轻型越野指挥车整车结构三维数模

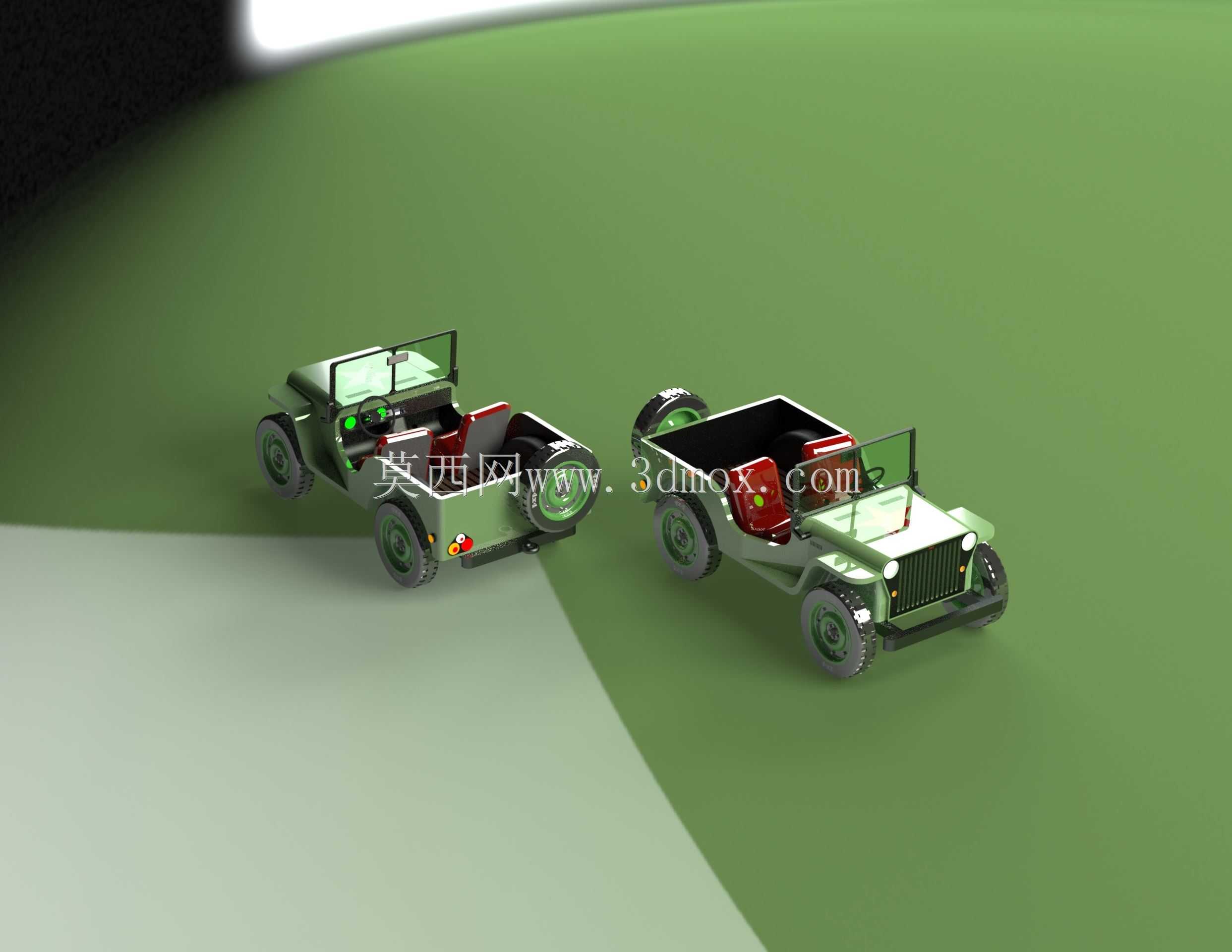

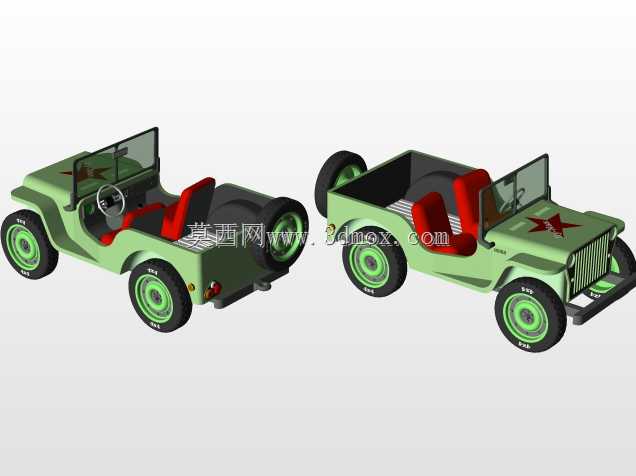

　　该模型围绕轻型四轮越野车辆展开，重点还原了开放式车身、前后轮组、转向机构、动力舱与乘坐区域之间的空间关系。整车采用短轴距布局，前后悬尺寸紧凑，有利于在狭窄地形中获得更小转弯半径；接近角与离去角通过前保险杠、后车身轮廓及轮位布置得到体现，能够用于非铺装路面通过性的前期校核。建模时将车架作为承载基准，车轮、悬架、座椅、挡风玻璃、方向盘及前脸格栅分别建立独立结构，便于后续拆解装配关系，也适合在教学场景中演示车辆由底盘到外饰的层级组成。

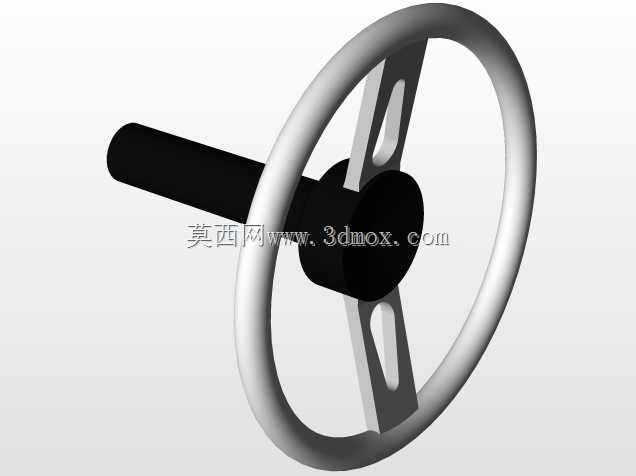

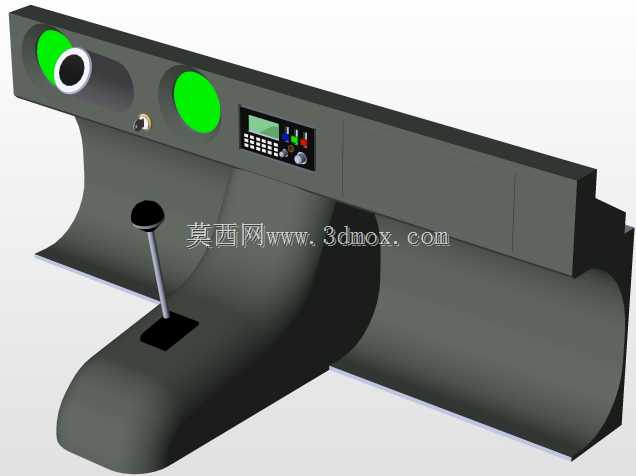

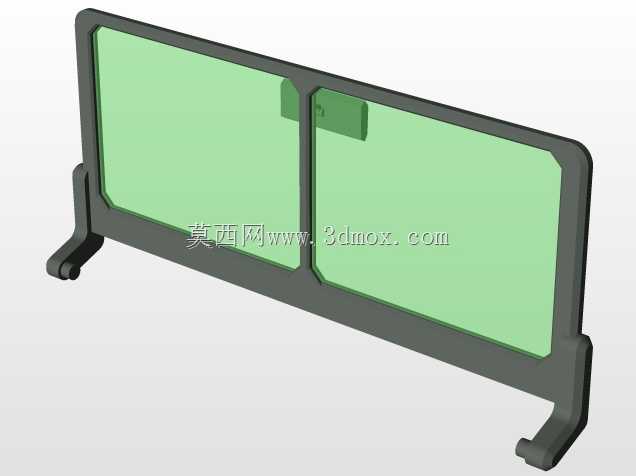

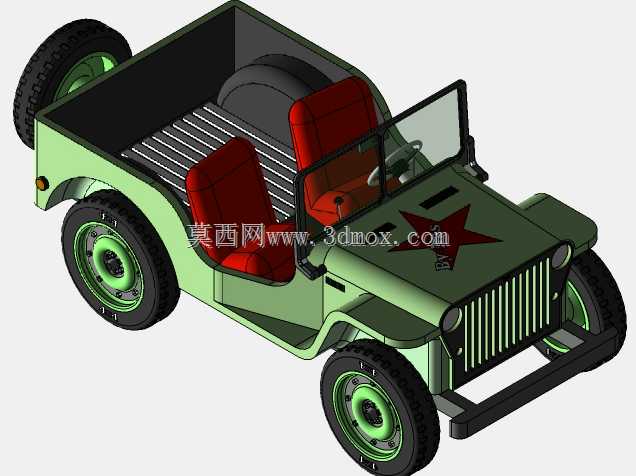

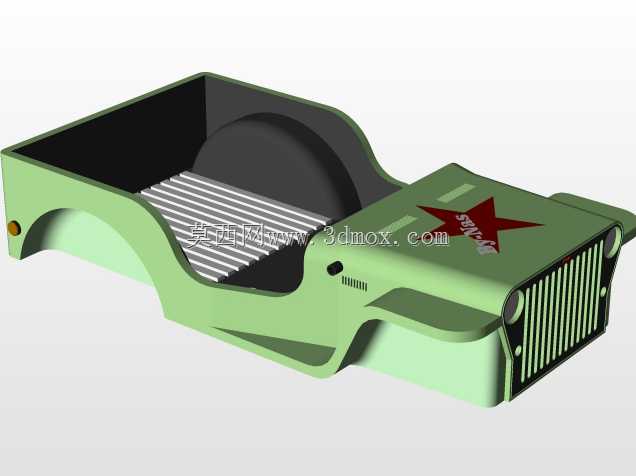

　　车身部分保留了经典越野车的简洁特征：前部为竖向格栅与圆形灯组，发动机舱线条平直，侧围无多余包覆，座舱开放，座椅与地板区域直接暴露。这种设计在真实装备中便于快速上下车、减轻整备质量，并降低野外维护难度。模型对方向盘位置、仪表台轮廓、座椅间距以及脚踏区域进行了比例化表达，可用于人机空间的初步判断；挡风玻璃采用低矮直立形式，兼顾前方视野与结构简化。

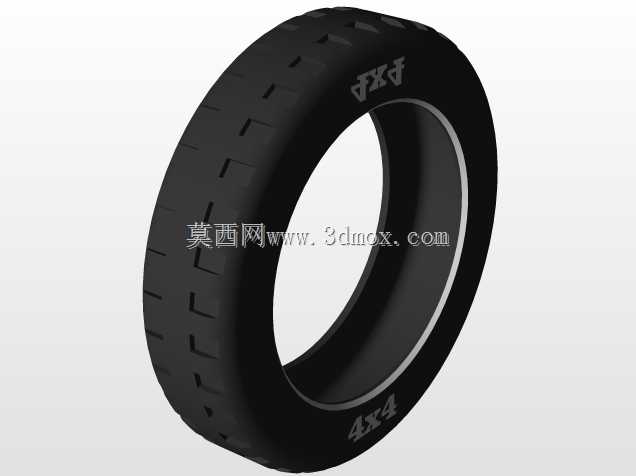

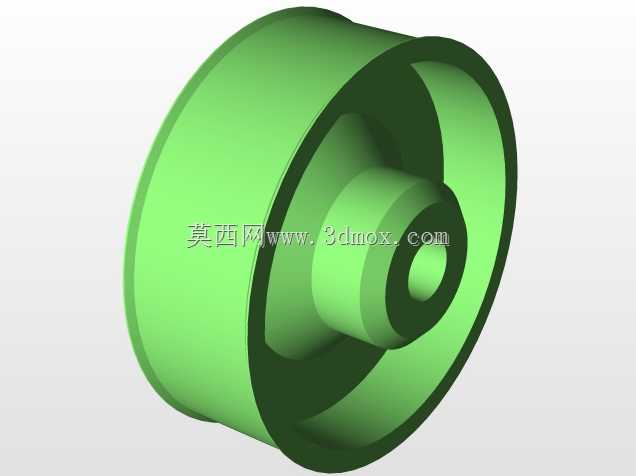

　　行走系统是该类车辆设计的核心。四轮均配置越野轮胎，胎面花纹与轮毂形态在模型中有所体现，能够反映接地面积与轮辋安装边界。前后桥通过悬架与车架连接，转向轮偏转关系、轮距与轴距共同决定车辆的操控基础。在实际工程应用中，这类数模可用于检查转向节与轮罩间隙、悬架跳动包络、传动轴布置以及底盘离地间隙；若进入详细设计阶段，还可在此基础上补充钢板弹簧、减震器、转向拉杆、制动管路等子部件。

　　动力舱位于前部，模型通过舱体表面与前脸开口暗示散热需求，散热器、发动机本体及相关附件可作为后续细化方向。对于结构设计人员而言，前部空间需要平衡发动机、冷却系统、蓄电池与进气装置的布置，同时保证维修接近性；对于整车选型人员，则可通过外廓尺寸判断车辆是否适合空投、林间道路、山地巡检或临时指挥通勤等场景。

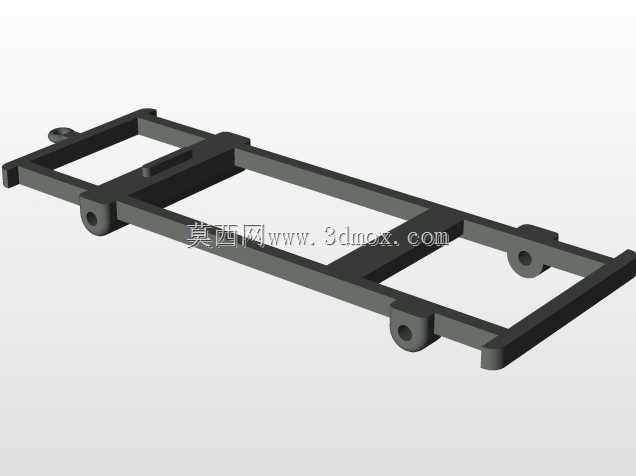

　　从安装边界看，开放式车身没有复杂的侧围冲压件，车架纵梁与横梁构成主要安装平面，座椅、油箱、工具箱及电气设备均可沿地板区域进行模块化固定。后车身留出的载物空间可用于放置备用轮胎、携行具或小型设备，这也是轻型越野车辆区别于普通乘用车的重要特征。模型在外观上保持了各部件相对位置的准确性，适合作为方案展示、结构教学、装配练习以及越野车辆总体布局分析的基础数据。
