发动机核心传动曲轴结构设计

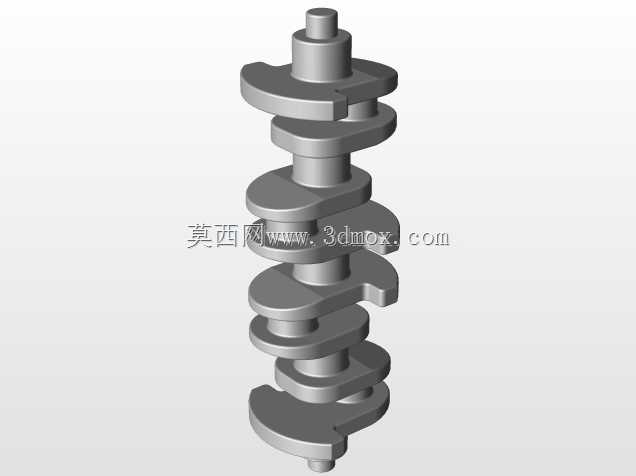

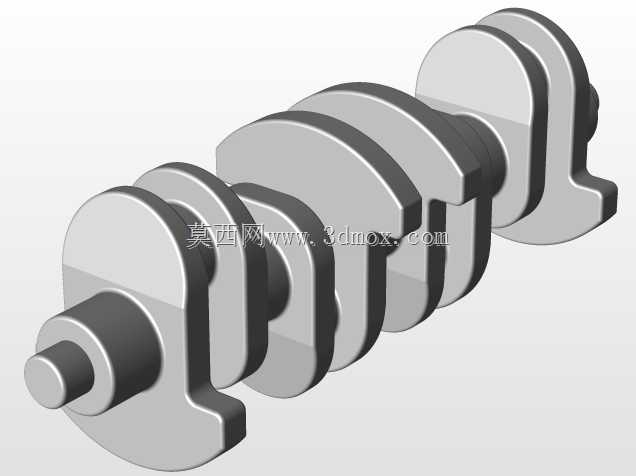

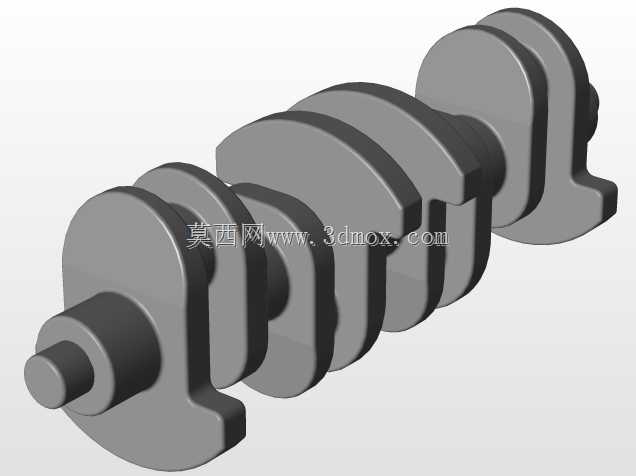

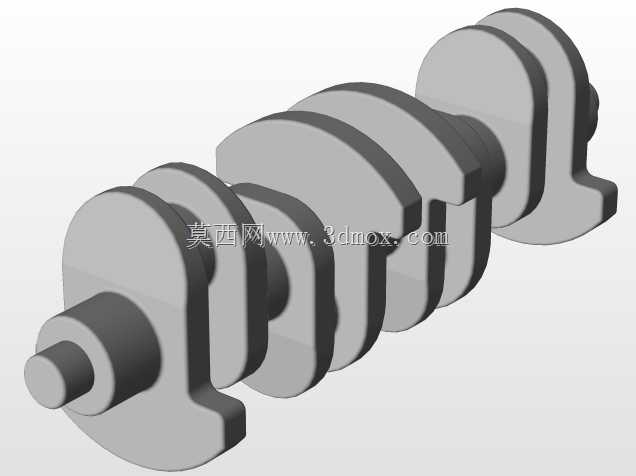

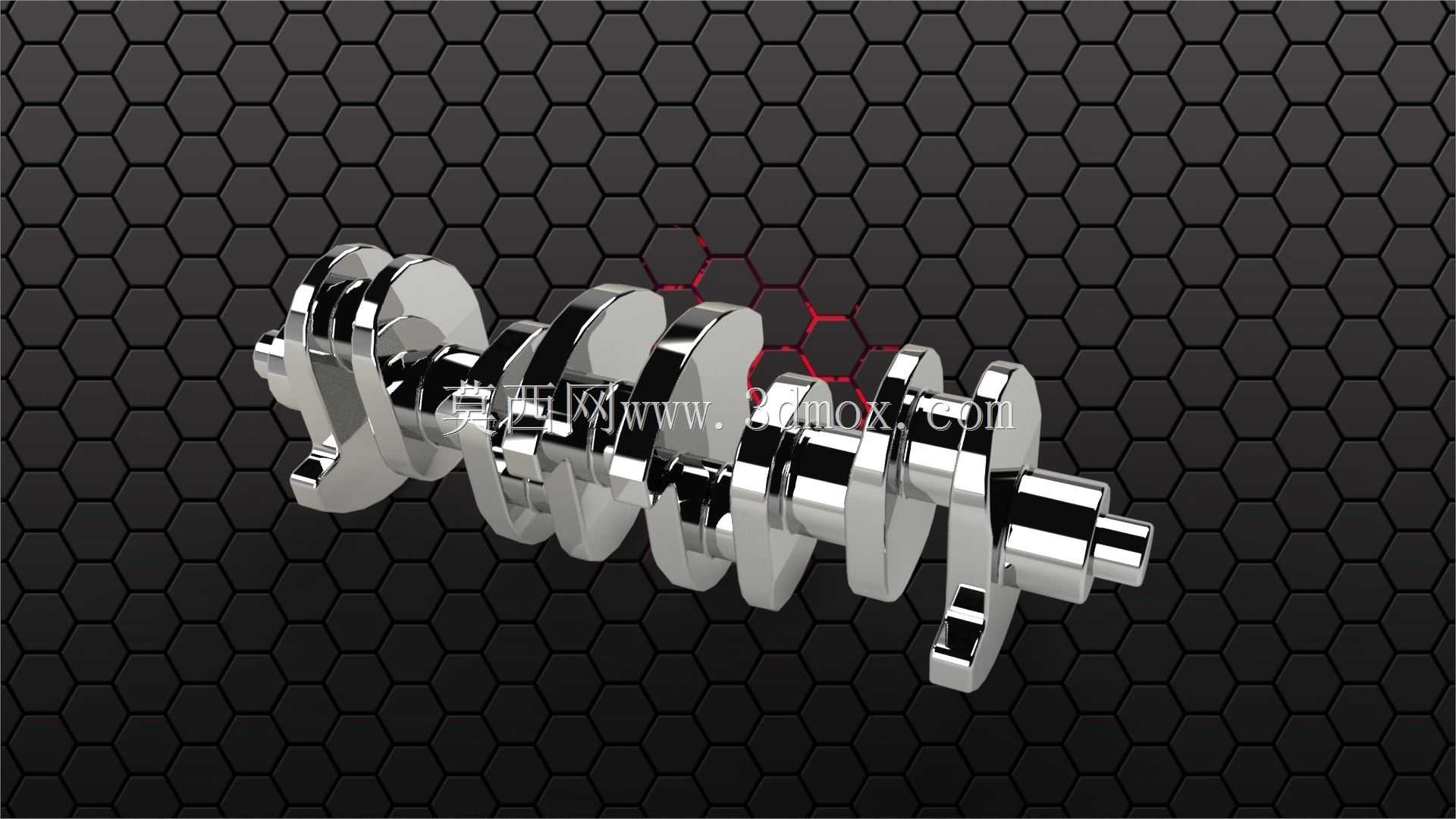

　　曲轴作为内燃机动力输出的核心回转构件，承担着将活塞往复直线运动转化为旋转扭矩的关键作用，其结构合理性直接决定整机运行平顺性与服役寿命。该模型完整还原了多缸发动机曲轴的典型结构，包含主轴颈、连杆轴颈、曲柄臂、平衡块及两端输出连接位，各轴颈间的相位角严格匹配四冲程发动机的点火顺序，可保证各缸做功冲程交替输出时扭矩波动处于可控范围。从实际装机场景来看，这类曲轴广泛适配直列四缸内燃机组，在乘用车动力总成、小型工程机械动力单元、固定式发电机组中均有大量应用，工作过程中需持续承受连杆传递的周期性燃气爆发力、往复惯性力与旋转离心力，因此结构设计阶段对刚度与疲劳强度的匹配要求极高。模型中各主轴颈采用同轴排布，作为整根轴的旋转支撑基准，

　　安装时需对应缸体主轴承座的同轴度公差，轴颈表面预留的精加工余量可满足后续磨削与热处理工艺要求；连杆轴颈相对主轴颈存在固定偏心距，该偏心距直接决定活塞行程，是影响发动机排量与压缩比的核心尺寸参数，建模过程中偏心距与曲柄半径的参数关联完全符合内燃机设计规范。曲柄臂作为连接主轴颈与连杆轴颈的过渡结构，其截面形态经过优化，在保证整体抗弯抗扭截面系数的前提下尽可能降低旋转质量，两侧集成的平衡块用于抵消连杆轴颈旋转产生的离心力矩，降低整机振动水平。从安装边界来看，曲轴轴向定位依靠端部止推结构实现，建模时预留的止推面位置可匹配止推片安装尺寸，前端结构可适配正时齿轮、减振器的装配，后端法兰结构可直接连接飞轮组件，

　　各润滑油道的走向在模型中也有对应体现，可保障运行过程中压力机油能够输送至各轴颈摩擦副，形成有效动压润滑。设计过程中需重点关注各轴颈过渡圆角的处理，避免应力集中引发疲劳断裂，同时平衡块的配重轮廓需经过动平衡校核，保证高速旋转时的不平衡量控制在允许阈值内。该三维结构可直接用于运动干涉校验、装配工艺模拟以及有限元分析前处理，帮助设计人员快速验证曲轴与缸体、活塞连杆组、飞轮壳等周边部件的匹配关系，减少物理样机试制阶段的反复修改。
