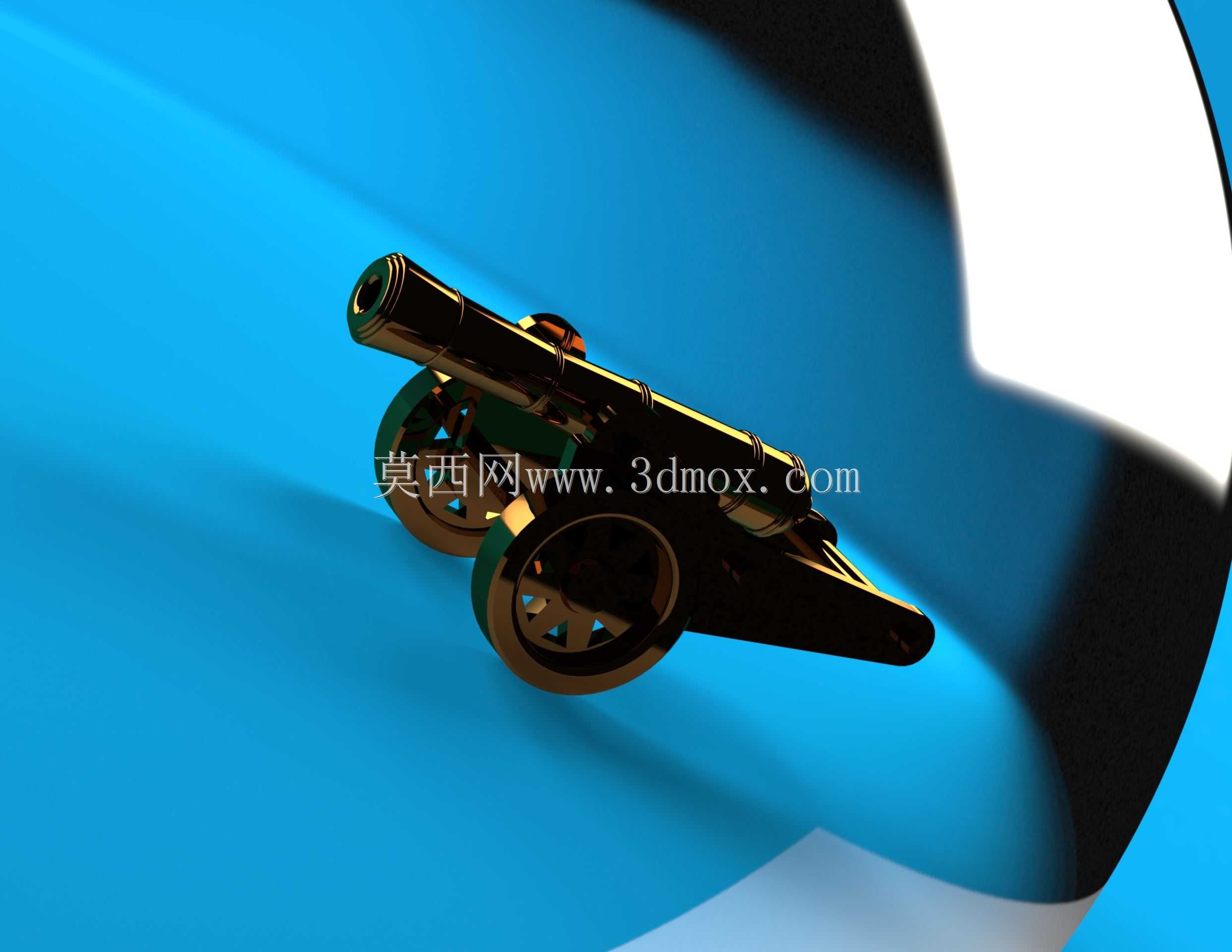

复古轮式青铜古火炮结构造型设计

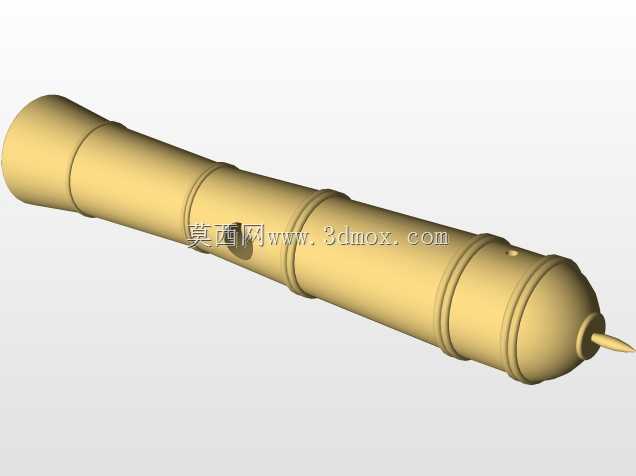

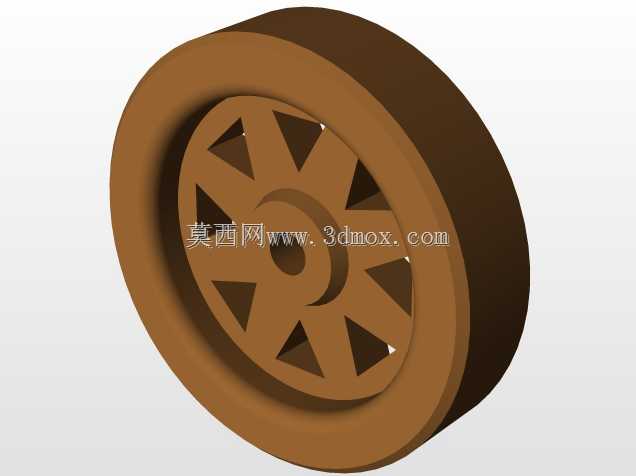

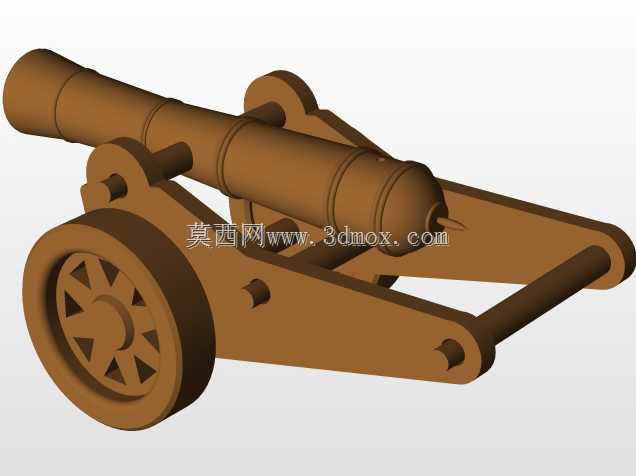

　　该轮式古火炮造型还原了近代前膛滑膛炮的经典结构，整体由炮身、轮式炮架、轮轴组件三部分构成，炮身采用前细后粗的锥膛外形，尾部设置炮尾加厚结构，用于承受发射时的膛压冲击，炮身中部预留炮耳轴结构，与炮架上的支撑座配合，可实现炮口俯仰角度的调整，满足不同射程下的射角调节需求。炮架采用双梁式木质结构造型，两侧纵梁向前延伸形成拖架，向后承接炮身后坐力，中部设置横向支撑肋板，保证架体整体刚性，轮轴贯穿炮架下部，两端安装大直径辐条式炮轮，轮体采用多辐条镂空结构，既降低轮体自身重量，又保证轮圈的承载能力，可在硬质平地、土路等非铺装路面完成短距离机动转移，无需额外吊装设备即可通过人力拖拽完成阵地移位。从实际应用场景来看，这类古炮曾广泛应用于要塞防御、

　　野战阵地攻防、水上战船侧舷配置，轮式结构的引入彻底改变了早期重型火炮难以机动的缺陷，可根据战场态势快速调整火炮部署位置，在攻城作战中可抵近目标调整射角完成直瞄射击，在防御作战中可沿阵地横向转移填补火力缺口。设计过程中优先还原了各部件的装配约束关系：炮耳轴与炮架支撑座采用间隙配合，保证俯仰动作顺畅无卡滞，轮轴与炮架轴孔采用同轴度约束，两轮轮距匹配炮架宽度，避免行进中出现轮体蹭架的问题，炮身内腔预留贯通的直膛结构，尾部对应火门位置做了细节刻画，炮架与炮身的连接位置设置了楔形调炮机构的造型，可通过楔块的进退微调炮口俯仰量。外形尺寸方面，炮身长度约为口径的十八倍，轮体直径约为炮身总长度的二分之一，炮架宽度略大于两轮内侧间距，

　　整体重心落在轮轴靠前位置，拖拽时拖架仅需施加少量向下的力即可平衡炮身后部重量，行进时不会出现炮口扎地或尾部上翘的问题，静止部署时将拖架落地即可形成稳定的三点支撑，发射时的后坐力可通过炮架纵梁直接传导至地面，无需额外复杂的驻锄固定结构。
