该钣金支架属于通讯设备内部的结构承载连接件,主要应用在小型通讯终端、工业通讯模组的壳体内部,用来实现PCB板、信号屏蔽罩或者小型功能模块与设备主框架之间的位置固定,同时承担部分限位、辅助接地的作用,在6s规格的便携通讯类产品中,这类支架往往要在极小的安装空间内同时满足装配定位、结构补强、避让内部器件的多重需求。

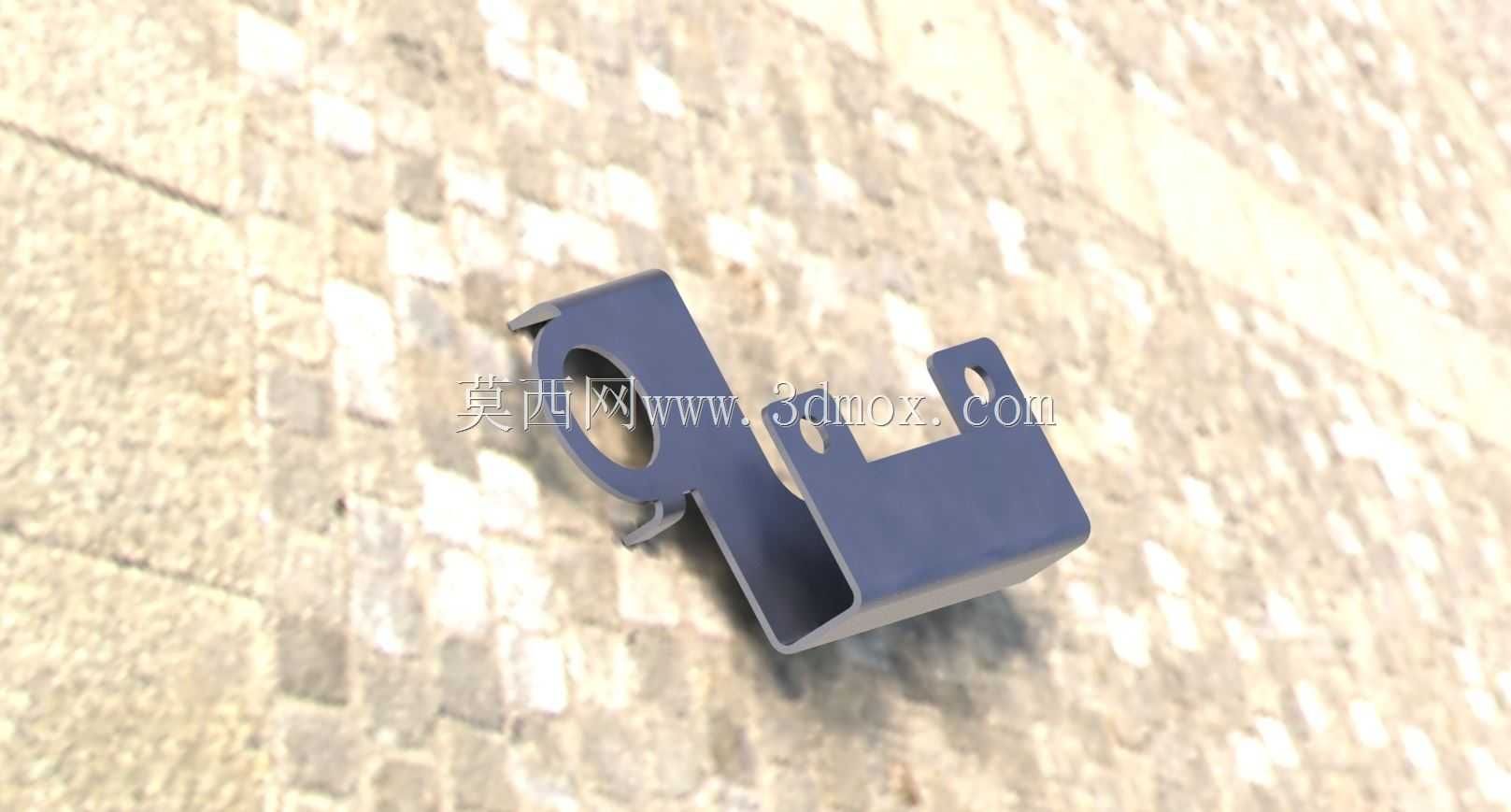

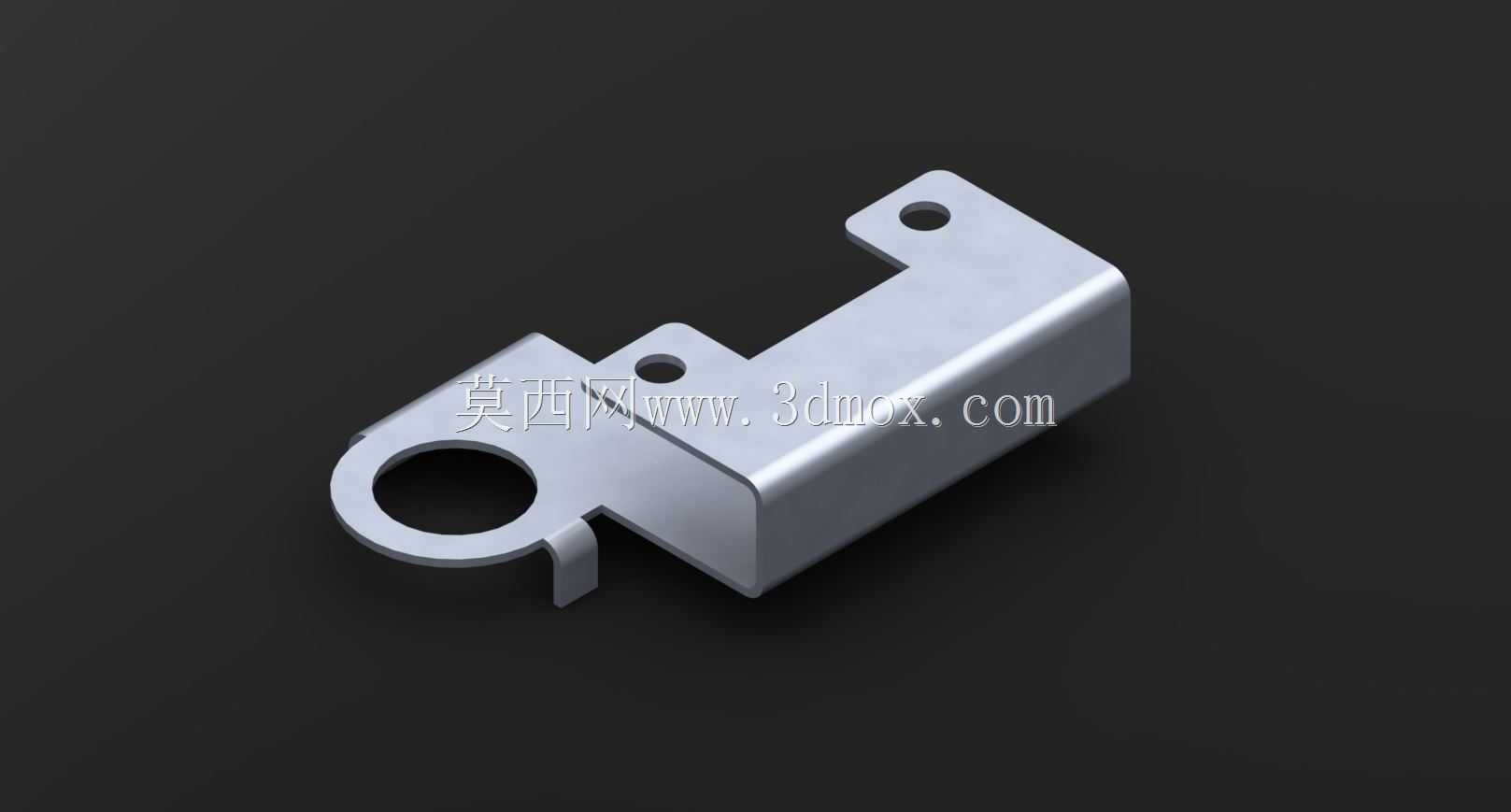

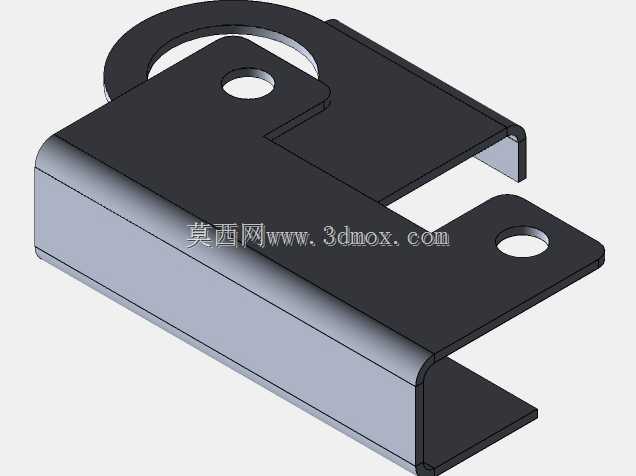

从结构设计来看,零件整体采用等厚薄金属板材经折弯成型,主体为L型的立式支撑结构,长侧边作为主要的安装贴合面,可贴紧设备内部的塑胶壳体或者金属中框,短侧边向上延伸形成支撑位。板体上分布的三个孔位功能各有区分:大尺寸圆孔为避让孔,用来给设备内部的接线端子、柱状定位柱或者旋钮类部件留出活动空间,避免支架装配后与周边零件发生硬干涉;两个小孔为安装固定孔,可穿入自攻螺丝或者铜柱,将支架本身锁附在预设的安装柱上,孔位边缘预留了足够的螺丝头沉放空间,不会出现锁附后凸起顶到上层器件的问题。支架末端的小折弯翻边是重要的细节设计,一方面翻边可以提升薄板零件的整体刚性,减少长悬臂状态下的形变,另一方面翻边可作为卡位结构,卡入壳体对应的卡槽内,在螺丝锁附前实现预定位,降低产线装配时的对位难度。
设计过程中需要重点控制折弯内角的R值,避免折弯处出现应力集中导致开裂,同时要严格核算展开料的尺寸,保证折弯后各孔位的相对位置度符合装配公差要求。零件的外轮廓做了适配内部空间的切角处理,所有非功能边缘都预留了安全间隙,不会与周边的电池、排线等柔性部件发生摩擦。从安装边界来看,该支架的整体厚度由板材厚度决定,装配后不会过度占用设备内部的堆叠空间,立式的支撑形态可以把原本悬空的功能模块的受力直接传导到设备主框架上,避免设备受冲击时模块出现移位。这类钣金件不需要后续复杂的机加工,冲压折弯即可成型,量产一致性好,成本可控,非常适合消费类通讯产品的批量装配需求,建模时需要同步验证折弯工艺可行性,以及装配状态下与周边数十个内部零件的间隙是否符合设计规范。
