金属板材冲切加工用冲压模具结构

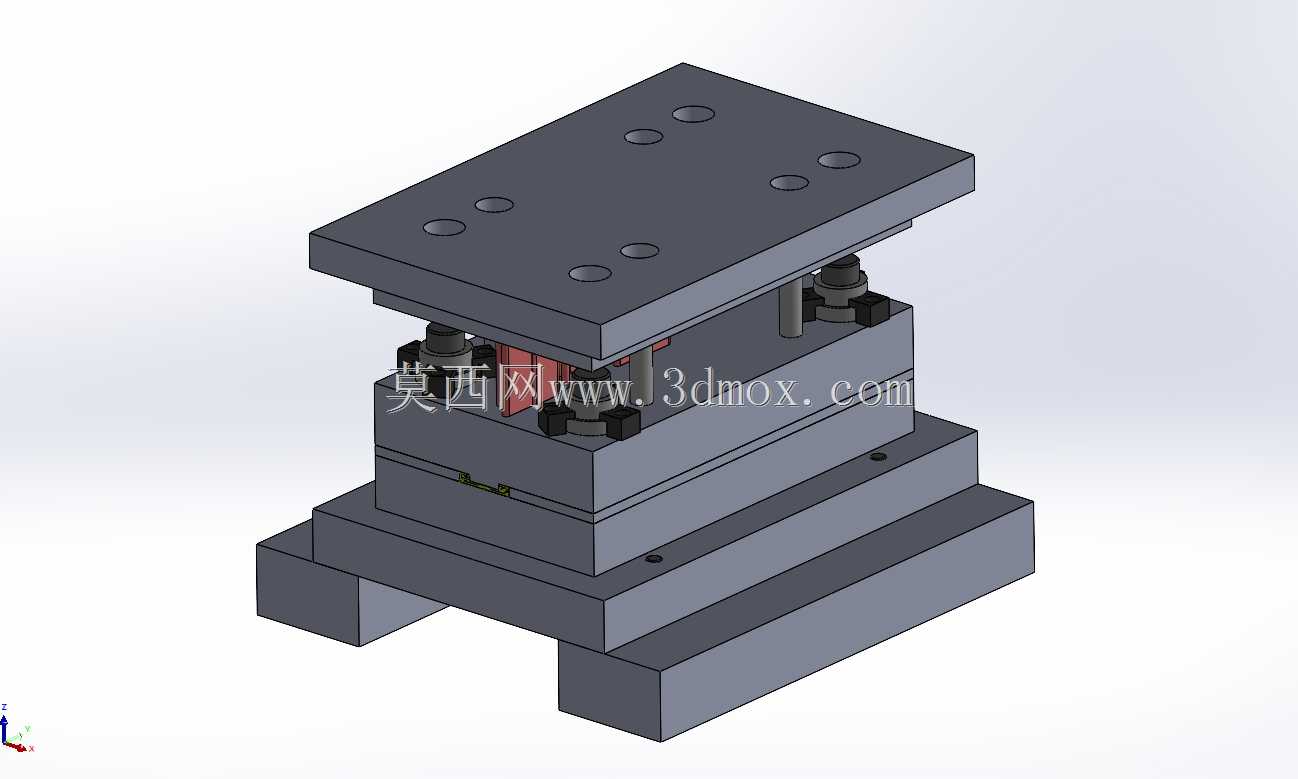

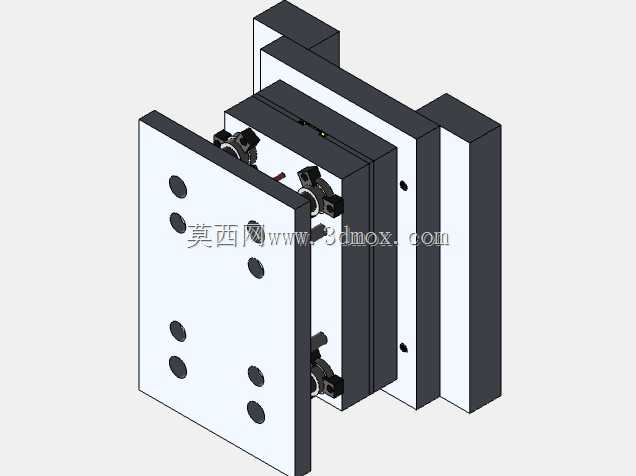

　　这套冲切结构主要面向薄金属板材的批量落料、切边工序，常见于五金冲压车间的连续生产工位，适配常规开式机械压力机的安装接口，可完成0.5-3mm厚度冷轧钢板、铝板的定尺寸冲切作业，替代传统等离子切割、激光切割的小批量高成本加工模式，在小型五金件、家电结构件、低压电器安装片的生产场景中应用广泛。整套结构采用上下模分层叠装设计，最上层为上模座，通过6个均匀分布的沉头安装孔与压力机滑块端面锁固，安装孔位按照常规160吨以下开式压力机的滑块T型槽间距排布，无需额外加工转接板即可完成装夹，上模座下方依次设置垫板、凸模固定板，凸模采用快换式压块结构，针对不同裁切轮廓可单独更换凸模镶块，无需拆解整套上模组件，大幅减少换模调试的停机时间。

　　上下模之间设置4根对称布置的导柱导套组件，导柱采用高碳铬轴承钢淬硬处理，表面粗糙度控制在Ra0.8以下，合模过程中导套先进入导向段，保证凸模进入凹模的单边间隙均匀性控制在0.02-0.08mm区间，避免冲切过程中出现啃模、毛刺过大的问题。下模部分从下到上依次为下模座、凹模固定板、卸料板，下模座底部设置两个平行的定位键槽，可与压力机工作台面的定位键配合，快速完成下模的X/Y向定位，无需反复打表校正同轴度；卸料板采用弹性卸料结构，内置矩形螺旋弹簧，合模时弹簧压缩提供压料力，避免板材冲切过程中出现翘曲变形，开模时弹簧复位将卡滞在凸模上的板材脱出，保证连续送料的顺畅性。

　　设计过程中重点考虑了冲裁力的均匀分布，凸模的冲切轮廓中心与上模座的压力中心完全重合，避免偏载导致的导柱异常磨损、滑块导轨拉伤问题；所有模板的平行度公差控制在0.01mm/100mm以内，上下模合模后的闭模高度适配常规压力机的装模高度调节范围，无需额外调整压力机连杆即可完成适配。模具的刃口部分采用镶套式设计，凹模刃口镶嵌硬质合金镶块，冲切10万次后仅需更换镶块即可恢复刃口精度，大幅降低模具的长期维护成本；侧面设置有废料滑落通道，冲切产生的边角废料可通过通道直接滑入压力机下方的废料收集槽，无需人工定期清理模腔内部的积料。

　　整套结构的安装边界充分考虑了车间现有设备的适配性，上模座的外形尺寸控制在400mm350mm以内，下模座外形尺寸不超过450mm400mm，可直接适配车间内多数中小型开式压力机的工作台面尺寸，无需对现有设备进行改造；送料方向设置有可调式定位挡块，可根据不同幅面的板材调整定位位置，适配不同规格坯料的冲切需求，在小批量多品种的金属件加工场景下，可快速切换生产规格，减少工装准备的时间成本。
