带肋立式法兰安装支座结构

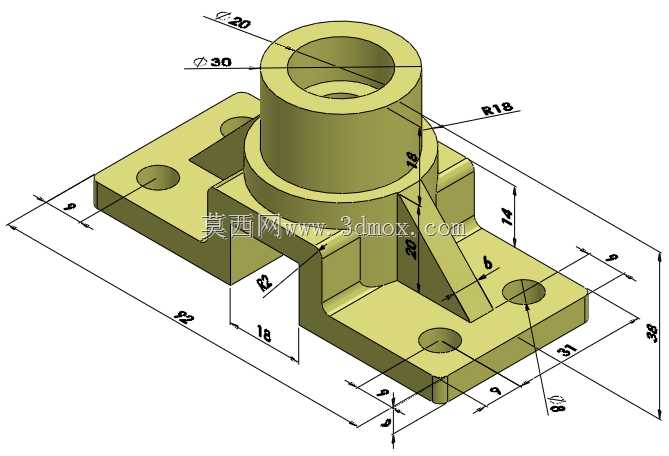

　　该零件属于典型的立式支撑安装件，常见于轻载传动、导向轴支撑、气动元件固定及工装夹具定位场景。上部为同轴圆筒结构，内孔直径20、外圆直径30，可直接穿入光轴、导杆或管件，并通过侧壁紧定螺钉实现周向与轴向锁紧；圆筒下端与底板之间设置三角加强筋，用于抵消悬臂载荷引起的弯矩，避免根部应力集中。底板采用两侧翼缘形式，翼缘上布置安装孔，孔位中心距及板边尺寸明确，便于用螺栓固定在机架台面或型材框架上。底板与圆筒交接处保留圆角过渡，既改善铸造或铣削加工时的应力分布，也减少尖角处的磕碰损伤。从安装边界看，底板总长、总宽及厚度决定了零件所需的平面安装空间；圆筒高度方向尺寸决定被支撑件的中心高，选型时需与相邻传动件、连杆或执行机构的轴线高度匹配。

　　翼缘端部的9毫米尺寸用于控制螺栓孔与板边距离，保证紧固件扳手空间和连接刚性。底板上的开孔直径8适合采用标准内六角螺栓或螺钉穿过，沉孔或平垫区域可根据实际装配方式补充加工。圆筒外圆根部R18与加强筋厚度6共同构成抗弯截面，在侧向受力不大的工况下能够保持较好稳定性。设计思路上，该结构把定位、支撑和紧固功能集中在一体：圆筒负责同轴约束，底板负责平面固定，加强筋负责提高连接刚度。相比单纯块状支座，这种开放式翼缘结构重量更轻，排屑和清洁更方便，也便于观察安装面贴合情况。实际建模时应重点保证内孔与底板安装面的垂直度、两翼安装孔的同轴度以及圆筒轴线相对于底板的位置度。若用于自动化线体，可作为导杆端部支座、传感器支架或小型气缸铰接座；若用于教学与测绘练习，则适合练习拉伸、切除、圆角和筋特征建模。
