六角法兰面T型槽用紧固螺栓结构

　　在机床工作台装夹、自动化线体工位固定、工装治具快速换位这类场景里，T型槽螺栓是出现频率极高的连接件。它不需要从型材或工作台的槽端逐段穿入，可直接从槽身任意位置的开口卡入，顺着槽道滑到指定点位后锁紧，大幅缩减工装换型的辅助时间。这款六角头T螺栓的头部轮廓完全匹配常见工业铝型材、铸铁平台的T型槽截面，卡入槽内后头部两侧平面与槽壁形成止转配合，拧紧上端螺母时螺栓自身不会跟转，现场装配无需额外用工具卡住螺栓杆身，单人即可完成锁紧作业。从结构设计逻辑看，螺栓头部做了适配槽腔的梯形收窄，顶面与槽口台阶留有贴合余量，锁紧后头部承压面完全贴合槽内支撑台阶，不会出现局部点接触压溃槽壁的问题；杆部与头部过渡位置采用圆弧卸荷结构，

　　避免热处理和长期受拉时在应力集中处萌生裂纹。六角法兰的构型让扳手夹持面足够大，既可以用开口扳手、套筒快速施加预紧力，法兰盘又能分散被连接件表面的压应力，在铝型材这类硬度较低的基材上使用时，不用额外加装平垫也能压出均匀的压紧面，减少零件数量的同时降低装配遗漏风险。实际选型时要先核对安装边界：螺栓头部宽度需小于T型槽的槽底净宽，头部厚度要小于槽腔的有效深度，保证螺栓完全沉入槽内后顶面不高出工作台面，避免干涉工件摆放；杆部长度要穿过被连接件、调整垫片、螺母厚度后留出2到3牙的螺纹余量，既不能过长导致螺母无法完全锁死，也不能过短造成螺纹啮合牙数不足受拉脱扣。在治具底板频繁拆装的工位，这种螺栓配合碟簧垫圈使用，还能抵消设备运行产生的微幅振动，

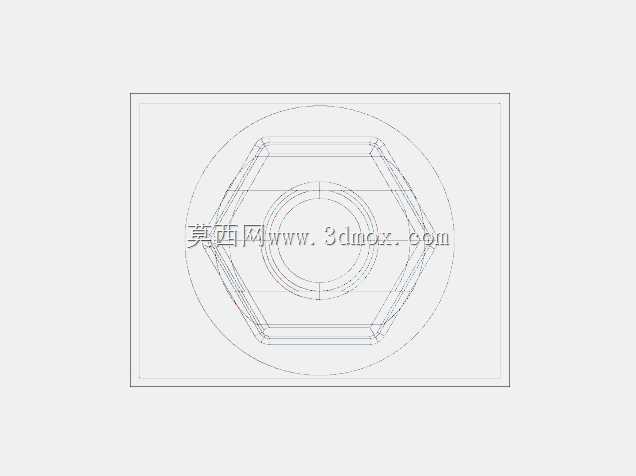

　　防止预紧力缓慢衰减。建模过程中头部与杆部的同轴度、螺纹收尾的退刀结构都做了还原，导入装配体后可以直接模拟螺栓滑入槽道、旋转锁紧的全行程，不会出现头部与槽壁、法兰与被连接件的干涉，能直接用于工装方案的干涉检查和夹紧力校核。
