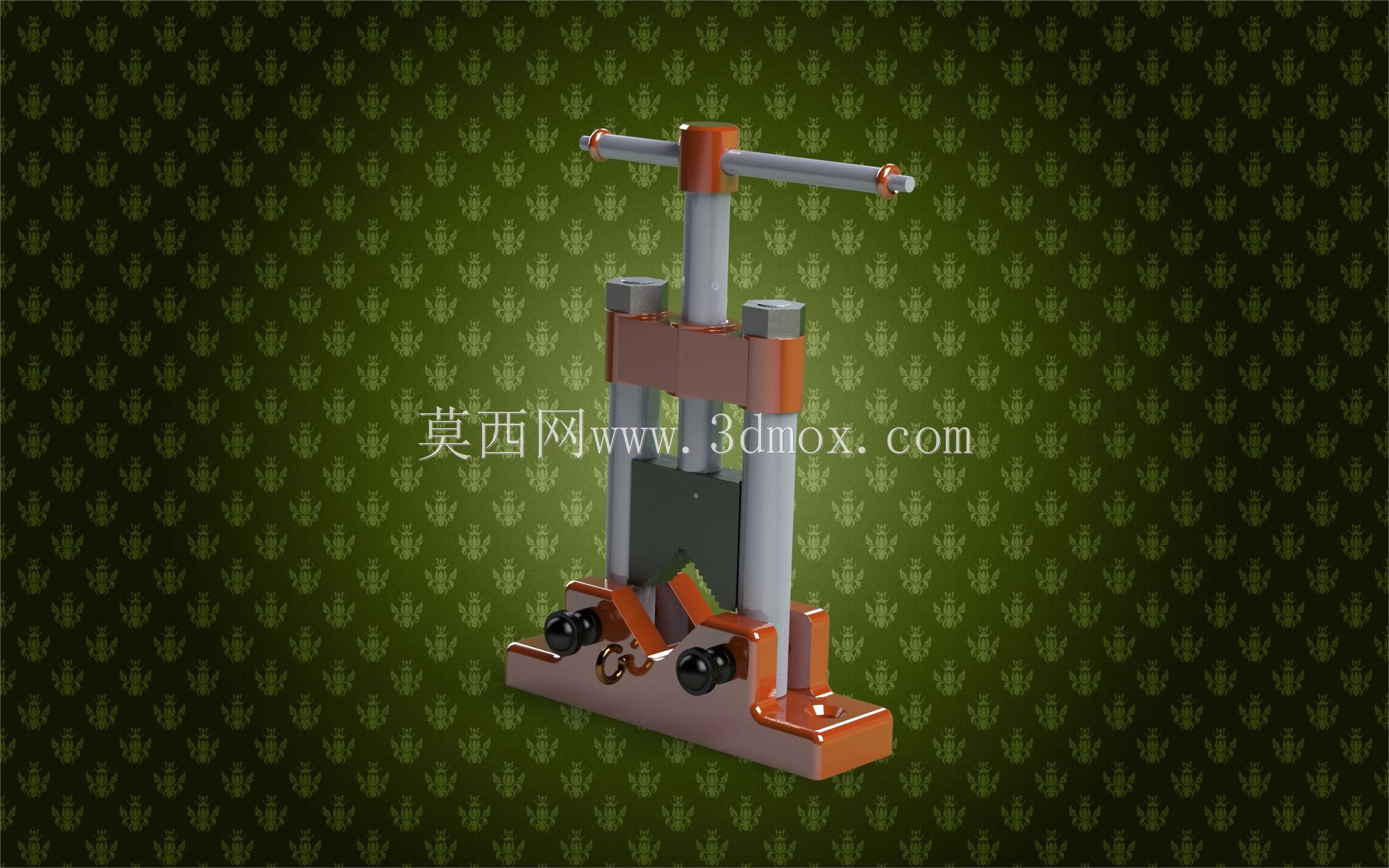

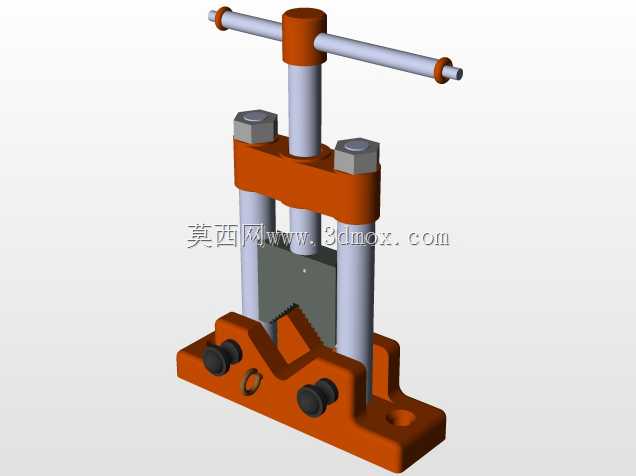

手动螺杆式管道夹持工装结构设计

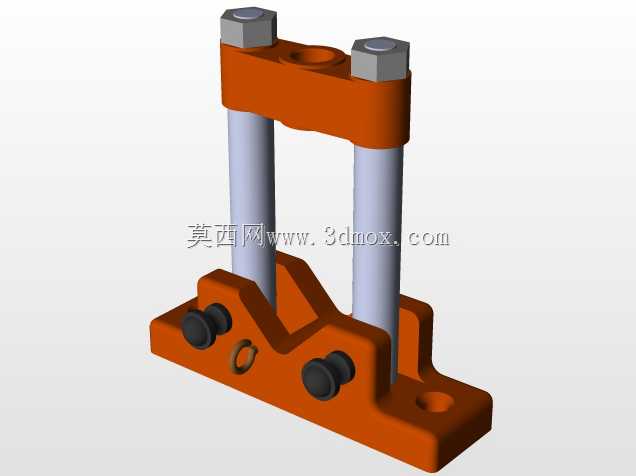

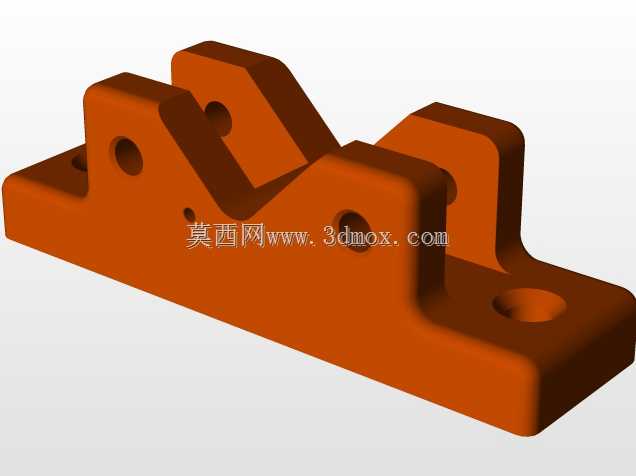

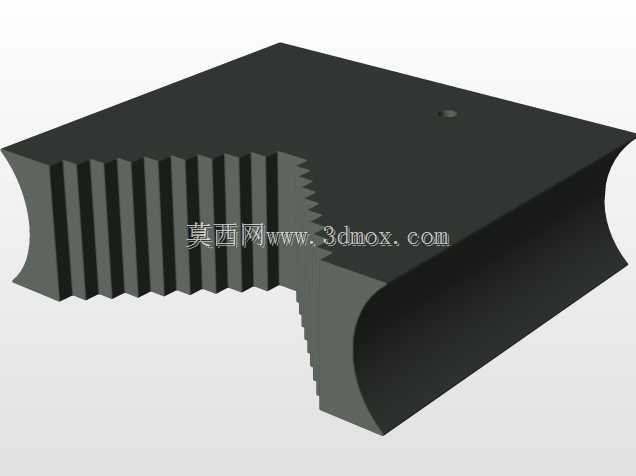

　　这套手动螺杆式管夹的核心应用场景集中在管路预制现场、维修工位与小型装配台位，尤其适合管径变化不大、需要频繁拆装定位的金属管或硬塑管作业。操作人员转动顶部T型手柄时，两根平行导向立柱会约束升降压块的运动轨迹，避免单侧受力偏摆，让夹紧力沿管道径向均匀传递，既不会把薄壁管压出局部凹痕，也能在锯切、倒角、套丝或焊接对位时提供足够的摩擦阻力。底座采用加宽的一体式支撑脚，接触面积经过加大处理，放置在钢板工作台或木质工位面上都能获得稳定支撑；底座上预留的沉头孔可直接穿过螺栓，把整个夹具固定在台架边缘，防止大扭矩操作时整体滑移。V型支撑块与上压块的夹持面做了对称贴合设计，圆管落入后能自动对中，省去人工反复找正的时间；

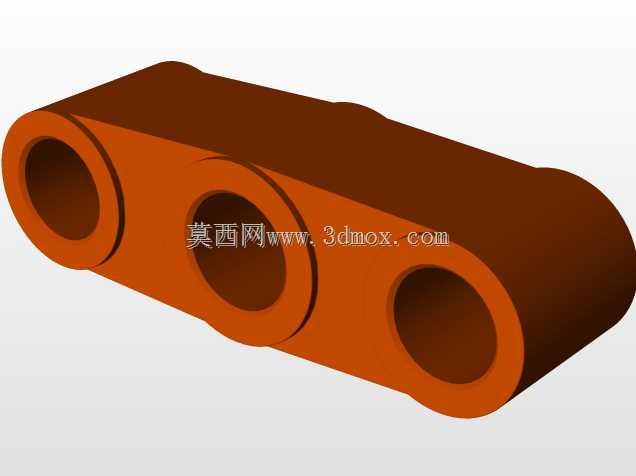

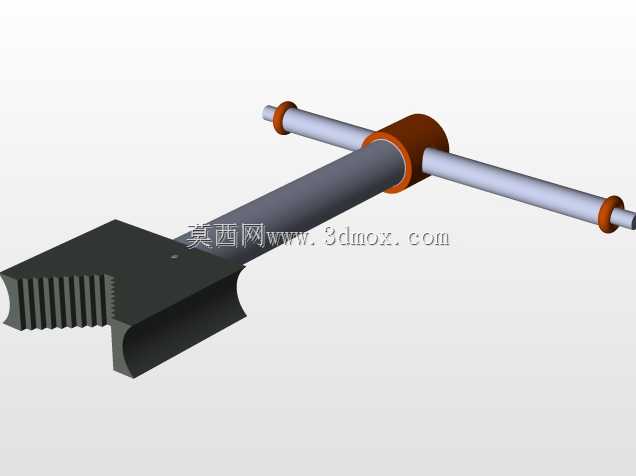

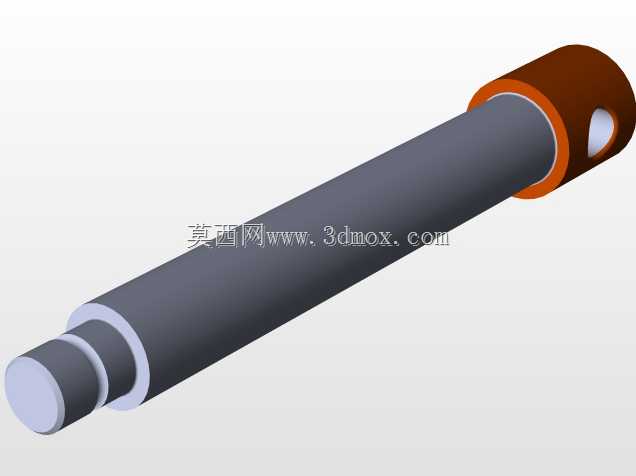

　　两侧的黑色旋钮用于辅助锁紧导向部位，在长期使用出现间隙时可微调阻尼，保持升降动作平顺而不松旷。从结构设计思路看，双立柱导向比单柱悬臂结构抗偏载能力更强，T型手柄的力臂长度兼顾了手动操作的省力性与空间限制，操作人员无需借助加力杆即可获得可靠夹紧力。铜质衬套布置在升降滑动部位，能够降低立柱与压块之间的磨损，延长工装在多粉尘、多铁屑环境下的使用寿命。整体外形紧凑，底座长度、宽度与立柱高度控制在台用夹具的合理边界内，既保证常见管径的开合行程，又不会在工位上占用过多操作面积。安装时需要注意底座固定孔的位置应落在工作台加强筋或厚实台面上，避免长期受力后台面局部变形；夹持管道时应先让V型座完全承托管底，再旋动手柄施加预紧力，

　　最后根据作业类型补充夹紧量。锯切类作业可适当增加夹紧力以抵抗切削振动，焊接或检测对位时则以刚好限制转动为宜，避免薄壁件产生塑性变形。该结构没有复杂的动力源与气动液压管路，对现场条件要求低，维护点主要集中在导向立柱清洁、螺纹副润滑和衬套磨损检查，非常适合作为车间管路加工的基础夹持单元。
