手机外壳钣金折弯展开结构设计

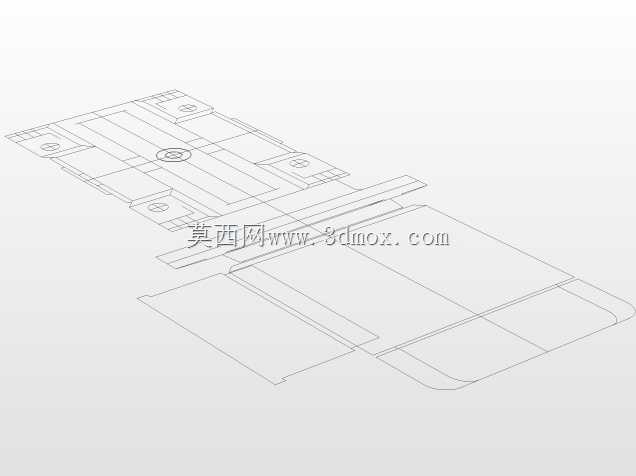

　　这套壳体展开结构主要面向消费电子终端的钣金外壳加工环节，在手机、便携通讯终端的金属中框与后盖试制中应用较多。从线稿呈现的形态来看，模型完整还原了平板毛坯到折弯成型前的展开状态，各折弯边预留的工艺缺口、定位孔位都按照实际冲压折弯工序排布，没有出现建模阶段常见的边重叠、孔位跨折弯线的问题。

　　在实际产线中，这类展开图会直接导入激光切割机或数控冲床完成板材落料，随后进入折弯机逐道压弯。设计时需要先确认成品壳体的包络尺寸，再反向推导每一道折弯的扣除量，不同板材厚度对应的折弯系数差异会直接影响最终装配间隙。图中两侧对称分布的安装孔，用于壳体与内部塑胶支架、主板组件的螺丝锁附，孔位到折弯边的距离都预留了足够的法兰边宽度，避免折弯时孔位被拉扯变形。

　　从结构布局来看，长条形延伸边对应成品的侧边卡扣位，成型后可与前框实现无螺丝扣合，减少整机外露紧固件。大面积平板区域为后盖主体，表面后续可做阳极氧化、喷砂等表面处理，建模时特意保留了均匀的壁厚过渡，没有出现局部壁厚突变导致的冲压应力集中。边角处的小缺口是折弯避位设计，能够防止相邻折弯边在压合过程中发生材料挤压起拱。

　　安装边界方面，该展开件的外轮廓尺寸需要适配对应型号的工装夹具定位销，四个角部的定位孔与冲床工位的定位柱一一对应，上料时可快速完成毛坯装夹。设计过程中同步核对了折弯后内部净空尺寸，确保电池、摄像头模组等核心元器件的装配空间不会被折弯边侵占。各折弯边的高度差也经过匹配，扣合后整机接缝可控制在均匀的小间隙范围内，既满足外观面的平整度要求，也能为后续点胶密封工序提供稳定的贴合基面。这类展开建模的核心价值在于提前消化折弯工艺中的尺寸偏差，把试模阶段的修模工作量压缩到最低，同时保证批量生产时的尺寸一致性。
