气动控制回路原理结构布局设计

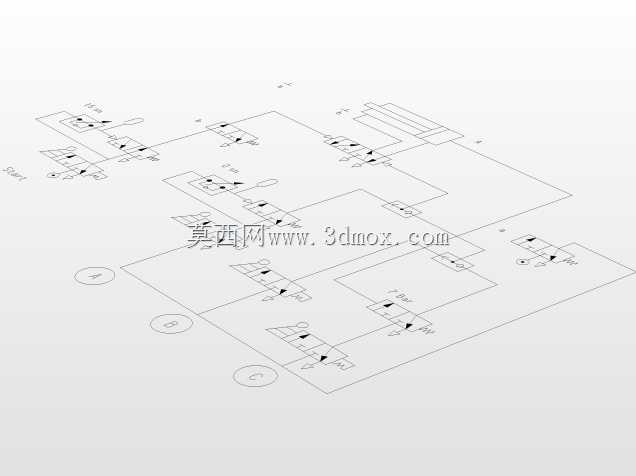

　　这套气动控制回路的结构布局，核心围绕多执行端协同动作的逻辑需求搭建，整体采用平面铺开的管路走向，所有阀件、执行元件与连接节点均在同一基准面排布，既方便前期原理验证阶段的元件点位核对，也能直接为后续实物装配的线槽走向、阀岛安装位提供参照。从实际应用场景来看，这类回路多用于小型工位的工件推送、夹紧与顺序动作控制，常见于轻工装配工位、小型治具台架的气路搭建，回路中每个换向阀对应一个执行气缸的动作方向控制，节流节点则负责调节气缸的运行速度，避免动作过快产生冲击或过慢拖慢工位节拍。设计思路上没有采用集成阀岛的紧凑布局，而是将各个阀件按动作逻辑的先后顺序分散布置，相邻阀件之间预留了足够的管路弯折空间，既降低了单根气管的弯曲应力，

　　也方便后期排查故障时单独拆卸某一路阀件而不干扰其他回路。所有管路的连接节点都做了清晰的点位标识，对应执行元件的接口位置也在图中明确标注，安装时只需按点位对应插接气管即可完成基础回路搭建，不需要额外重新梳理管路走向。外形安装边界方面，整个回路的所有元件均布置在矩形安装平面内，横向与纵向的元件间距均预留了标准接头的操作空间，外围没有突出的管路或元件，可直接嵌入标准治具板的安装区域，不需要额外拓展安装空间。回路中的手动控制阀与自动控制阀分区排布，手动操作侧朝向工位操作人员的站位方向，方便调试阶段手动触发单步动作，自动控制侧则预留了信号对接的接口位置，可直接连接工位的信号输出模块实现全自动动作循环。管路走向尽量减少直角弯折，

　　多采用平缓圆弧过渡，能有效降低气路压力损失，保证各个执行端的供气压力稳定，避免远端气缸因压力不足出现出力不够的问题。每个执行回路都独立设置了控制节点，单路的调试与维护不会影响其他回路的正常通气，适配多工序分步调试的现场需求，整体结构完全贴合现场装配与后期维护的实际操作习惯。
