锥形离心叶轮流体机械结构设计

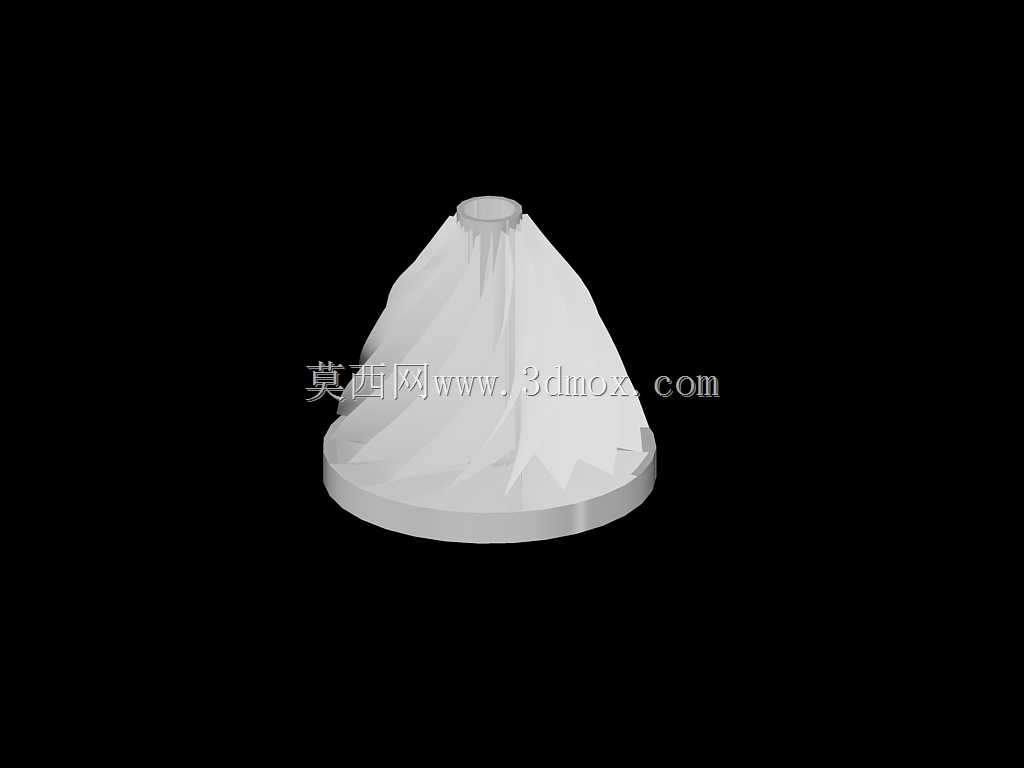

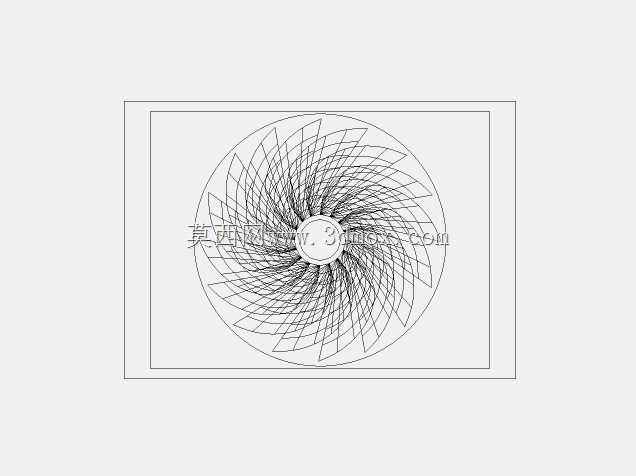

　　该锥形离心叶轮的结构设计，核心围绕小流量高风压工况的流体输送需求展开，整体采用下宽上窄的锥台构型，底部为圆形安装基座，上部为收拢的轮毂接口，叶片沿锥面周向均匀分布，可适配小型通风设备、微型气力输送装置、局部排风系统等对安装轴向空间有严格限制的场景。从实际设备运行逻辑来看，这类叶轮的核心作用是通过高速旋转对流体做功，将机械能转化为流体的压力能与动能，锥面构型的设计思路，本质是在有限的径向尺寸约束下，通过延长流体在叶道内的流动路径，提升单级叶轮的升压能力，同时收拢的上部结构可降低叶轮出口的流体紊流损失，让流出的介质更顺畅地对接后续导流蜗壳。建模过程中首先需要锁定安装边界：底部基座的外径决定了叶轮在设备腔体内的最大径向占位，

　　设计时需与壳体内壁保留均匀的径向间隙，间隙过大会增加回流泄漏损失，过小则容易在运行振动时发生擦碰；上部轮毂的内孔与轴伸尺寸需严格匹配，同时要预留轴向定位的台阶面，确保叶轮装配后轴向位置固定，不会在高速旋转时出现窜动。叶片的型线并非随意生成，需要结合流体在锥面上的流动走向调整曲率，从底部入口到上部出口，叶片的安装角逐步变化，避免流道出现急弯引发流动分离，每个叶片的厚度从根部到顶部做渐变减薄处理，既保证根部与基座、轮毂连接的结构强度，又控制叶轮整体的转动惯量，降低驱动端的启动负载。这类叶轮在实际选型中，常被用于桌面级排风设备、小型物料抽吸装置、设备内置散热风道等场景，相比普通平板式离心叶轮，锥形结构的轴向占用空间更紧凑，

　　在相同的外形高度限制下能获得更高的输出风压。建模时还需考虑转子的动平衡特性，周向分布的叶片重量需保持一致，基座与轮毂的同轴度需控制在合理公差范围内，避免高速运转时产生额外的振动载荷，影响配套轴承与驱动电机的使用寿命。整个结构没有多余的复杂特征，所有曲面与实体特征都服务于流体做功与安装固定的核心需求，可直接用于后续的工程图出图、流体仿真验证与加工工艺编制。
