立式带槽可调锁紧连接支座结构

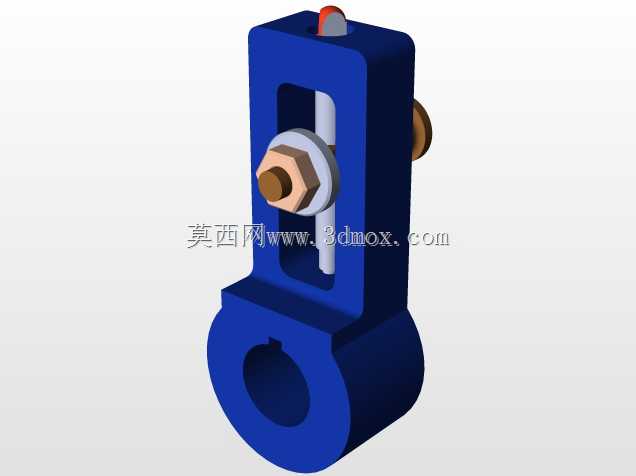

　　该零件属于设备中常见的位置调节与连接支撑件，整体采用立式块状结构，下部为带圆孔的铰接或轴套安装端，上部为开有长槽的立板，中部配置螺栓、螺母及垫片，用于实现被连接件在一定范围内的高度或角度微调，并在调整到位后通过螺栓预紧完成锁紧。

　　从实际使用场景看，这类结构常出现在工装夹具、输送线侧边导向机构、轻型设备支架、张紧装置以及需要频繁微调位置的机械单元中。下部圆孔可穿入转轴、销轴或圆杆，使支座具备回转或滑移基础；上部长槽则为另一连接件提供直线调节余量。相比完全固定的焊接支座，该结构降低了现场配焊和二次加工的难度，装配人员可在设备总装阶段根据实际间隙、平行度或张紧程度进行微调，再锁紧螺栓，从而补偿加工误差、安装误差以及长期运行后产生的少量位置偏差。

　　设计思路上，主体采用一体成型的立块形式，底部圆孔区域保留较厚壁厚，以承受销轴传递的径向载荷和局部接触应力；立板中部开设贯通长槽，既减轻零件重量，也形成导向通道。槽宽与穿过件之间采用小间隙配合，保证调节顺畅，同时避免间隙过大造成锁紧后偏摆。侧面螺栓穿过立板和槽内连接件，端部由六角螺母压紧，垫片用于分散压紧力，防止局部应力集中并提高防松能力。顶部设置的小凸台或限位结构可用于指示调节极限、安装指示销或作为辅助定位面，避免调节超程。

　　外形与安装边界方面，模型下部为近似圆柱与方块组合的轴座结构，中心孔为主要安装基准；上部立板高度决定有效调节行程，长槽长度直接影响可调范围。布置时需要预留螺母扳手空间，尤其是侧面螺栓轴线方向应留出足够操作距离，便于使用开口扳手或套筒紧固。底部圆孔周围应考虑相配轴肩、挡圈或销轴端面的空间，避免与相邻板件发生干涉。若用于振动工况，可在螺栓处增加弹簧垫圈、防松螺母或螺纹胶，以维持锁紧可靠性。

　　建模时需重点保证长槽两侧平行、槽底过渡圆角合理、孔轴线与立板端面垂直。圆角处理能够降低热处理或受力时的应力集中，立板与底座交接处也应保留适当过渡，避免截面突变。该结构虽然外形简单，但承载、导向、调节和锁紧功能集中在同一零件上，选型时应结合螺栓规格、槽长行程、孔径配合以及实际负载方向进行校核。
