双环连接座钣金折弯结构设计

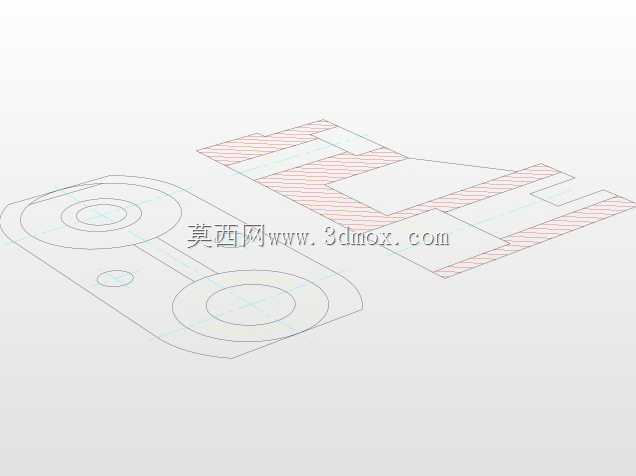

　　从结构形态来看，该零件属于典型的薄钣折弯成型构件，整体轮廓由平板基材经多次折弯形成高低错落的安装基面，主体平面上分布两处同轴度要求较高的环形凸台结构，其中一侧凸台直径较大，另一侧直径偏小，两凸台中心距为该零件最核心的装配定位尺寸，直接决定配对部件的啮合或穿轴精度。大凸台中心区域预留贯通圆孔，用于转轴、销轴或流体管路的贯穿，小凸台旁侧附带一处小型沉孔，可用于定位销压装或者小规格紧固件的沉头收纳，避免装配后钉头突出基面干涉外部构件。零件末端延伸出的阶梯折弯段，表面带有规则的条状压筋，压筋并非装饰结构，而是在不增加板材厚度的前提下提升该悬臂段的抗弯截面模量，抑制长悬臂在受载后产生的翘曲变形，同时折弯边的翻边结构进一步强化了局部刚性，

　　减少钣件在冲压、运输及装配过程中的回弹变形量。设计阶段需要重点控制折弯线与凸台、孔位的安全距离，若距离过近，折弯时材料流动会拉扯已加工完成的孔壁，造成孔位椭圆度超差、凸台边缘塌陷。两处环形凸台若采用翻边工艺成型，需预先计算预制孔直径，控制翻边高度与板材厚度的比值在合理区间，避免翻边口部出现开裂、褶皱；若采用局部冲压鼓包成型，则要保证凸台根部圆角顺滑过渡，降低应力集中系数。该类构件常作为通讯设备内部的转接安装支架，也可用于小型机电设备的壳体连接支座，安装时依托主体平面的贴合面实现定位，通过孔位穿入紧固件完成固定，末端折弯段可搭接到相邻机柜立柱或设备内壁上，实现不同结构面之间的刚性衔接。建模过程中需同步展开钣件的毛坯轮廓，

　　核算折弯扣除值，确保展开后的下料尺寸能够匹配实际折弯工艺，同时预留合理的公差带：安装贴合面的平面度需控制在较小范围内，两凸台的同轴度、孔位与折弯边的垂直度都要结合装配需求设定，避免因成型误差导致配对部件无法装配。零件的外轮廓边角均做了圆角过渡处理，既避免钣件锐边划伤装配人员，也减少热处理或表面处理时的边角应力集中，整体结构在满足装配连接功能的前提下，尽可能优化了材料利用率，降低了铣削等机加工序的占比，适合通过冲压、折弯工艺批量加工成型。
