通讯设备安装固定异形钣金支架

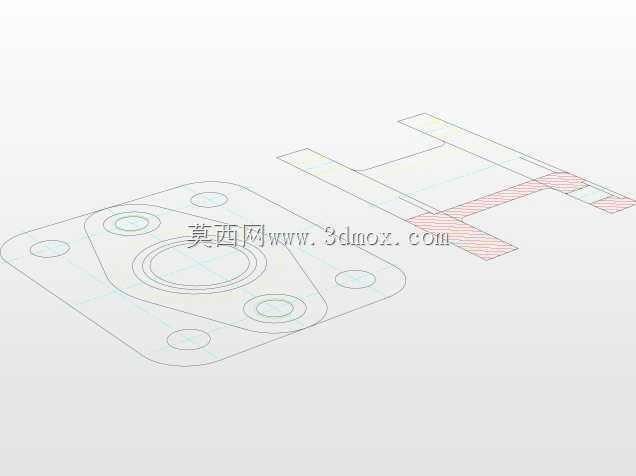

　　该异形钣金支架主要面向通讯终端内部模组的定位与承载场景，常见于小型通讯手持设备、便携数据采集终端以及桌面通讯转接装置的内部装配环节，作用是把核心功能模组与设备外壳之间建立刚性连接，同时预留出周边走线、按键避让以及屏幕贴合的空间，避免不同零部件在装配后出现干涉。从结构形态来看，零件主体采用薄金属板材冲压成型，底板轮廓为非对称异形结构，边缘随设备内部腔体的曲面走势做了切角与圆弧过渡，没有采用规则矩形的保守设计，这样处理可以在有限的设备内部空间里最大化利用边角区域，同时避开外壳内侧的加强筋与卡扣位置。底板中心设置了一圈环形凸起定位结构，该结构对应核心通讯模组的定位柱，装配时模组底部的定位槽可以直接卡入环形凸台，无需额外加装定位销，

　　既减少了装配工序，也能控制模组在水平方向的窜动，环形凸台周边分布的多个圆形通孔分别对应螺丝锁付位置与模组散热孔位，锁付孔的位置围绕中心承载区均匀排布，保证螺丝锁紧后板面受力均匀，不会出现局部翘曲。板件一侧延伸出两段折弯翻边，翻边向上弯折后形成侧边挡边，一方面可以对侧边排布的柔性排线起到限位作用，避免设备在晃动、跌落过程中排线移位扯松连接器，另一方面翻边也提升了整块薄板的结构刚度，薄钣金件如果仅靠平板形态，在受到侧向挤压时很容易发生弯折变形，增加折弯翻边后截面惯性矩显著提升，同等板材厚度下抗变形能力可以提升数倍。其中一段翻边表面做了细密的防滑压纹处理，当该支架与设备中壳贴合时，压纹可以增加接触摩擦力，

　　抵消整机装配后长期使用产生的螺丝预紧力衰减，防止支架出现微小滑移。在建模过程中，首先需要依据设备内部堆叠的边界条件绘制底板的外形草图，草图阶段就要同步核对周边所有相邻零件的轮廓间隙，预留出至少0.2毫米的装配公差余量，避免生产后出现装配卡滞；中心环形凸台采用拉伸凸台特征生成，凸台高度需要匹配模组底部的凹槽深度，过高会导致模组装配后顶起，过低则无法起到定位作用；周边的安装孔按照孔位规格分别绘制，过孔直径要比对应螺丝的公称直径大0.3到0.5毫米，补偿钣金冲压过程中产生的孔位位置误差。折弯特征创建时需要准确设置折弯系数与折弯扣除值，结合所选板材的材质与厚度匹配对应的工艺参数，保证展开后的下料轮廓尺寸准确，

　　冲压车间可以直接使用展开图进行落料加工。安装边界方面，支架整体的外轮廓尺寸需要完全容纳在设备中壳的预设安装槽内，底板底部贴合中壳的支撑平面，折弯翻边的高度不能超过内部堆叠的总高度上限，避免顶到上方的屏幕背板；所有孔位的位置公差控制在0.1毫米以内，保证锁付螺丝时可以顺利穿过支架孔位对准下方的螺柱。该支架在实际使用中不需要承担大载荷，核心设计目标是在有限的空间内完成模组定位、排线防护与自身刚度强化，异形轮廓的设计完全服务于设备内部的紧凑堆叠需求，相比规则形状的支架，能够在不增加零件数量的前提下适配复杂的内部腔体，减少整机装配后的冗余空间，帮助通讯终端实现轻薄化的设计目标。结构细节上，底板的各个尖角位置都做了圆角处理，既可以避免钣金冲压时出现应力集中导致板材开裂，也能防止装配过程中锋利边角划伤操作人员或者割破线材绝缘层。
