家用手持带格栅吹风机结构设计

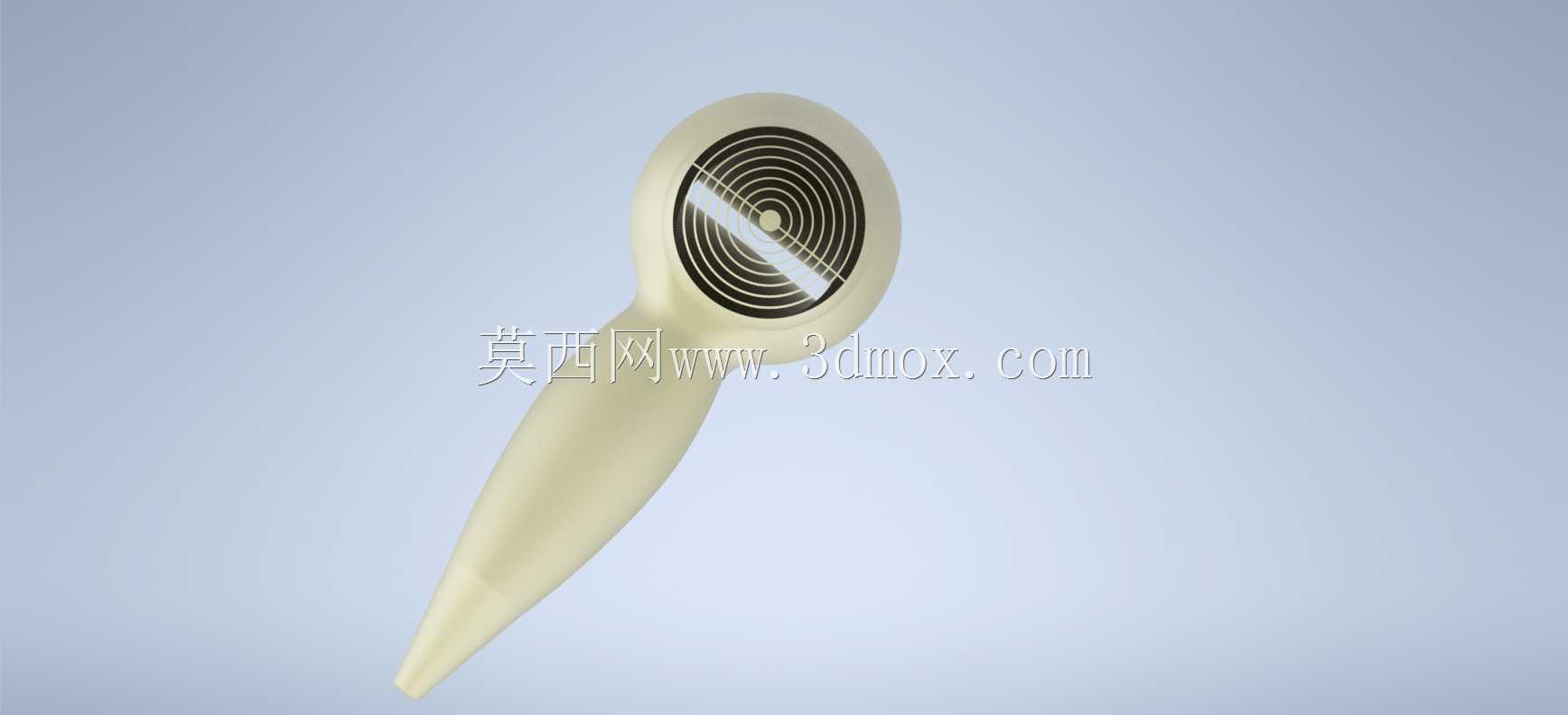

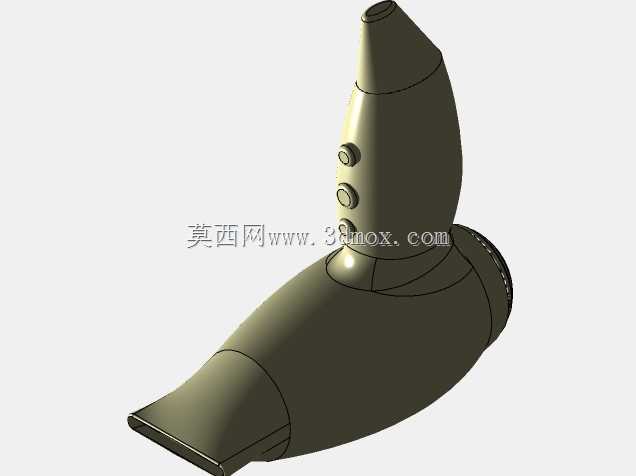

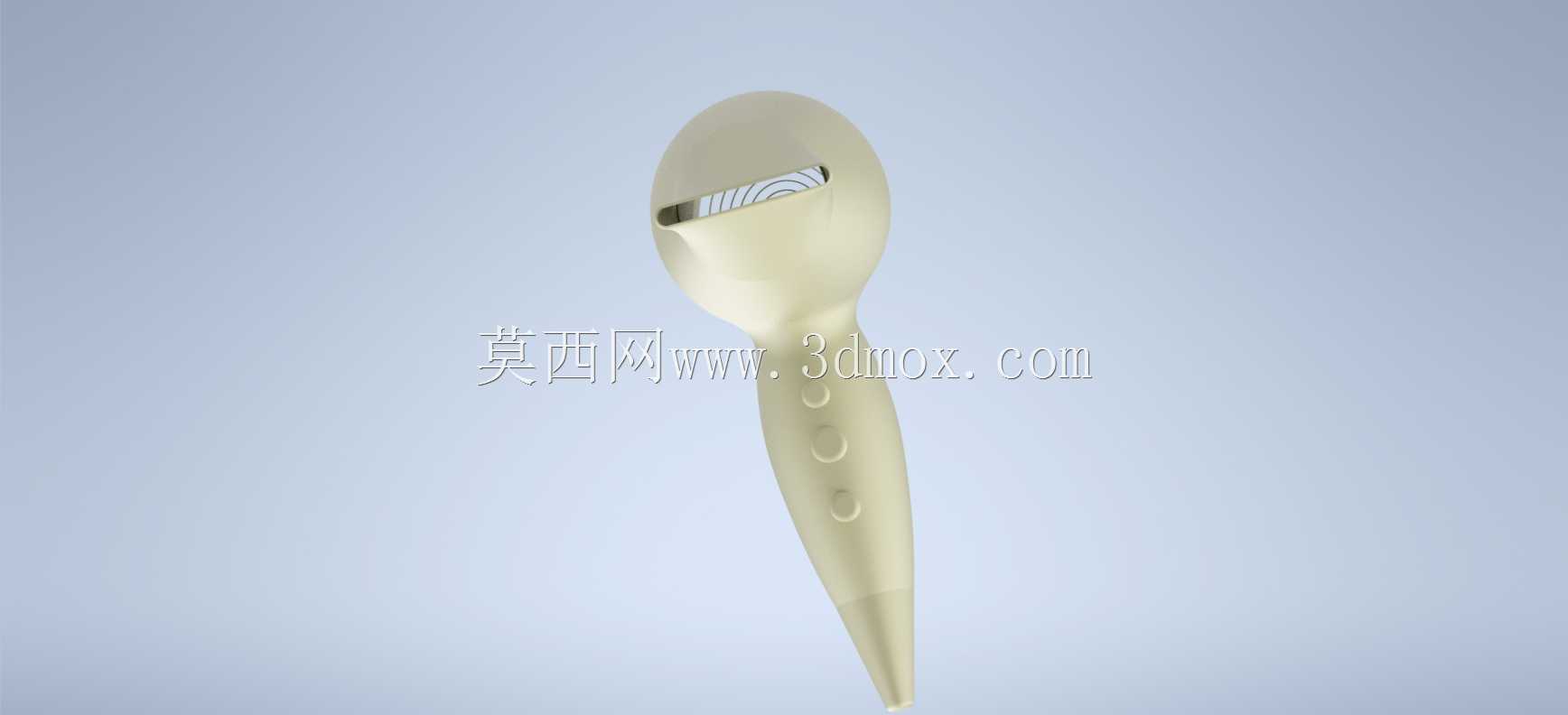

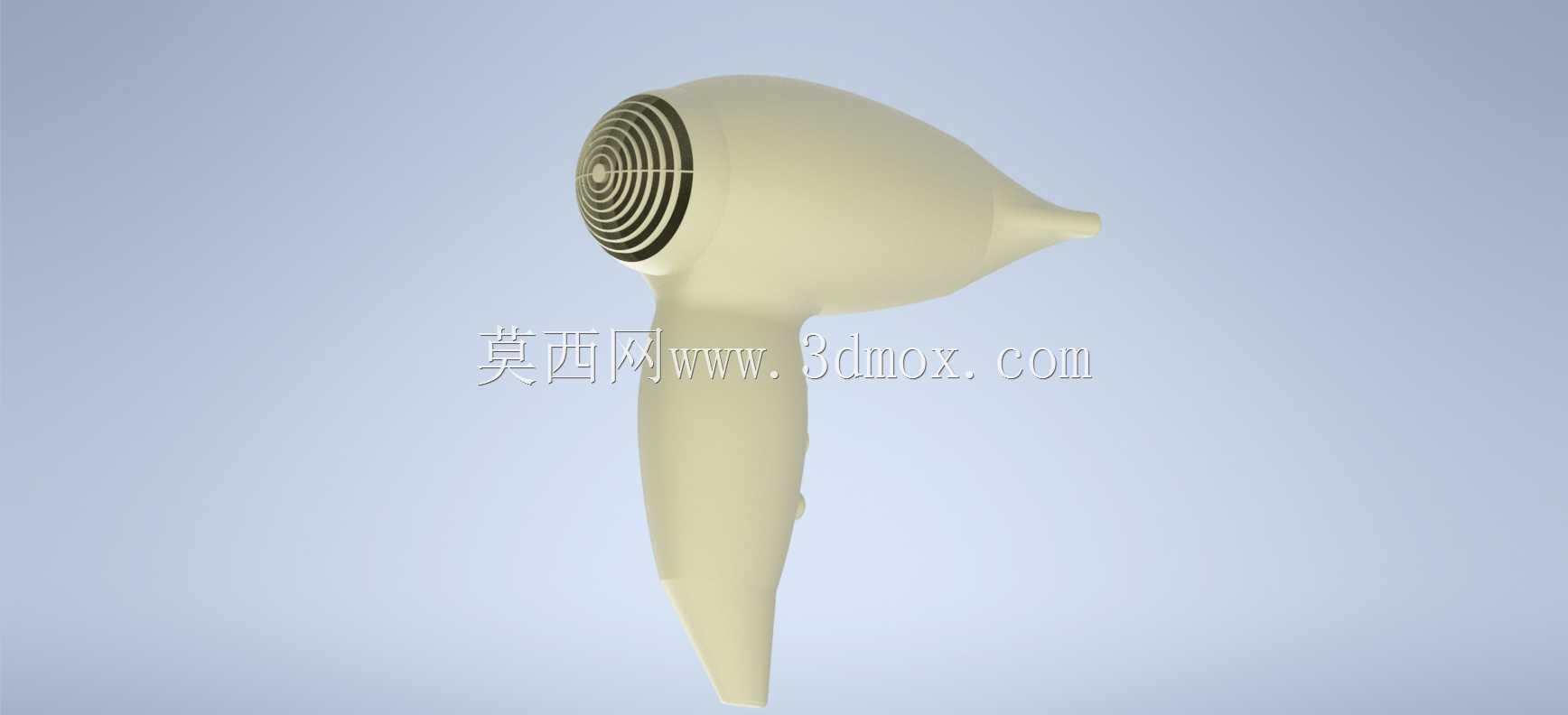

　　该模型呈现的是一款常见手持吹风机的完整外观与内部可见结构关系，重点在于前端出风栅格、风筒腔体、手柄握持区以及尾部进风区域之间的空间衔接。建模时先以旋转曲面确定风筒主体的流线轮廓，再通过分段拉伸和圆角过渡处理手柄与筒体的交汇区域，使整体壁厚在视觉上保持均匀，同时避免曲面连接处出现明显折痕。前端格栅采用同心圆加径向筋条的布置方式，既承担气流整流作用，也能在实际产品中防止异物直接触及发热或风叶区域。格栅筋条宽度、间距与外圈壁厚需要协同控制：过密会增大风阻并带来注塑填充困难，过疏则削弱防护效果与外观完整性。手柄按照人手自然握持姿态进行收腰处理，表面没有多余凸起，便于后续包胶或防滑纹理设计；筒体末端收窄形成集中出风嘴，可提高局部风速，

　　满足定向吹干需求。从结构边界看，模型预留了开关按键、线缆引出端以及内部风道、电机和发热组件的布置空间，筒体直径与手柄长度的比例兼顾操作平衡和收纳便利性。在工程应用中，这类数据可用于家电外观方案评审、壳体分模讨论、人机握持校核以及展示渲染。设计过程中需关注进风面积与出风面积的匹配，避免气流在腔体内产生异常涡流；手柄与筒体连接处是受力薄弱区，应通过连续过渡、内部加强筋和合理拔模来提升抗跌落能力。外壳多采用塑料件成型，因此外观面要保持顺滑，装配止口、螺钉柱与卡扣位置应隐藏在分件线内侧。整体造型简洁，曲面连续性较好，能够直接作为结构细化、工程出图和样机制作的基础参考。
