铰接式联动摇臂支座机械结构

　　这类带悬臂铰接孔的摇臂支座构件，常见于中小载荷的平面连杆传动机构里，在轻工包装线的摆杆输送工位、小型农机的离合操纵连杆、纺织设备的张力摆架以及通用工装夹具的压紧联动单元中都能见到同构型零件。它的核心作用是把底部回转支点的转动，通过悬臂端的两个铰接点位传递给相邻连杆，同时承担摆转过程中连杆施加的径向拉压载荷，避免悬臂受力时出现根部应力集中断裂。

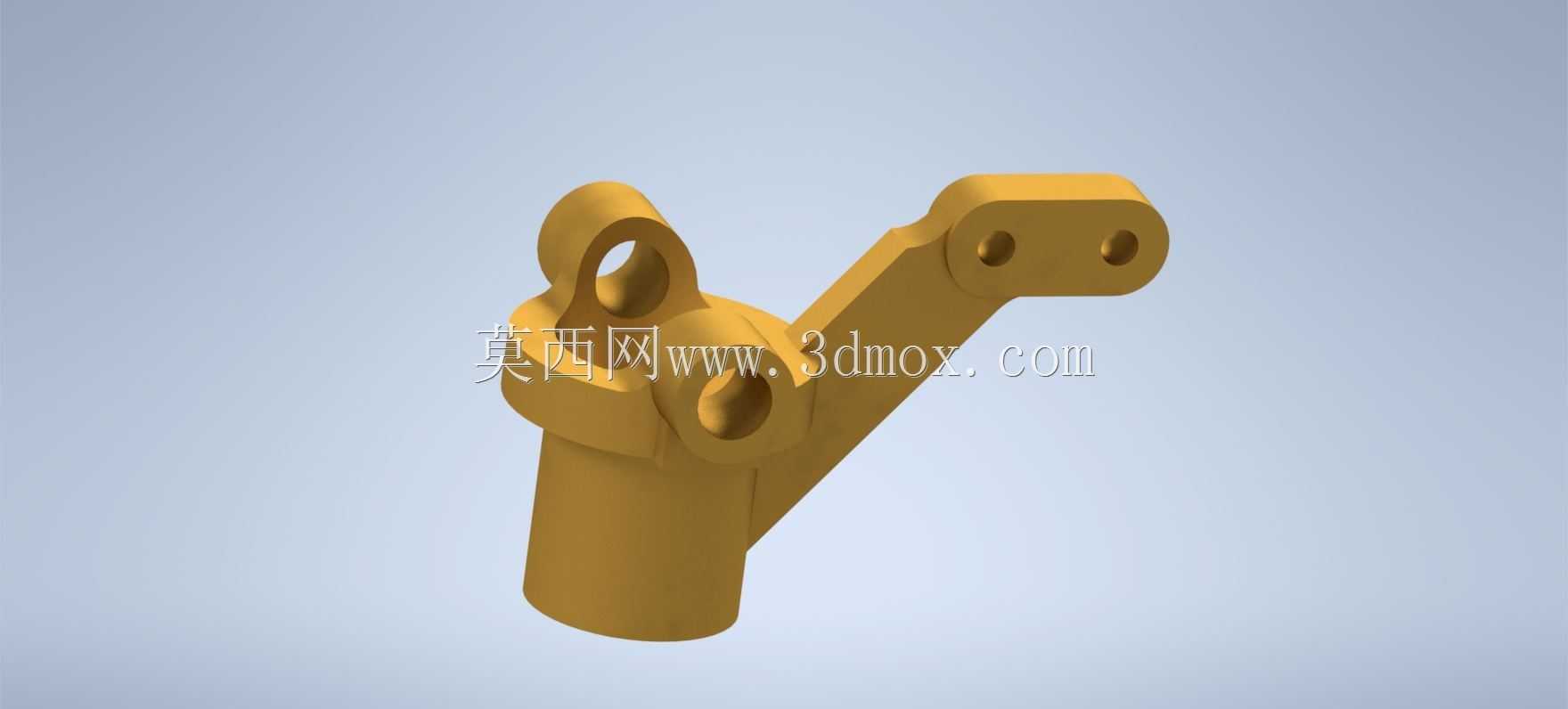

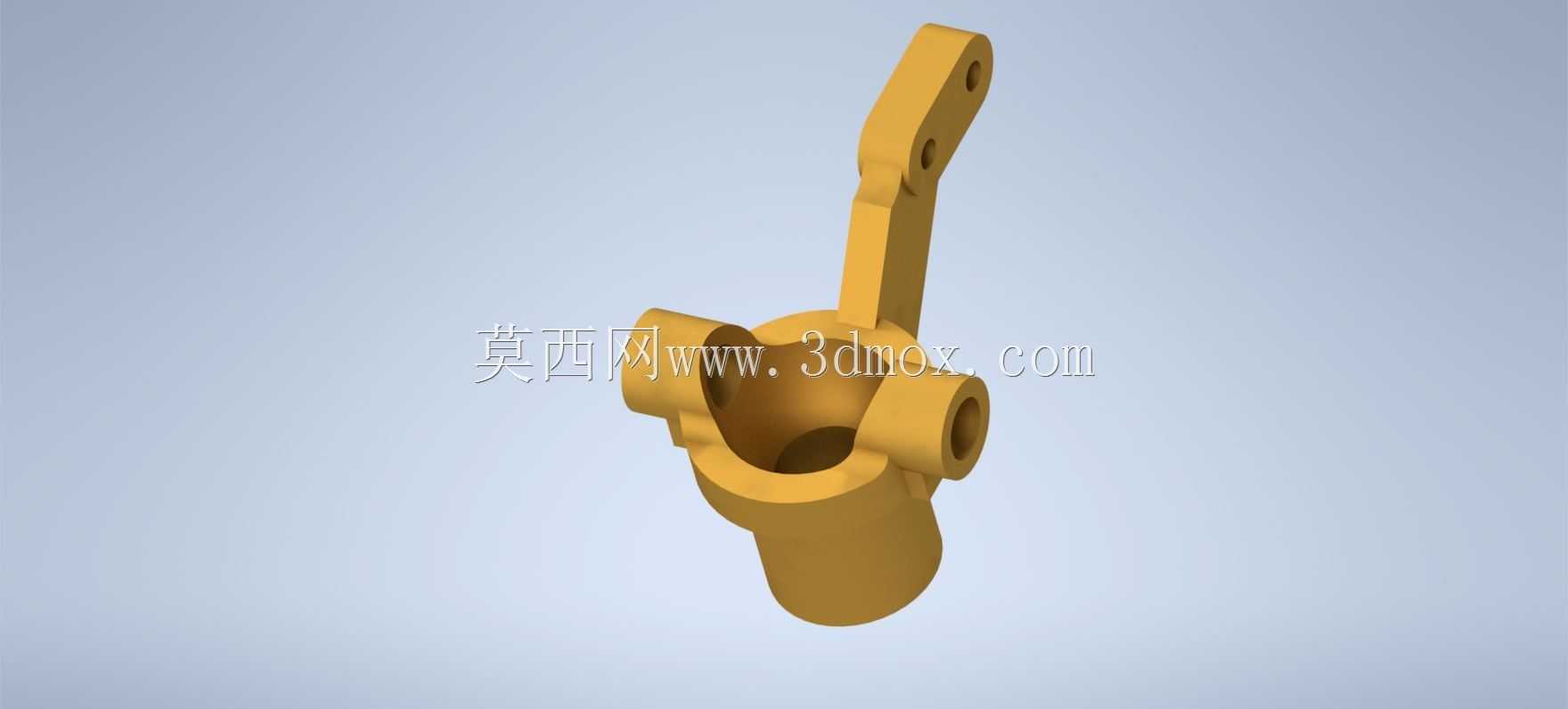

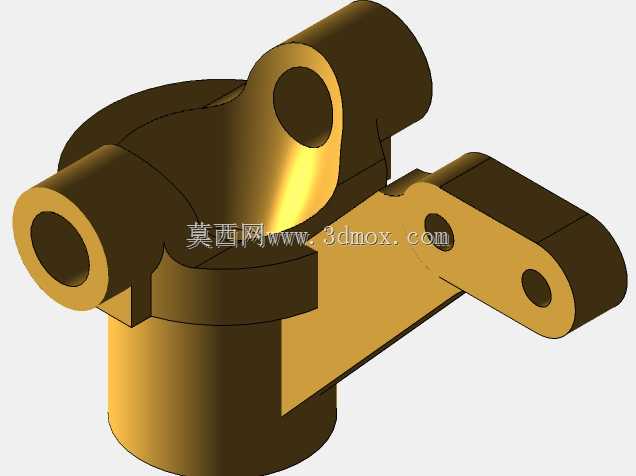

　　从结构布局来看，零件下部是整根圆柱状的回转套体，这个柱面在装配时会嵌入设备机架的衬套孔内，作为整个摇臂的旋转基准，柱体的轴向长度需要和机架安装位的衬套宽度匹配，装配后柱体上下端面要预留0.2到0.5毫米的轴向窜动间隙，防止摆转过程中出现端面卡滞。柱体上方衔接的是加厚的铰接凸台，凸台上开出的同轴通孔用于穿装铰接销轴，这个点位是摇臂和驱动侧连杆的连接位，孔口位置做了局部沉台倒角，既可以在压装销轴衬套时起到导向作用，也能避免装配时锐边划伤衬套外壁。

　　向侧方延伸的长悬臂采用了变截面的筋板过渡设计，从根部和圆柱套体衔接的位置开始，臂身的厚度沿着悬臂向外逐步收窄，到最远端的双耳连接位时，臂身截面刚好匹配端头上两个并列铰接孔的载荷需求。这种变截面设计没有采用等厚臂身的方案，一方面可以在保证根部抗弯截面模量足够的前提下，大幅削减悬臂远端的冗余重量，降低摆转过程中构件自身产生的惯性力矩，让驱动侧的气缸或者弹簧在驱动摇臂往复动作时响应更干脆；另一方面臂身两侧的过渡筋条和下方圆柱套体完全融合，不存在直角交接的应力死角，铸造成型后也不会出现壁厚突变导致的缩孔缺陷。

　　悬臂最远端的扁平连接头上并排布置了两个通孔，两个孔的中心距是整个联动机构的关键安装尺寸，这个尺寸直接决定了摇臂摆转到极限位置时，末端从动件的行程误差，建模时需要严格按照连杆机构的运动链校核：当底部回转套转动设定角度时，远端两个铰接点的运动轨迹要和相邻连杆的铰接点位完全匹配，不能出现机构死点或者运动干涉。两个孔的孔径和中部凸台的铰接孔保持同规格，装配时可以通用同直径的销轴与卡簧，减少备件的种类，车间装配时也不用频繁更换销轴工装。

　　实际选型适配的时候，首先要确认底部圆柱套的外径和机架预留的安装孔位公差，一般这类回转配合采用H7/h6的间隙配合，套体内壁如果是长期高频摆转的工况，还可以预先压入含油衬套，把基体的磨损转移到可更换的衬套上，维护时只需要更换衬套不用整体更换摇臂。悬臂的总伸展长度要结合设备内部的安装空间校验，摇臂在0到最大摆角的整个转动范围内，臂身的外轮廓不能和周边的机架护板、管线或者其他运动构件发生刮碰，尤其是臂身和圆柱套衔接的凸起加强部位，在三维装配校核时要单独做运动包络体检查，很多现场装配出现的卡滞问题，往往就是忽略了加强凸台在摆转极限位置的空间边界。

　　从受力路径来梳理设计逻辑：驱动侧连杆传来的作用力先作用在中部凸台的铰接孔处，力沿着臂身的筋板向根部传递，一部分载荷直接通过下部圆柱套的回转面分散到机架衬套的整个接触面上，另一部分载荷通过臂身传递到远端的两个铰接孔，带动末端执行件完成摆行动作。整个构件的所有开孔位置都做了局部加厚，孔的周边没有开设减重槽，就是为了避免销轴反复冲击造成孔口椭圆化。零件的所有外轮廓棱边都做了R3到R5的铸造圆角，既符合铸钢或者铸铁件的成型工艺要求，也消除了热处理过程中棱角位置容易出现的淬火裂纹隐患。如果应用在有腐蚀的户外工况，还可以在成品表面做喷塑或者镀锌处理，基体材质选用ZG310-55铸钢就可以满足绝大多数常规传动工位的强度需求，载荷特别小的轻载工位也可以采用铝合金压铸成型，进一步降低构件自重。
