M12外六角全螺纹螺栓结构设计

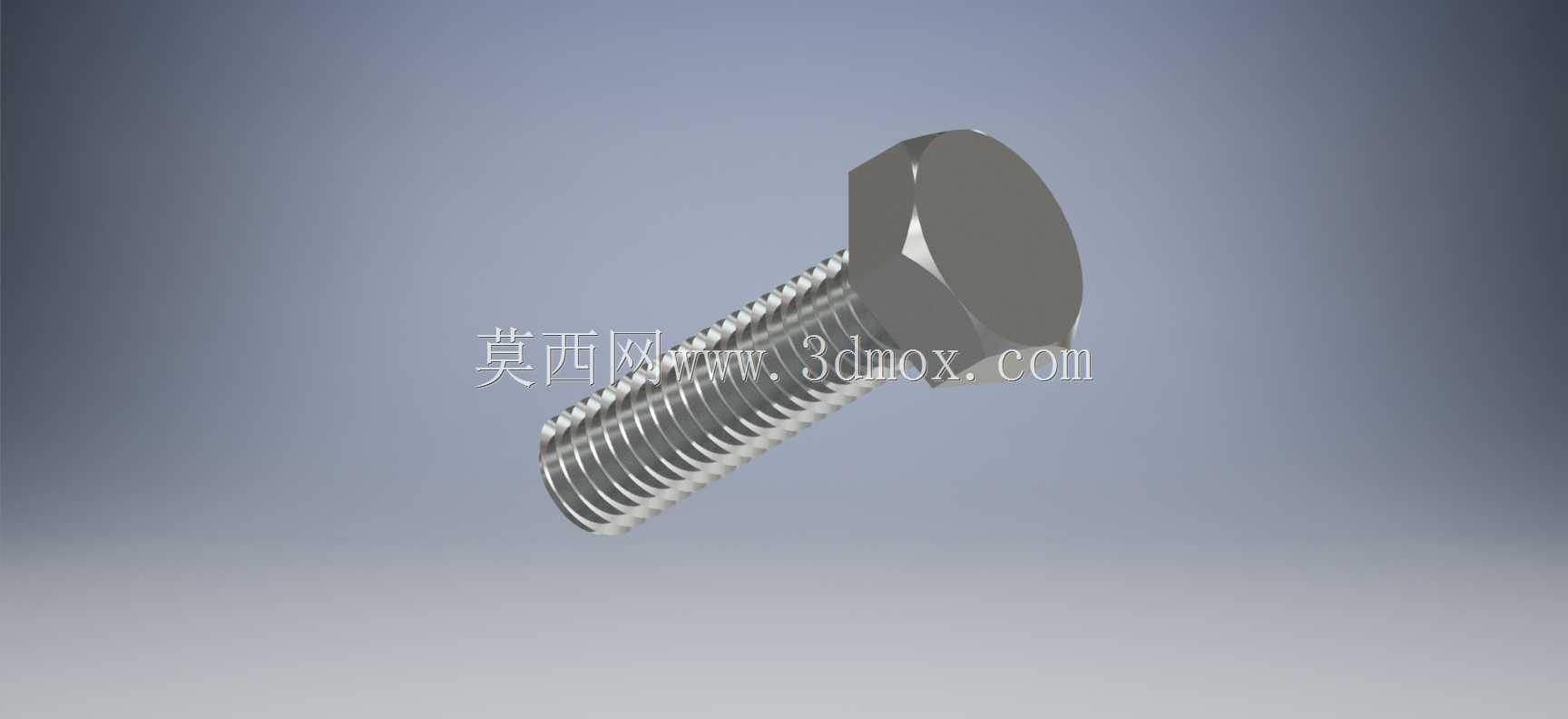

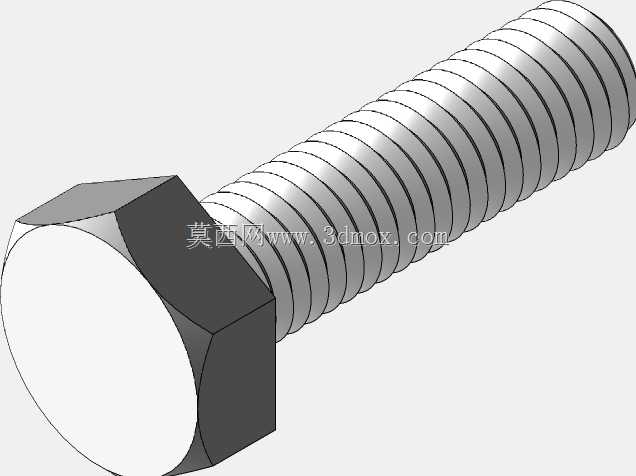

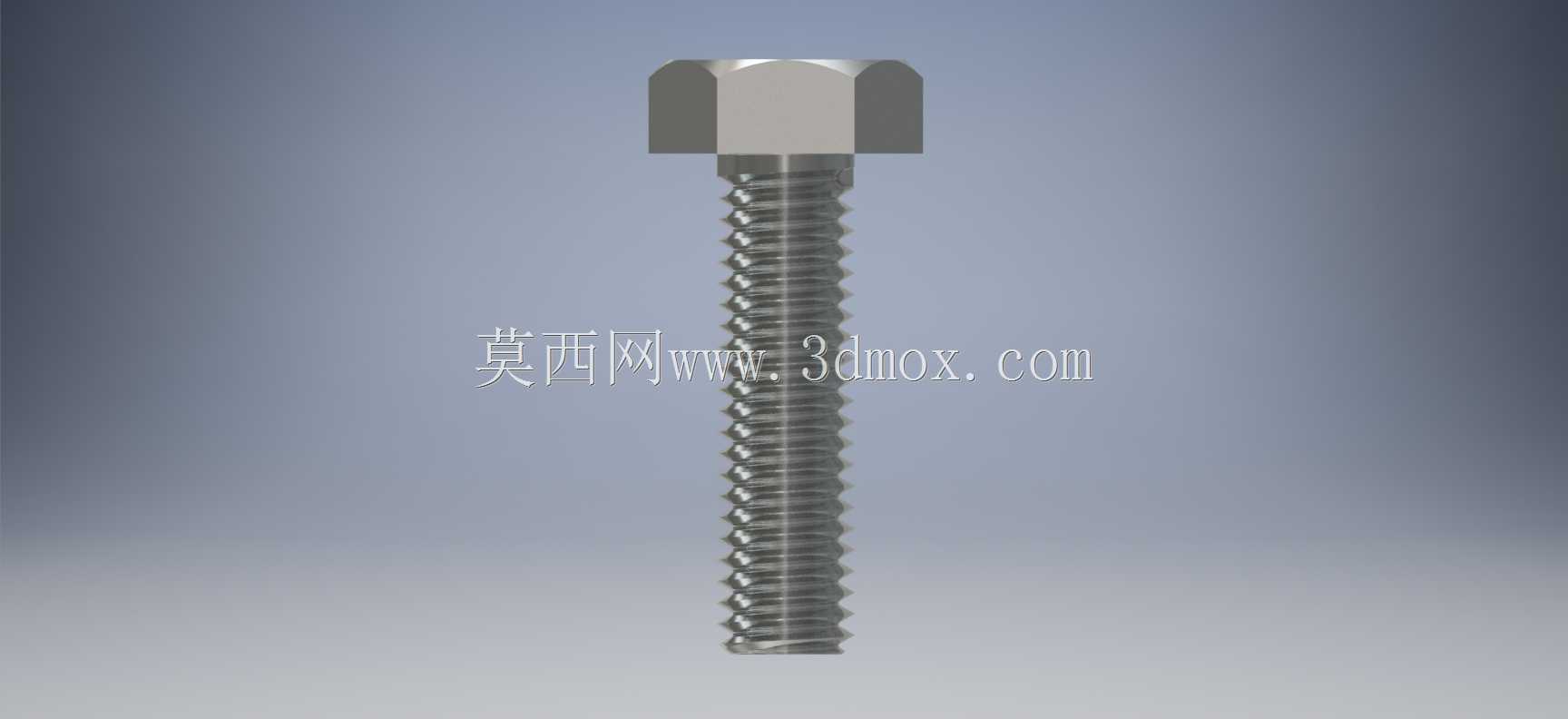

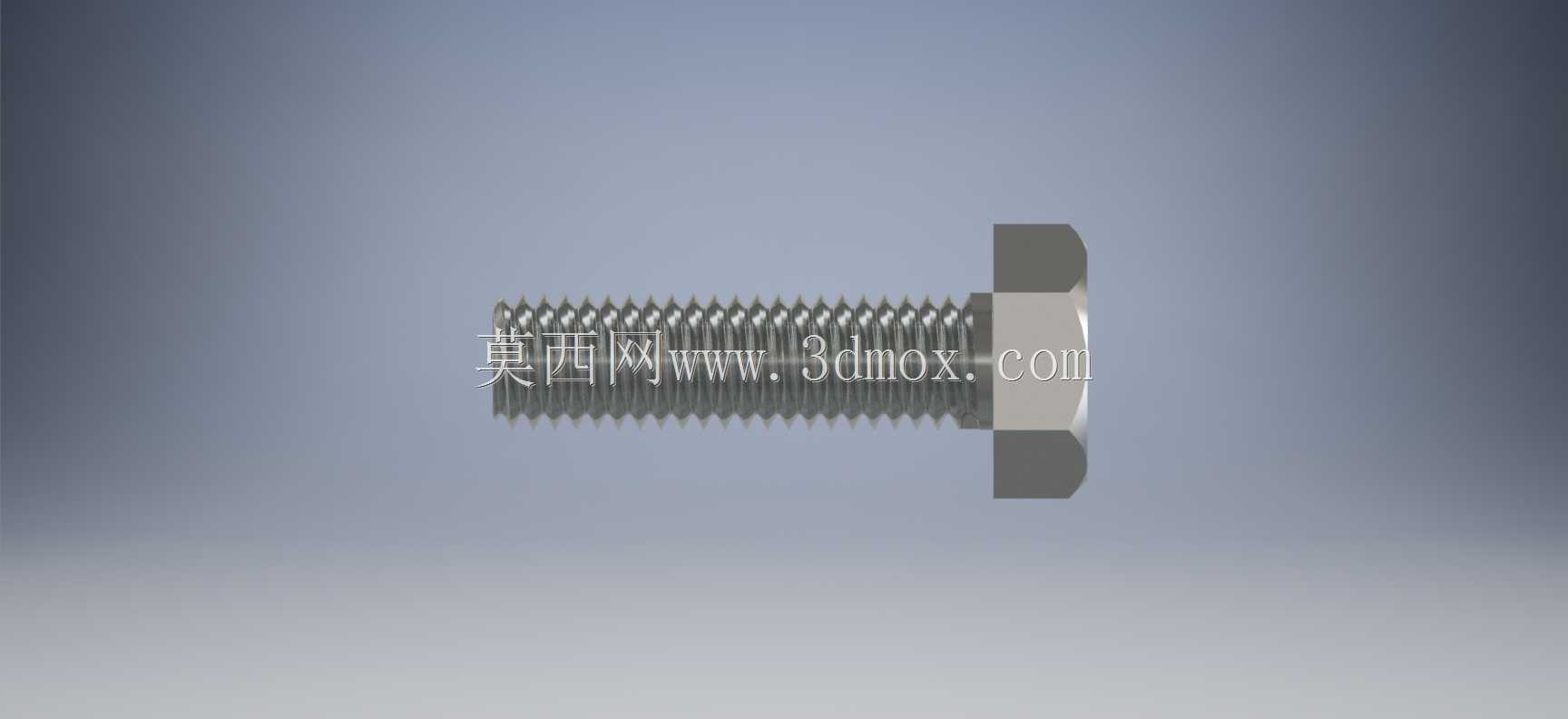

　　外六角螺栓是机械装配中最基础也最核心的紧固元件，M12规格的全螺纹六角头螺栓广泛应用于钢结构机架连接、设备底座固定、工装夹具拼装以及自动化生产线的型材锁紧场景。在设备安装现场，这类螺栓常配合平垫、弹垫或尼龙防松螺母使用，依靠六角头部的承压面分散锁紧压力，同时为扳手提供足够的施力接触面，方便在狭窄空间内完成拧紧作业。全螺纹结构的优势在于螺杆全长均可参与啮合，当被连接件总厚度存在公差波动时，无需额外计算旋合长度，可直接适配不同叠层厚度的工件，尤其适合钣金机架、铝型材框架这类对安装兼容性要求较高的装配场景。从建模逻辑来看，该模型优先还原了真实螺栓的工程特征：六角头部的对边尺寸、对角倒角以及头部厚度均严格参照通用紧固件标准，

　　螺杆部分的螺纹牙型采用机械设计中常用的三角螺纹截面，通过螺旋扫掠生成连续牙型，既保证了外观的还原度，也能在虚拟装配中验证螺纹啮合是否存在干涉。模型的头部下端面与螺杆轴线保持垂直，这一细节直接关系到装配后的受力状态——若结合面倾斜，锁紧时会产生附加弯矩，长期运行容易导致螺杆疲劳断裂。在尺寸边界方面，M12公称直径对应的螺杆大径、中径、小径均按常规粗牙螺纹参数设定，六角头部的外接圆直径与螺杆长度形成合理比例，避免头部过小导致承压不足或过大占用装配空间。实际选型时，工程师需要根据被连接件的通孔直径匹配螺栓规格，同时预留扳手的操作空间：外六角结构需要对应规格的开口扳手或套筒，模型中头部的高度尺寸直接决定了套筒的啮合深度，

　　若建模时忽略头部倒角，在装配仿真中会出现扳手无法套入的问题。这类标准件模型的核心价值不在于复杂的曲面造型，而在于特征参数的准确性与工程实用性。在整机设计阶段，调用精准的螺栓模型可以提前排查装配间隙，比如确认螺栓头部是否与周边管线、护罩发生碰撞，螺杆伸出螺母的长度是否满足防松要求。全螺纹设计也让螺栓在调节类场景中具备优势，比如工装夹具的位置微调、输送线导向件的固定，可通过螺母在螺杆上的任意位置实现无级调节。从受力角度分析，六角头的六个受力面能均匀传递拧紧扭矩，相比一字槽或十字槽螺栓，可承受更大的预紧力且不易打滑，适用于中高强度的紧固场合。建模过程中，螺纹收尾处的退刀槽结构也做了简化还原，这一结构在实际加工中用于车削螺纹时退刀，

　　虽然在外观上不显眼，但会影响螺纹的有效旋合长度，在虚拟装配中需注意不能让螺母旋入退刀槽区域，否则会出现锁不紧的情况。螺栓末端的倒角处理同样关键，它既能引导螺栓顺利穿入通孔，也能在与螺母对中时起到导向作用，减少装配时的螺纹磕碰损伤。对于设备维护场景，标准化的外六角螺栓通用性极强，现场无需专用工具即可完成拆装，这也是其成为工业领域应用最广泛紧固件的重要原因。
