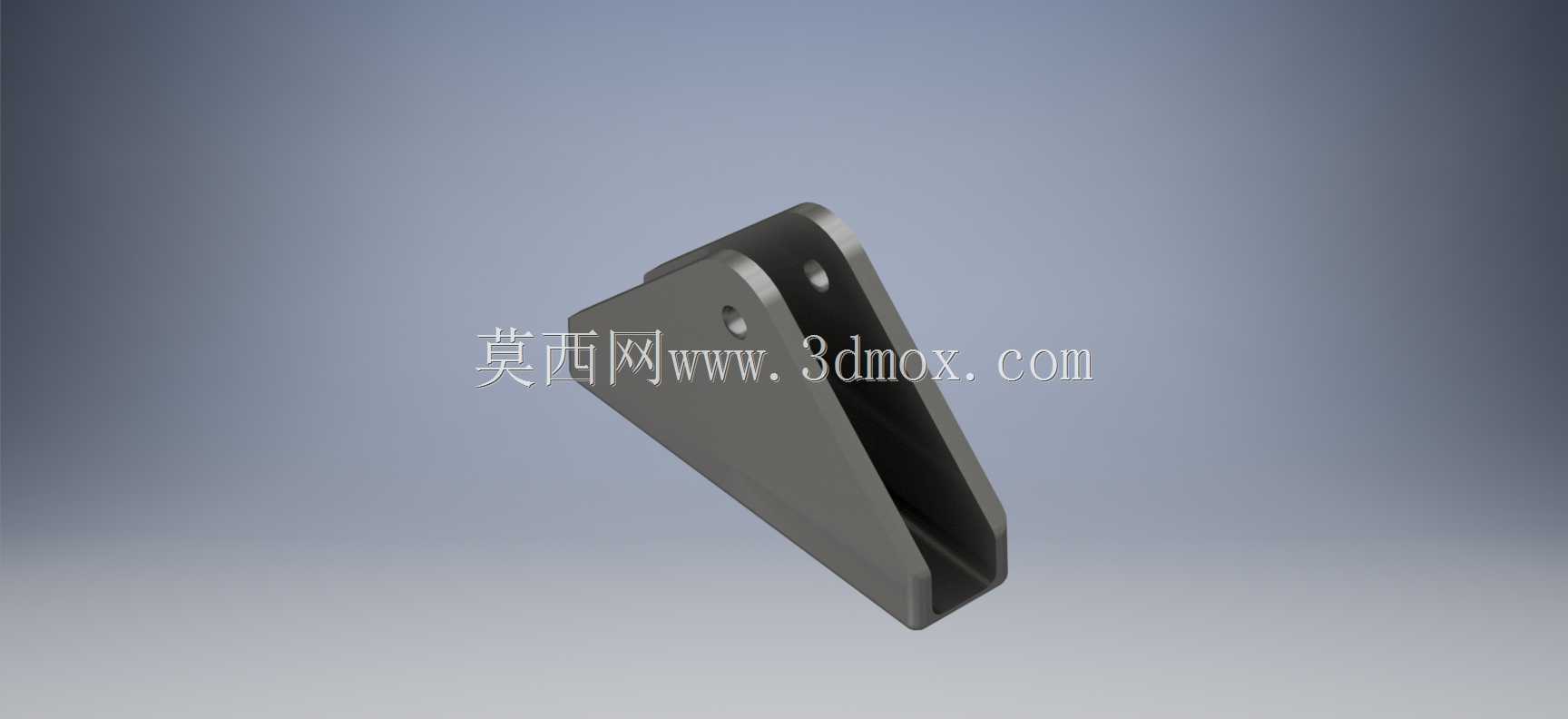

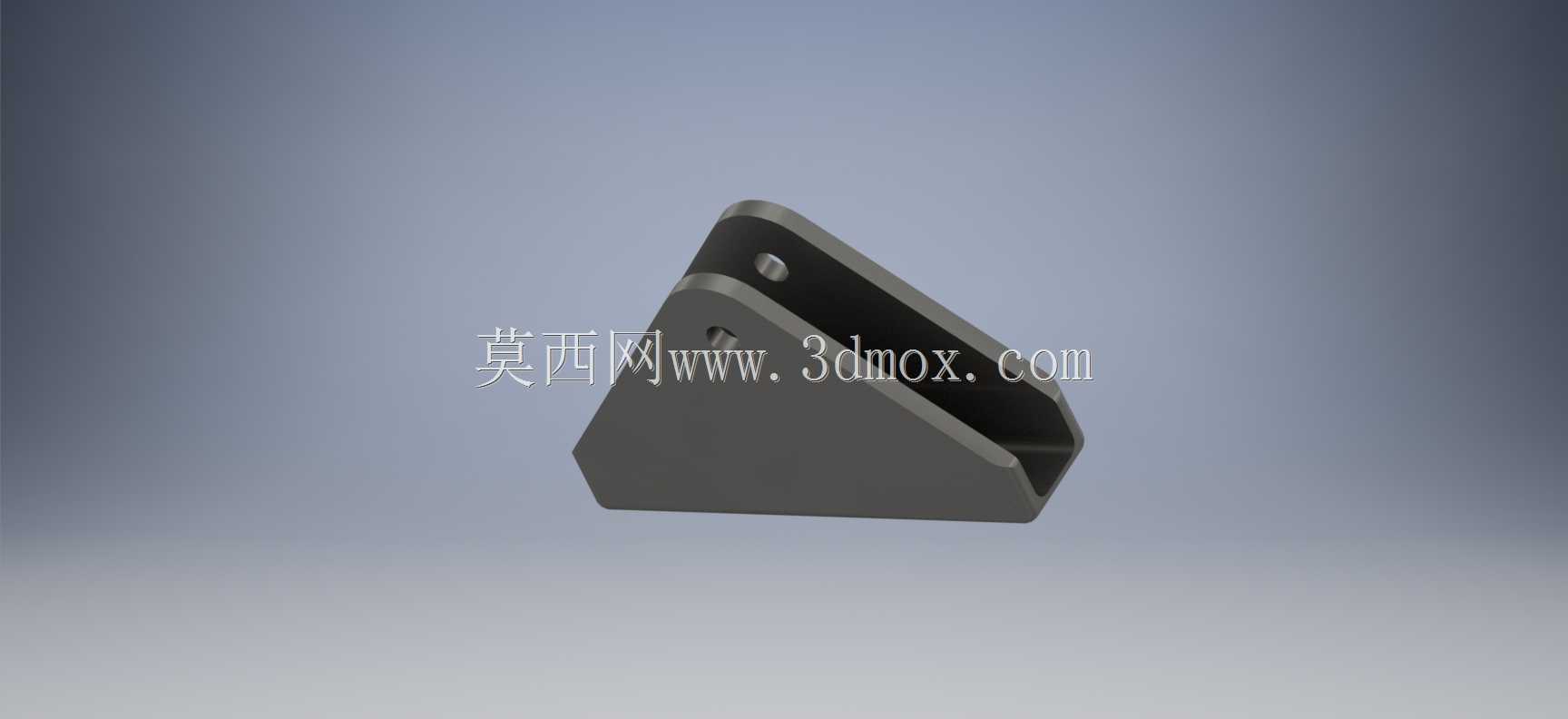

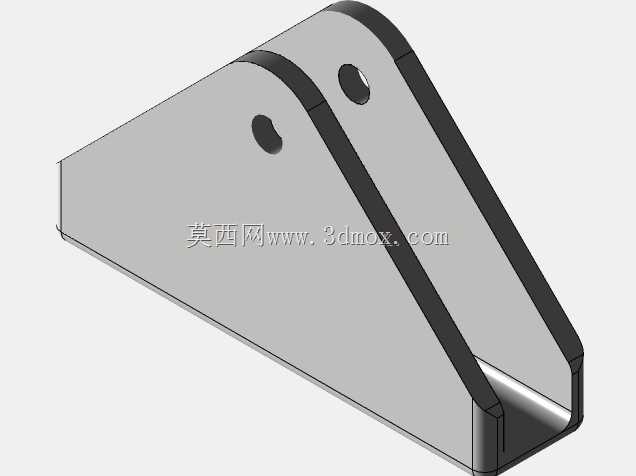

三角槽型轮体限位支撑固定座

　　该零件属于轮系配套的限位防护支撑构件，整体采用三角楔形开槽结构，核心作用是为轮体提供侧向定位与安装依托，同时约束轮体运行过程中的径向窜动与轴向偏移，常见于轻载输送线、小型移动工装、便携机具的轮组安装工位。从结构形态来看，零件主体为带贯通槽的三角块，槽口宽度与待容纳轮体的安装边厚度匹配，两侧立板对称开设两个同轴定位孔，孔位用于穿装铰接销轴，让轮体可在槽内绕销轴完成定轴转动，槽体的深度决定了轮体嵌入支座的比例，嵌入量过大会加剧轮面与槽壁的摩擦，嵌入量过小则会导致轮体运行时出现摆晃，该模型的槽深取值兼顾了转动间隙与支撑刚性，适配常规小直径行走轮的安装需求。零件外侧的三角斜面并非单纯的造型设计，斜面走向贴合轮体转动时的外缘运动包络，

　　既可以避免轮体运转过程中与支座发生结构干涉，也能在轮体受侧向冲击力时，将外力沿斜面传导至安装基面，降低销轴孔位的集中应力。两侧立板的厚度经过受力校核，可承受轮体承载时的横向挤压力，板体边缘做了折边加厚处理，无需额外增设加强筋即可满足轻载工况下的强度要求，同时减少了零件整体的材料占用。在安装边界层面，该支座的底面为平直安装面，可直接贴合设备机架的安装平面，通过底面预留的紧固点位完成固定，两个铰接孔的中心距、孔轴直径与槽口宽度构成了核心安装尺寸链，选型时需要匹配对应轮体的销轴直径、轮体厚度以及轮体转动所需的间隙范围。零件整体轮廓紧凑，三角构型的占地面积小于同规格的矩形支座，适合安装空间局促的小型设备工位，

　　开槽式设计让轮体的拆装维护无需拆解整个支座，仅需抽出销轴即可完成轮体更换。建模过程中完整还原了零件的壁厚、孔位倒角与槽体拔模角度，所有配合面的尺寸公差预留合理，既可以直接用于3D打印制作功能样件，也可作为钣金折弯、机加工生产的结构参考，用于验证轮组安装的干涉情况与支撑受力表现。
