双盆带沥水板不锈钢厨房水槽结构设计

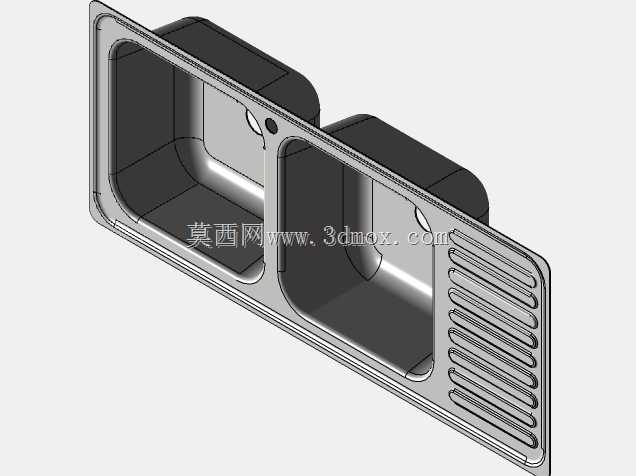

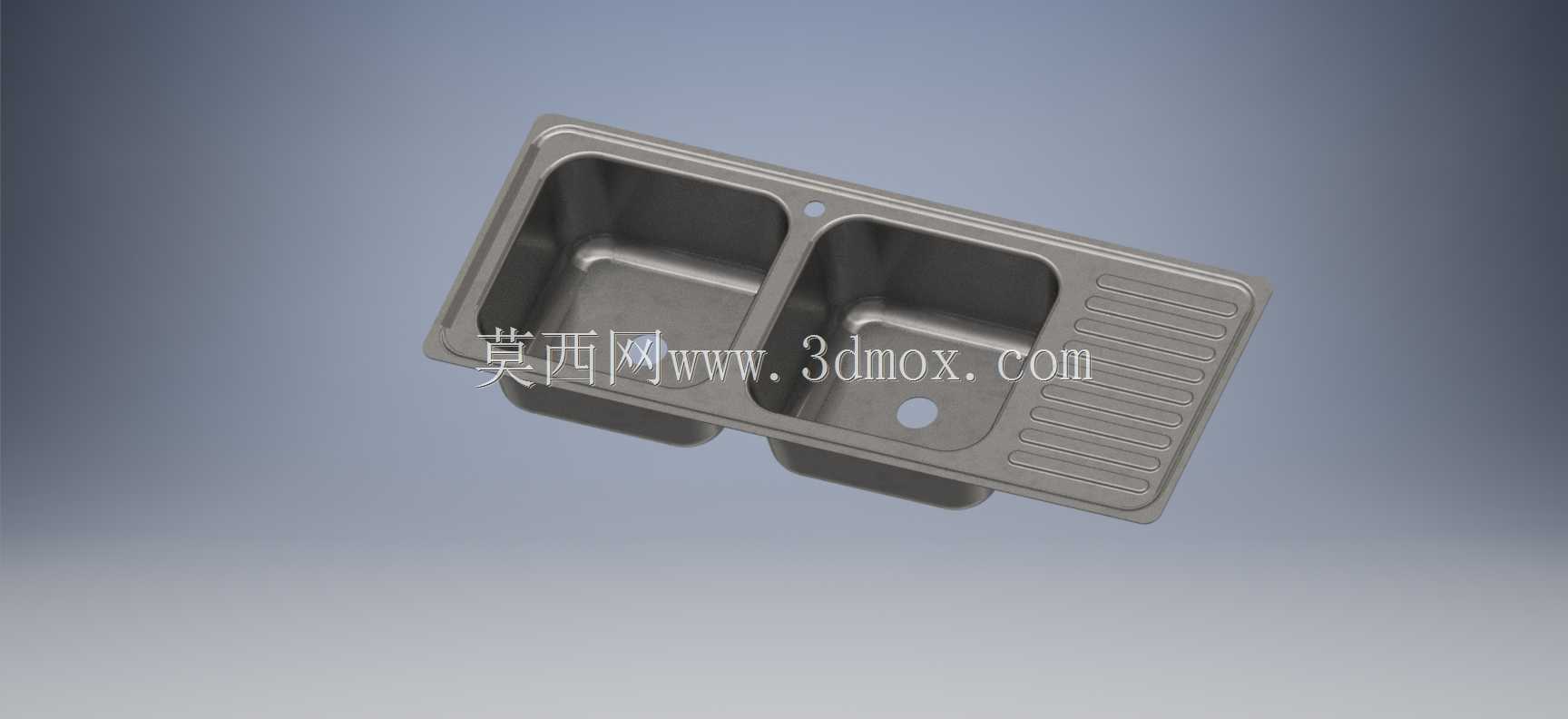

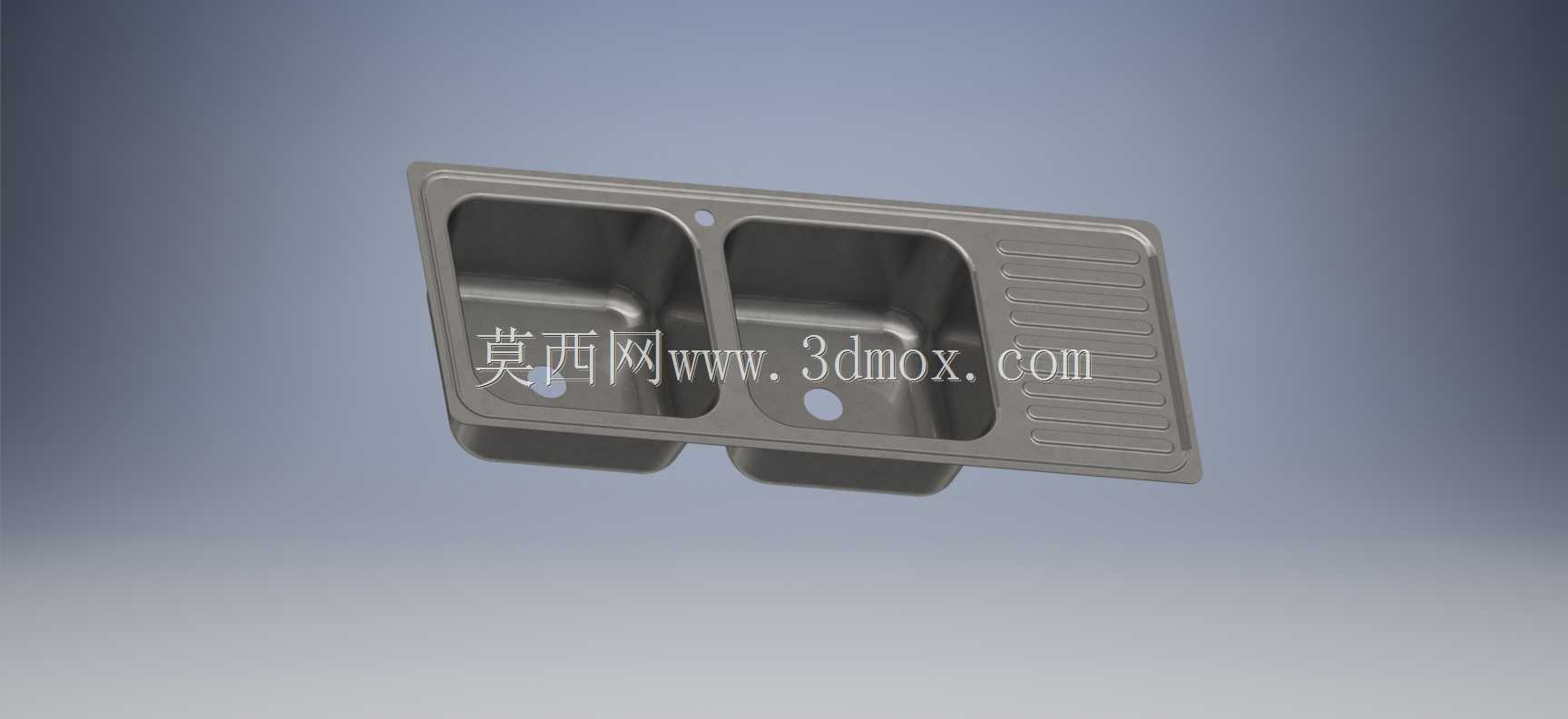

　　该模型呈现的是一款带一体化沥水板的双槽厨房水槽，整体采用不锈钢板材冲压成型思路构建，几何特征完整还原了台盆类厨卫五金的典型结构。从实际使用场景看，这类水槽主要嵌入家用厨房橱柜台面，用于食材清洗、餐具涮洗与临时沥水，双盆分区可将浸泡、粗洗与精洗、控水流程分开，右侧延伸的沥水板可直接放置洗净的碗碟、蔬果，让积水自然回流槽内，减少台面积水。

　　结构上，两个槽体均为深拉延成型的圆角矩形盆腔，盆底带有细微坡度，便于排水汇入下水孔；盆壁与台面交接处设置连续翻边，既用于承担台面支撑，也为打胶密封提供贴合面，防止洗菜水渗入橱柜。沥水板区域压制有多条平行导流凸筋，在提升薄板局部刚性的同时形成导水通道，避免积水在板面上平铺滞留。台面后侧预留的小孔可用于安装冷热水龙头或皂液器，孔位边缘做翻边处理，保证安装后的密封与强度。

　　设计过程中需要重点控制拉延深度与转角圆角。槽体转角若过小，冲压时材料流动剧烈，容易在圆角处出现减薄甚至开裂；圆角过大则会牺牲有效槽内容积并影响外观。盆胆侧壁通常带轻微拔模斜度，既满足脱模工艺要求，也叠放运输时减少占用空间。翻边宽度需匹配橱柜台面开孔公差，过窄会导致支撑不足，过宽则影响台面贴合与安装。

　　安装边界方面，模型外轮廓决定台面开孔尺寸，前后宽度需适配标准橱柜进深，左右长度则对应双槽加沥水区的总跨度。下水孔位置与盆底坡度直接关联排水速度，孔心距后壁需预留存水弯、排水管与橱柜内部管线的安装空间。沥水板下方虽不存水，但仍需考虑整体承重，凸筋排布和板厚选择要保证放置满摞餐具时不出现明显塌陷。

　　从建模角度看，该类产品适合用钣金与曲面结合的方式表达：先建立台面外轮廓与翻边，再处理两个盆腔的拉延造型，最后添加沥水筋、安装孔和圆角过渡。圆角连续性、壁厚一致性以及各特征之间的让位关系，是判断模型是否可用于后续工艺评审与装配干涉检查的关键。
