深沟球滚动轴承结构设计展示

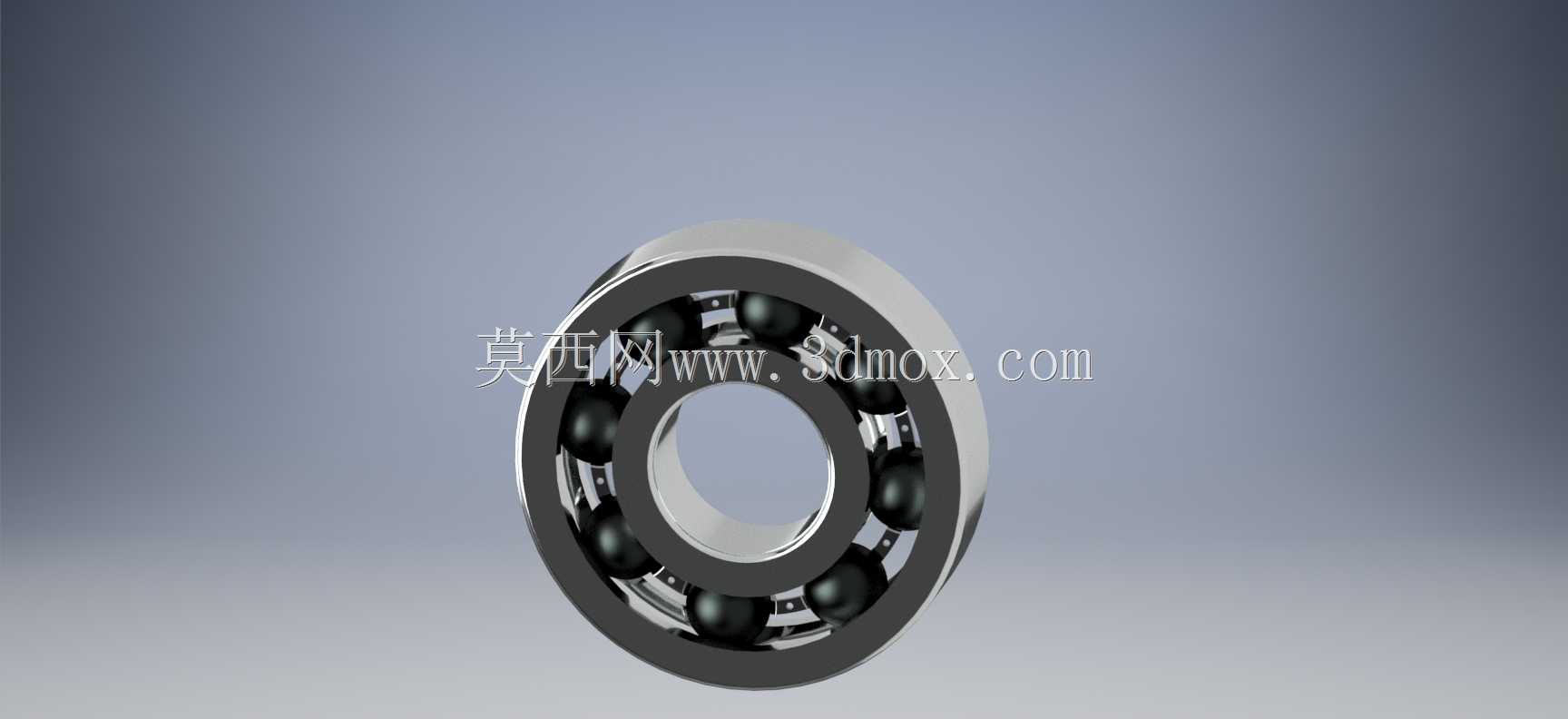

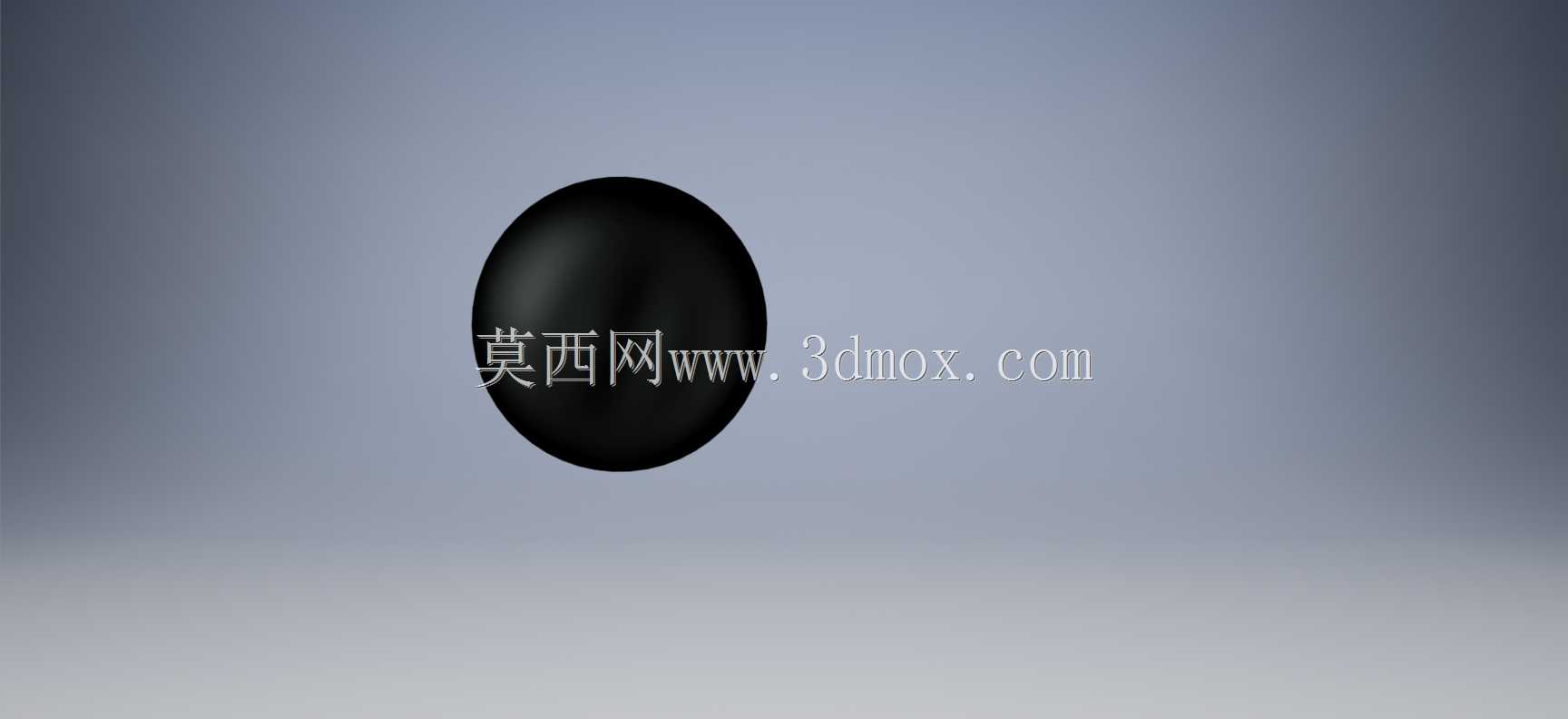

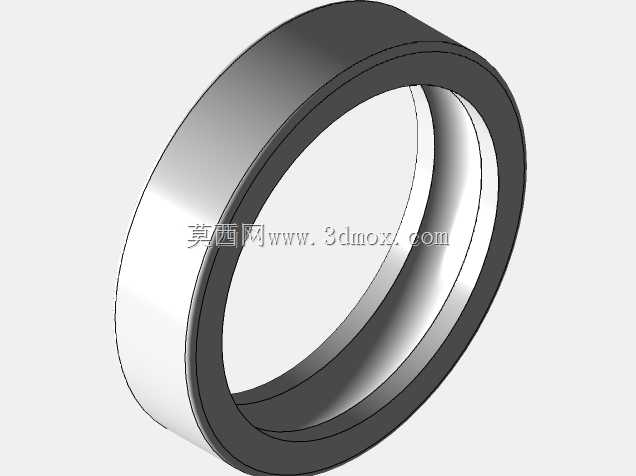

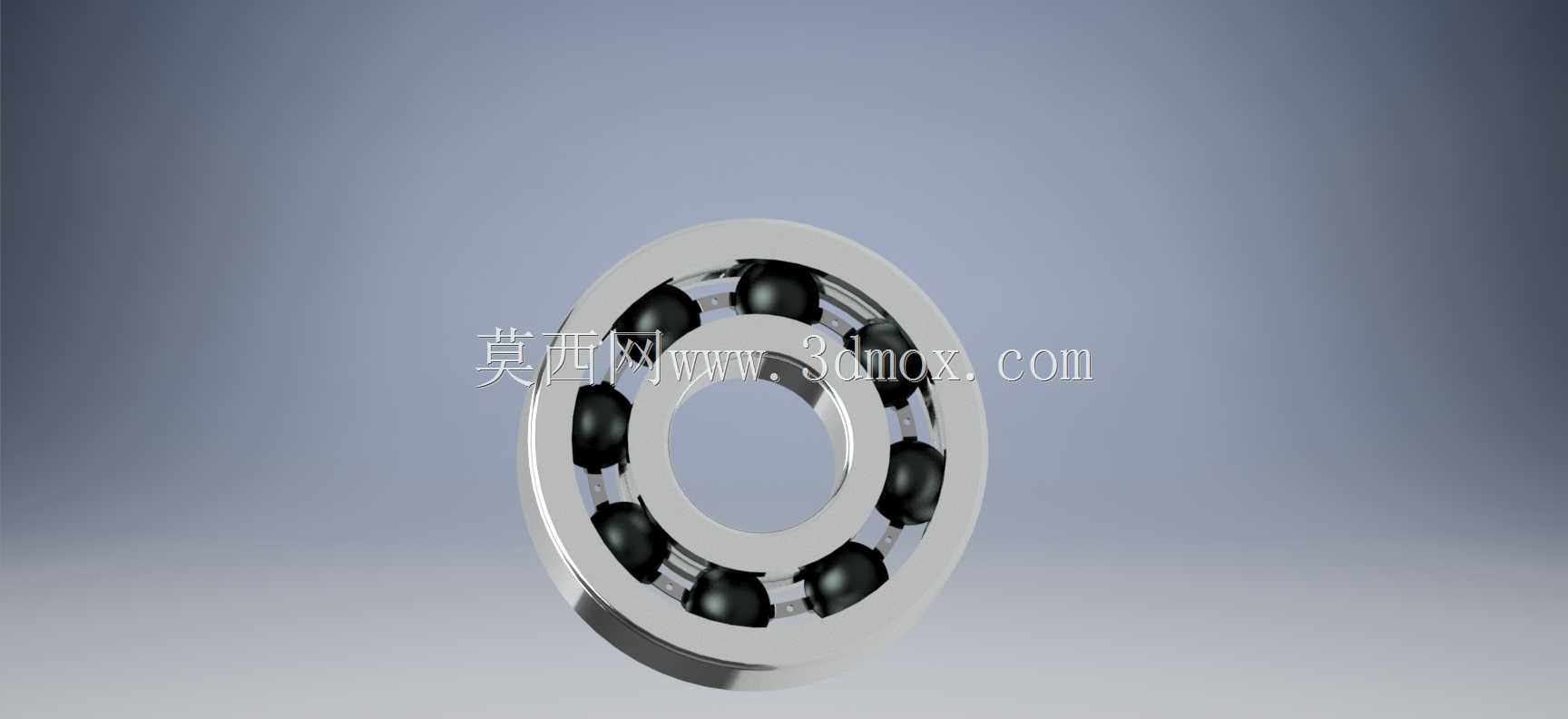

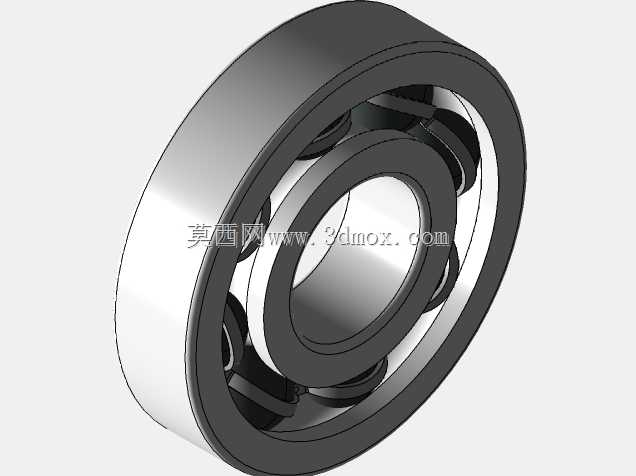

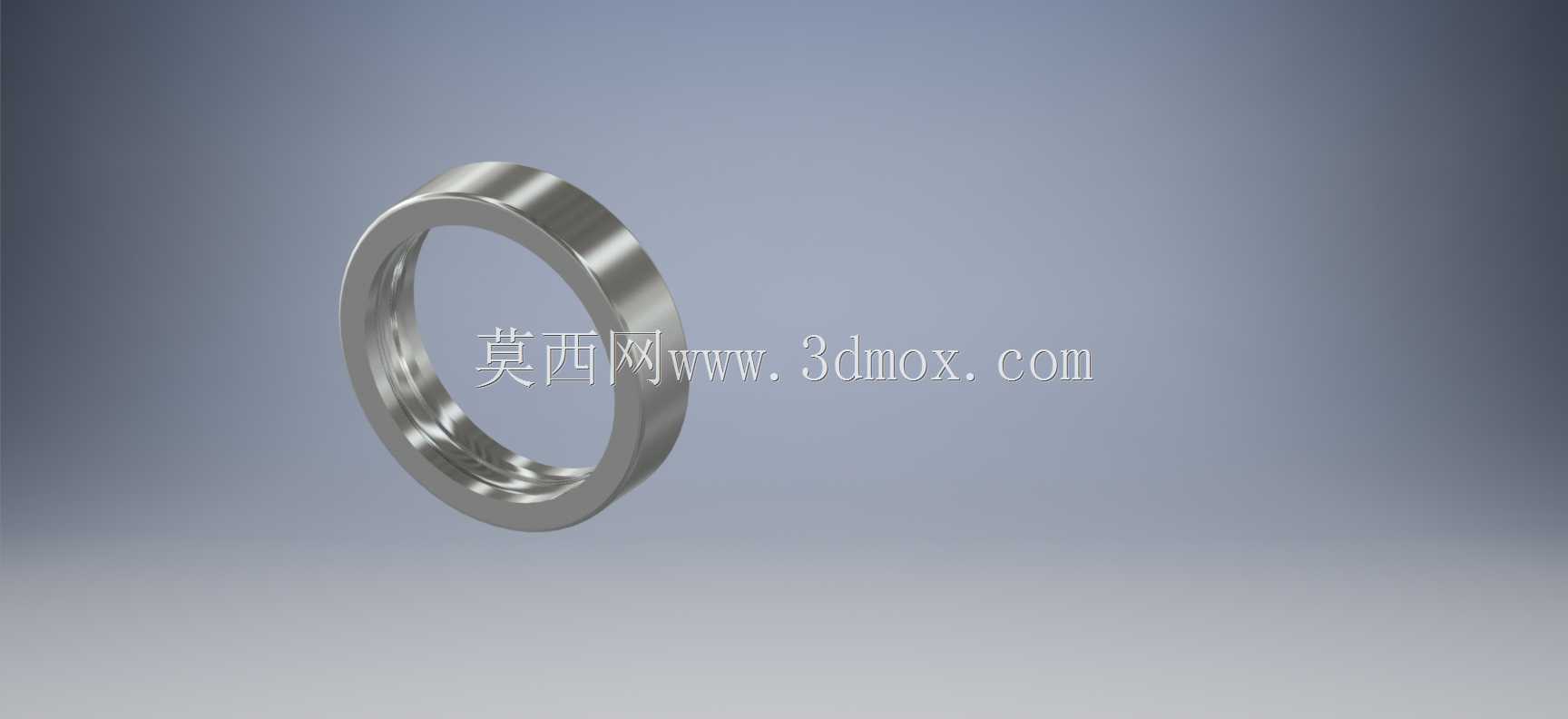

　　这款深沟球轴承的三维结构完整呈现了内圈、外圈、滚动体与保持架四大核心组成，黑色滚动体沿滚道周向均匀排布，保持架将各滚珠等距分隔，避免运转过程中相邻滚动体直接接触产生摩擦与碰撞，整体构型对应径向承载为主的旋转支撑场景。从实际设备应用来看，这类轴承广泛布置在中小功率电机输出端、小型输送机辊筒、家电电机转轴、精密仪器回转部位以及普通传动箱的支撑位，主要承担转轴运行过程中的径向载荷，也可在转速较高、轴向载荷不大的工况下承受一定双向轴向力，是旋转机构里控制轴系径向跳动、保障回转精度的基础零件。设计过程中首先要确定内圈孔径与轴颈的配合边界，内圈内孔需与安装轴形成指定公差的过渡或过盈配合，外圈外径则要和轴承座孔匹配，

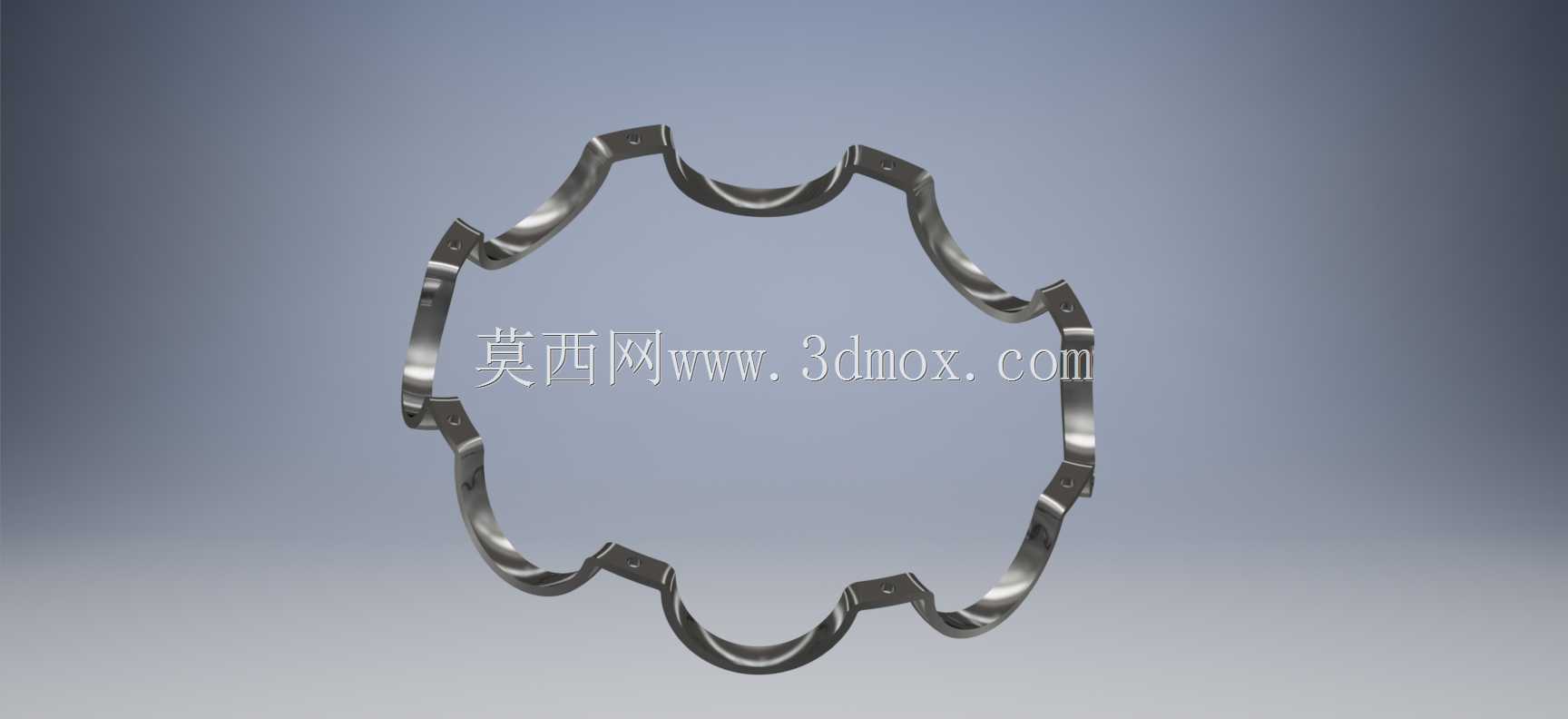

　　安装时的轴向定位台阶高度不能超过套圈倒角尺寸，否则会造成端面贴合不实甚至装配干涉。滚道的曲率半径需要与滚动体直径匹配，沟道过深会增大摩擦阻力，过浅则会降低承载能力与运转稳定性，保持架的兜孔间隙要预留热膨胀空间，同时限制滚珠的径向窜动量，保证高速旋转时滚动体不会出现卡滞。该模型还原了轴承的装配关系，套圈的金属质感与滚动体的差异化呈现，能直观看到各零件的位置约束，在做轴系布局时，可直接参照其外形轮廓预留安装空间，核对轴承座的孔位尺寸、端盖的压紧位置以及密封件的排布空间。选型阶段要结合轴的转速、载荷大小与方向确认轴承的尺寸系列，相同内径下不同宽度与外径系列的承载能力差异明显，重载场景需选用更宽的尺寸系列，轻载高速场景则优先选轻量化系列。

　　建模时套圈的倒角、滚道的圆弧过渡、保持架的冲压或实体构型都要符合实际加工逻辑，不能出现无法落地的尖锐结构，保持架的材质与结构形式也会影响极限转速，实体保持架更适合中低速重载，冲压保持架则在常规转速下成本更低。这类基础件的三维建模重点不在复杂曲面，而在配合关系与尺寸边界的准确还原，确保装配到整机中时，轴的回转中心与轴承座孔保持同轴，不会因为建模偏差导致后续工程图尺寸错误，也能在干涉检查阶段提前发现轴肩、端盖与轴承之间的位置冲突。
