精密螺旋锥齿轮传动结构设计

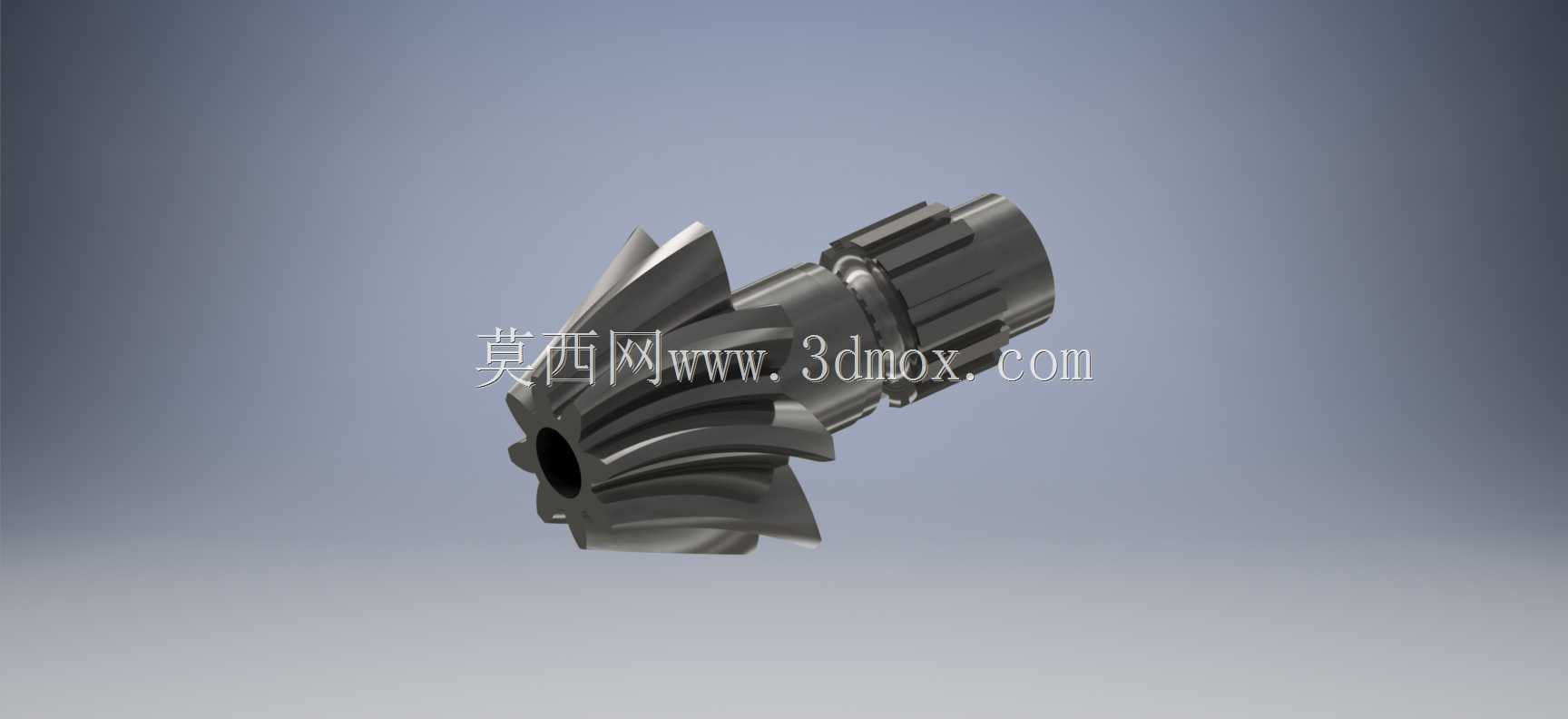

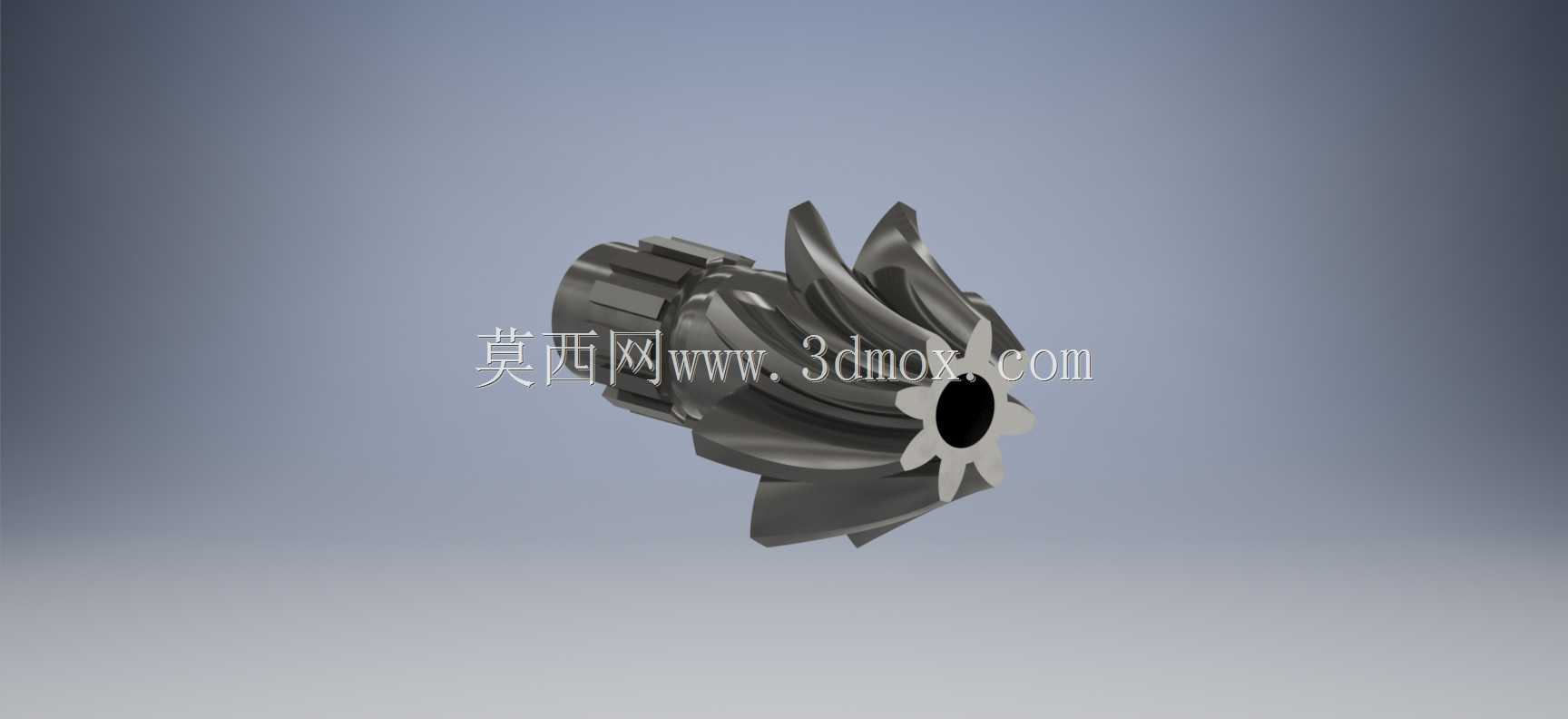

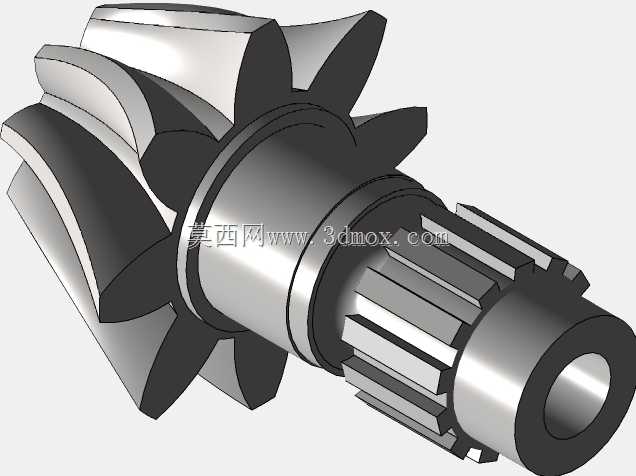

　　这款螺旋锥齿轮的三维结构，核心应用于相交轴间的动力换向与扭矩传递场景，在小型动力头、便携电动工具、精密进给机构以及通讯设备的微调传动模组中都能见到同类结构的身影。不同于直齿锥齿轮的瞬时全线接触，该齿形采用连续螺旋渐开线齿向设计，啮合过程中轮齿从一端逐步平滑切入再从另一端退出，重合度远高于直齿结构，运转时的冲击载荷被大幅削弱，传动噪音与振动控制表现更优，尤其适合中高转速、对运行平顺性有要求的紧凑传动链路。从结构细节来看，齿轮一端集成了外花键连接段，用于和输出轴或联轴器实现周向固定，可传递较大扭矩同时保证同轴度；轮齿根部做了平滑过渡圆角，避免热处理与交变载荷下的应力集中，齿顶与齿侧的修形量在建模阶段就已纳入考量，

　　可补偿实际装配误差与承载后的弹性形变，防止齿端边缘接触引发的早期磨损。设计这类齿轮时，首先要根据传动比确定分锥角与齿数匹配，再结合安装空间限定轮坯的外锥距与齿面宽，齿面宽通常控制在外锥距的四分之一到三分之一区间，过宽会导致小端齿槽过窄增加加工难度，过窄则会降低啮合承载能力。模型中齿轮的轴向定位基准为花键端的轴肩端面，装配时需保证配对齿轮的节锥顶点重合，轴向窜动量需控制在允许公差范围内，否则会破坏齿面接触区位置，引发偏载、噪音甚至断齿问题。从安装边界来看，该齿轮整体径向尺寸紧凑，花键段的直径与长度决定了与之配合的轴孔尺寸，预留的轴向安装空间需覆盖齿轮总长度并留出锁紧件的位置，径向空间则要保证齿顶圆与壳体壁面留有足够安全间隙，

　　避免运转时发生干涉。这类螺旋锥齿轮的建模过程需要精准还原齿面的螺旋角与渐开线齿廓，齿面曲率变化直接影响后续数控加工的走刀路径与接触区校验，结构工程师在选型时可直接通过该三维模型完成装配干涉检查、啮合轨迹模拟与载荷工况下的强度校核，无需再反复测绘二维图纸，大幅缩短传动模组的开发迭代周期。在实际工况中，该类齿轮通常配对使用，两轴轴线呈空间相交状态，可将输入的旋转运动换向90度输出，在空间受限的设备内部替代多级平行轴传动结构，有效缩减整机的体积与重量。
