金属轨道导向轮结构设计方案

项目分类:通用机械零部件 发布时间:2022-06-09 ID:653103
  • 金属轨道导向轮结构设计方案
  • 金属轨道导向轮结构设计方案
  • 金属轨道导向轮结构设计方案

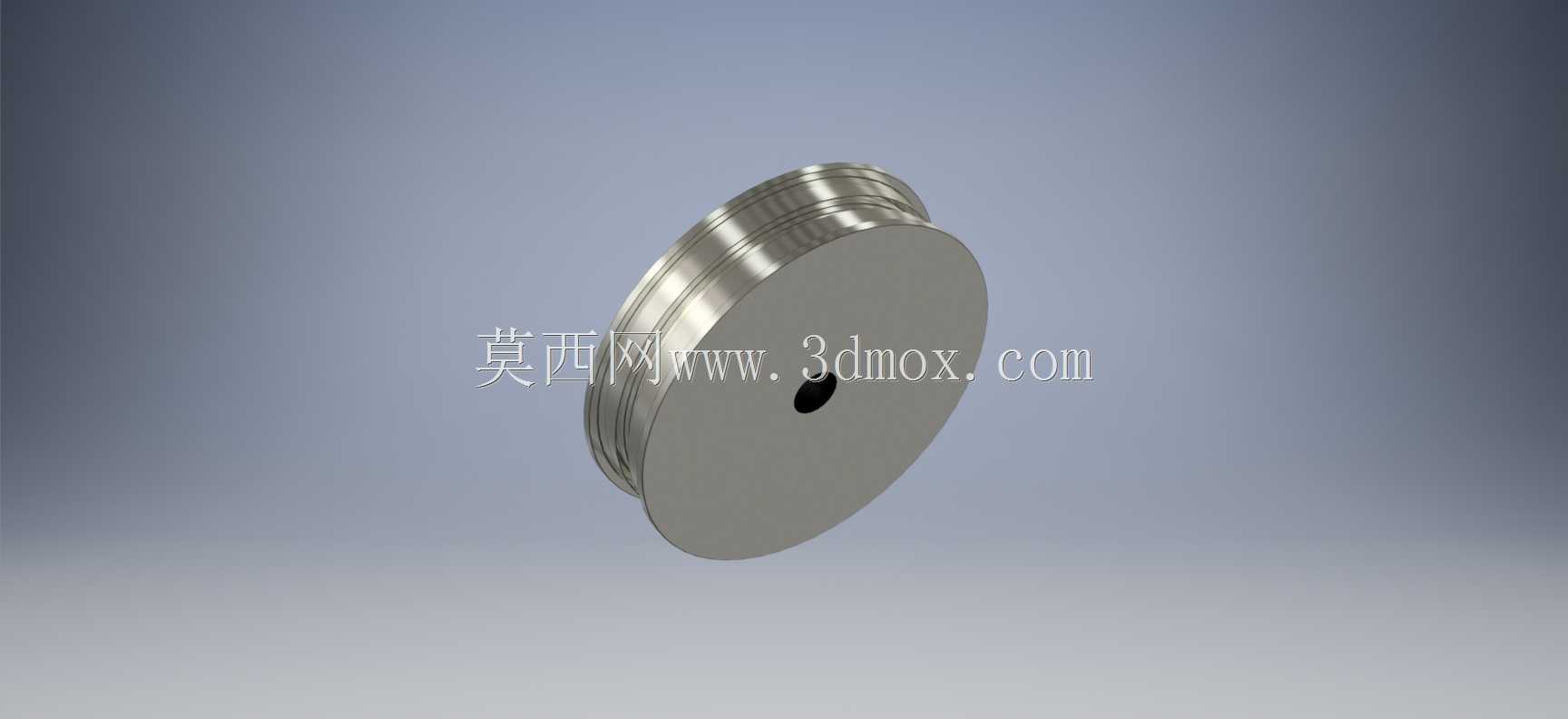

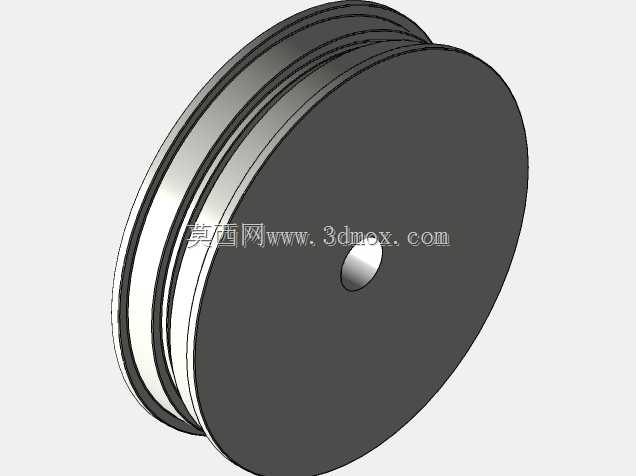

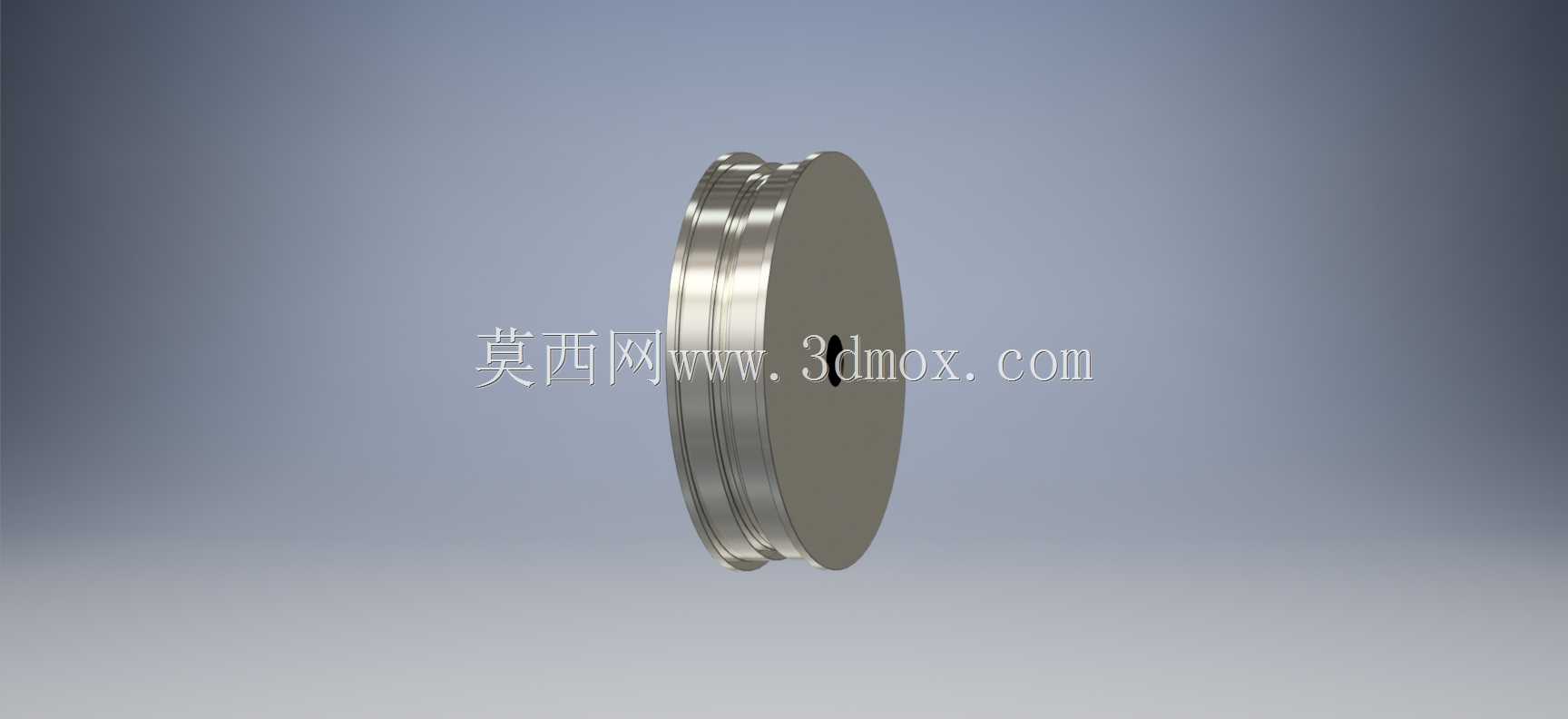

  该轮体零件主要适配沿钢制型材、圆轨做直线往复移动的轻载行走机构,常见于小型物流输送线、移动式工装夹具、轻型自动化吊具以及户外便携牵引设备的行走端,轮缘的双凹槽结构可直接卡在对应直径的金属线材或扁轨上,无需额外加装导向挡边,就能限制轮体沿轴向的窜动,避免行走过程中出现脱轨、跑偏问题。从结构细节来看,轮体一侧为大直径平整端面,可作为安装基准面贴合设备支架侧板,另一侧延伸出带两道环槽的轮缘,环槽的槽底圆弧经过匹配设计,和轨道接触面形成线接触副,滚动过程中摩擦阻力更小,长期运行磨损也更均匀。中心开设的通孔用于穿装转轴,孔的公差可适配标准滚动轴承或铜套,既可以通过螺栓轴直接锁固在支架上做定轴转动,也能配合偏心轴调整两轮的中心距,

  以此消除轮槽和轨道之间的配合间隙,降低行走时的晃动量。设计阶段优先考量了安装边界的控制,轮体总厚度控制在较薄区间,即便安装在两侧板间距狭小的设备端部也不会出现干涉,大端面的外径大于轮缘部分,可在侧向上形成限位,当设备受到侧向冲击力时,大端面会先抵住支架或轨道侧面,避免轮缘直接受侧向载荷发生断裂。这类轮体在实际选型时,需要重点核对轮槽圆弧和所用轨道的直径匹配度,槽底圆弧过大容易出现轮体卡滞,过小则会导致接触应力集中,加速槽面磨损;同时中心孔的同轴度、轮缘的径向圆跳动都需要控制在合理公差范围内,否则高速行走时会产生周期性振动,影响整套移动机构的运行平稳性。建模过程中可将轮体拆分为基体轮芯和表面耐磨层两个结构部分,

  针对不同使用场景替换材质参数,比如室内无尘环境可选用POM材质降低运行噪音,户外重载场景则改用不锈钢或淬火钢材提升承载能力,双槽的设计还允许同时嵌入两根平行轨道,进一步提升轮体的抗倾覆能力,在一些倾斜布置的导轨机构中,这种双槽结构比单槽轮的防脱可靠性高出不少,即便轨道存在少量安装变形,轮体也能顺着槽面自动回正,不会出现卡停故障。
