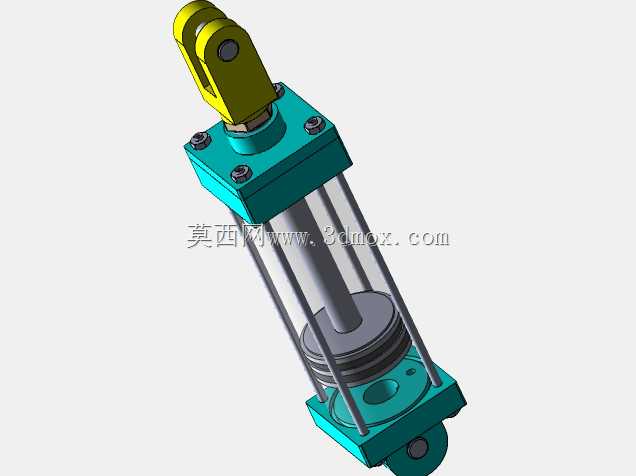

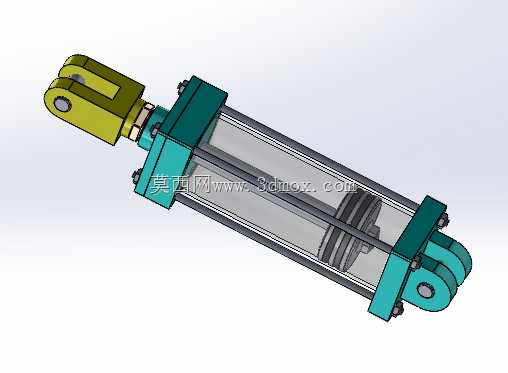

双耳环铰接式标准拉杆液压缸结构

　　这款双耳环铰接式拉杆液压缸，是工业液压系统里承担直线往复推力输出的核心执行元件，在冶金产线工位夹紧、工程机械工作装置驱动、机床工装夹具锁止、自动化升降工位推送、重型物料翻转机构等场景中广泛使用，区别于法兰固定式油缸的刚性安装逻辑，两端铰接耳环的结构允许油缸在驱动摆臂、翻转架这类随动轨迹存在小幅角度偏移的机构时，自动补偿安装同轴度误差与动作过程中的铰接点摆角，避免活塞杆受径向侧向力导致的密封件偏磨、杆体拉伤故障。

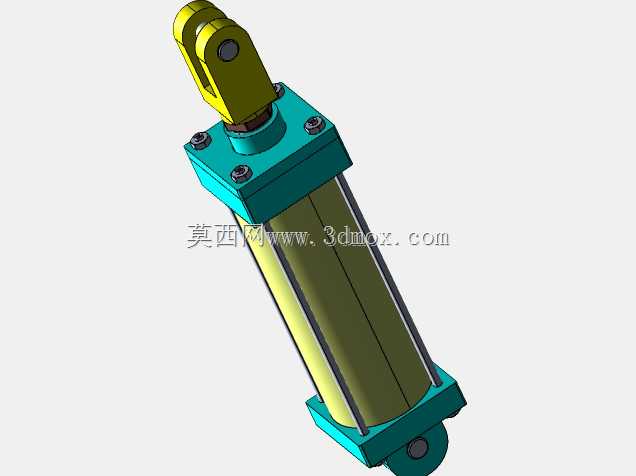

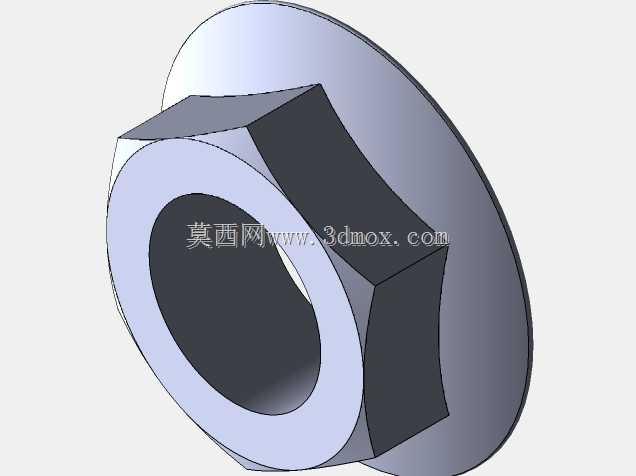

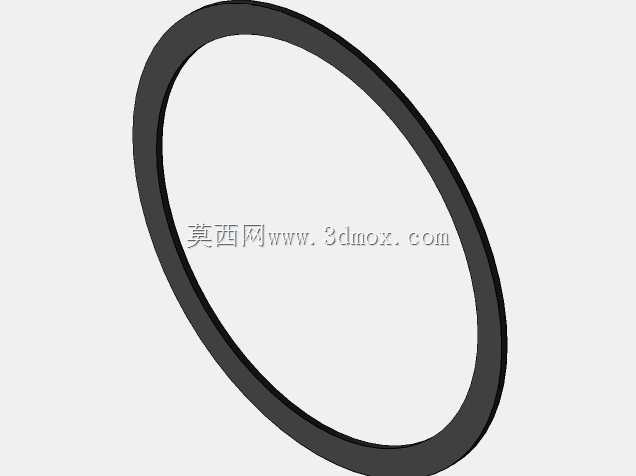

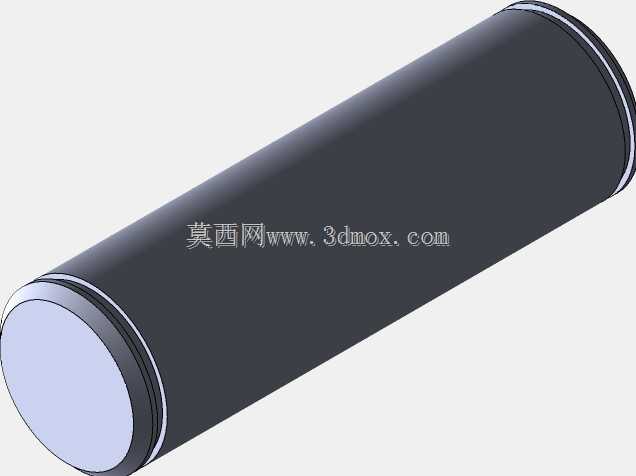

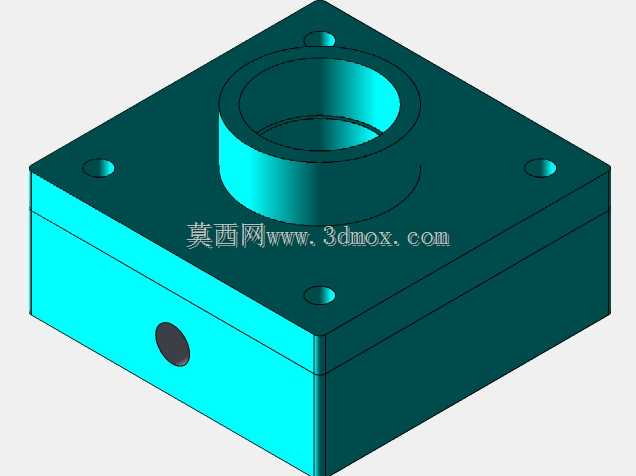

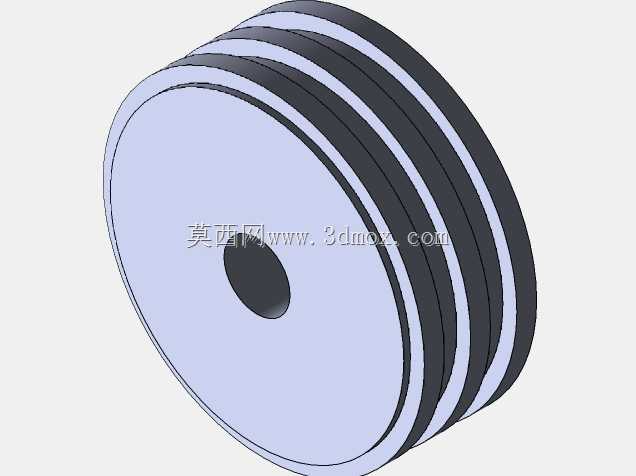

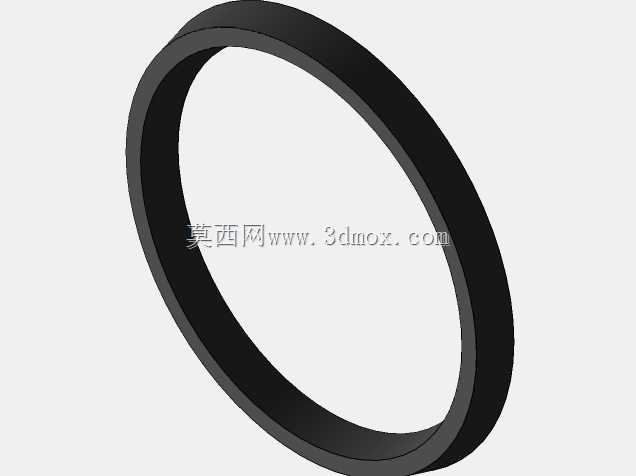

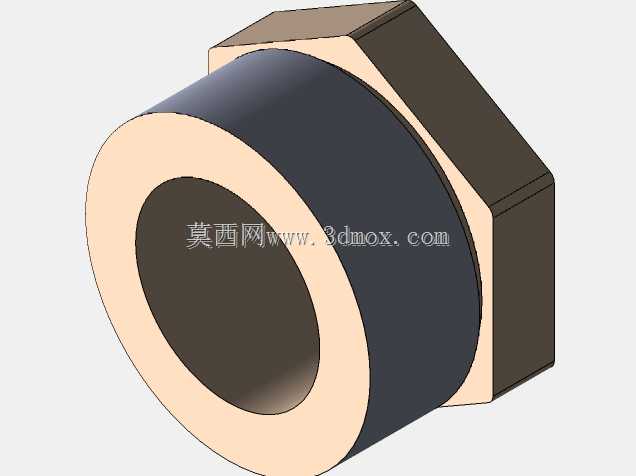

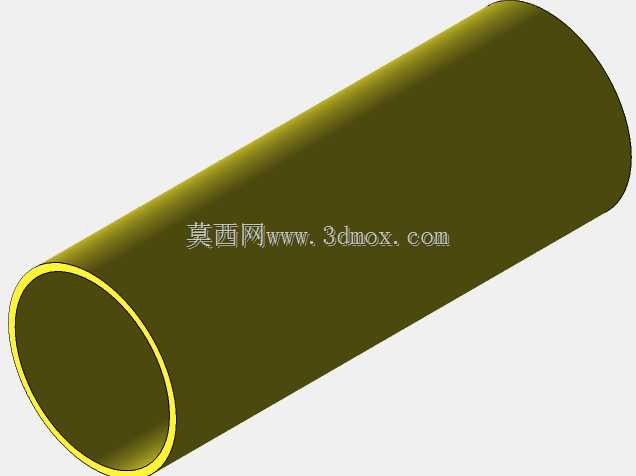

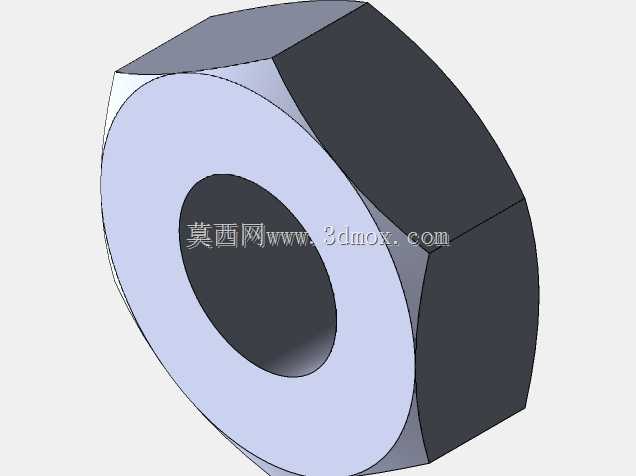

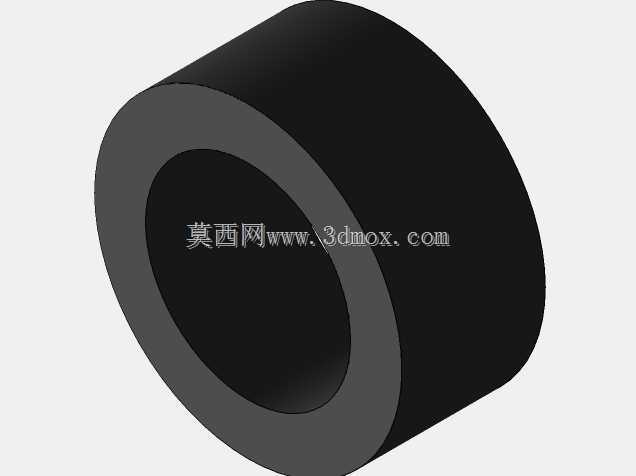

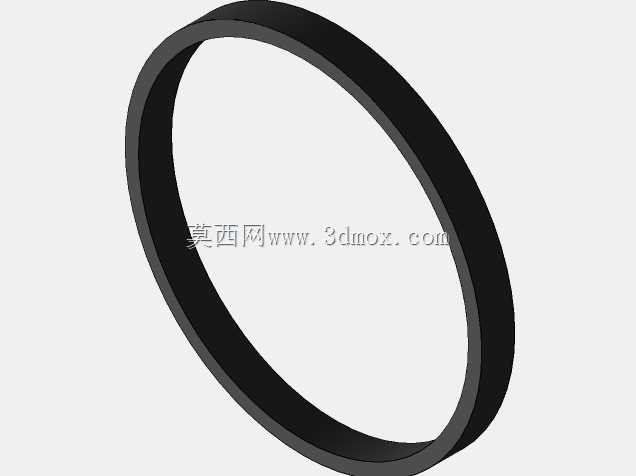

　　从结构设计逻辑来看，这款油缸采用行业通用的四拉杆锁紧装配形式，四根高强度拉杆贯穿前后端盖与缸筒，通过两端锁紧螺母施加预紧力，将缸筒、端盖、密封组件牢牢压合为一体，缸筒选用高精度珩磨无缝钢管，内壁粗糙度控制在Ra0.4以下，既可以给活塞往复运动提供低摩擦的导向面，也能保证高压工况下缸筒不会出现径向鼓胀变形；活塞组件集成了多道组合密封，包含耐磨导向环、唇形主油封、防尘圈与缓冲密封，工作压力覆盖常规中低压到16MPa重载工况，无杆腔与有杆腔的进出油口布置在端盖侧，可直接对接标准液压管路，换向阀通断压力油即可驱动活塞杆伸出、缩回，输出稳定的推拉力。

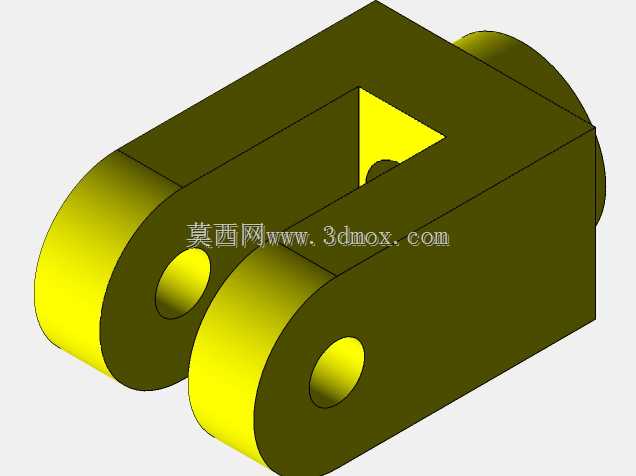

　　两端的铰接耳环内预制了销轴安装孔，安装时通过铰接销轴分别和设备机架、被驱动摆臂完成铰接，安装边界上，耳环孔中心距为整机核心安装尺寸，选型时需要预留活塞杆全行程伸出后的总长度空间，以及缩回状态下的最小安装距，缸筒外侧的四根拉杆外轮廓为整机最大径向尺寸，布置管路时需要预留扳手空间，避免和周边机架、管线发生运动干涉；活塞杆表面做了高频淬火加硬铬电镀处理，硬度与耐磨性能优异，外露杆面的防尘圈可以阻挡车间粉尘、焊渣、切削液进入缸内，大幅延长油缸的无故障运行周期。这类拉杆油缸的零部件通用化程度极高，密封件、拉杆、端盖都可快速拆换维护，非常适合需要频繁调整工位动作、运维要求简便的工业现场使用。
