M5汽车轮毂轮辋结构设计方案

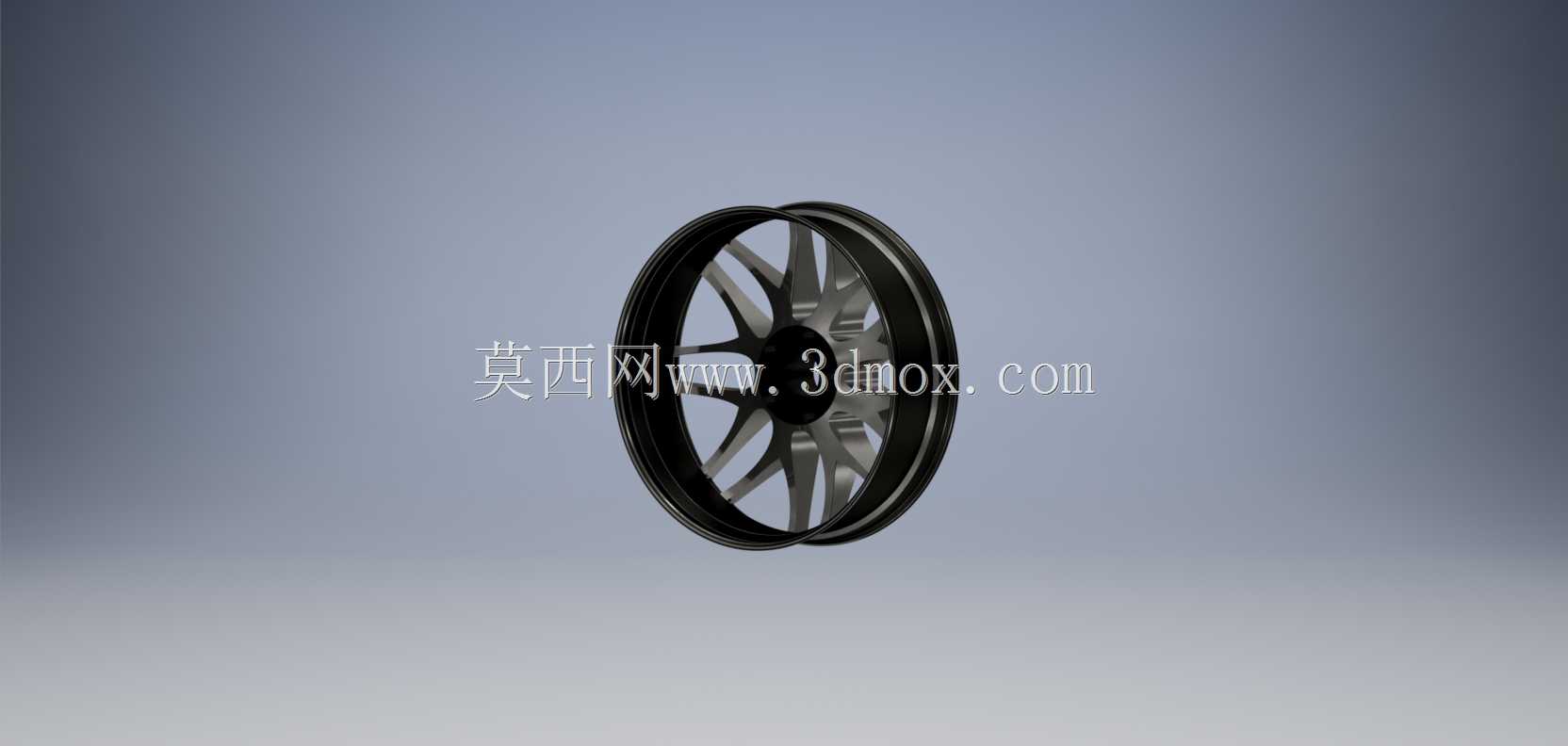

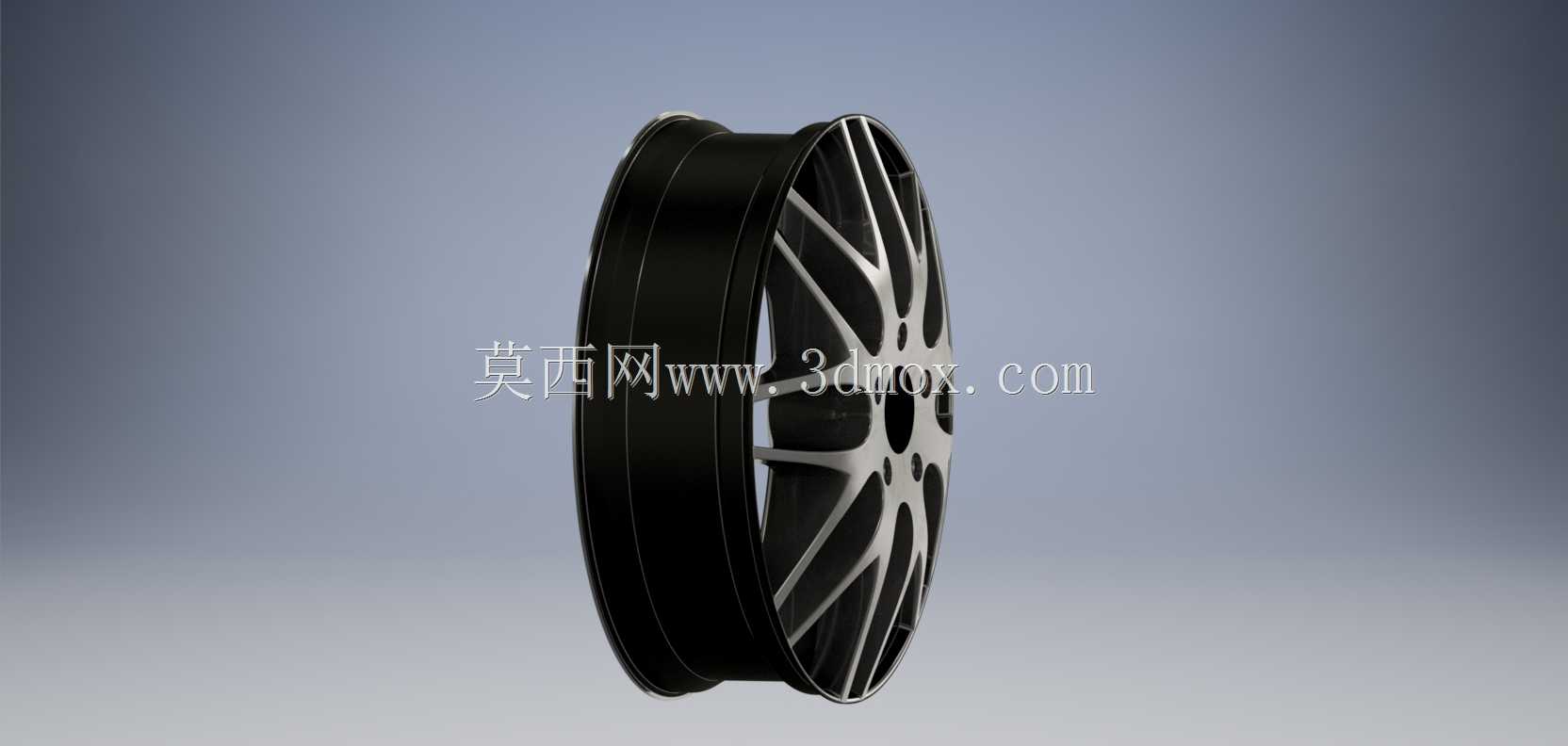

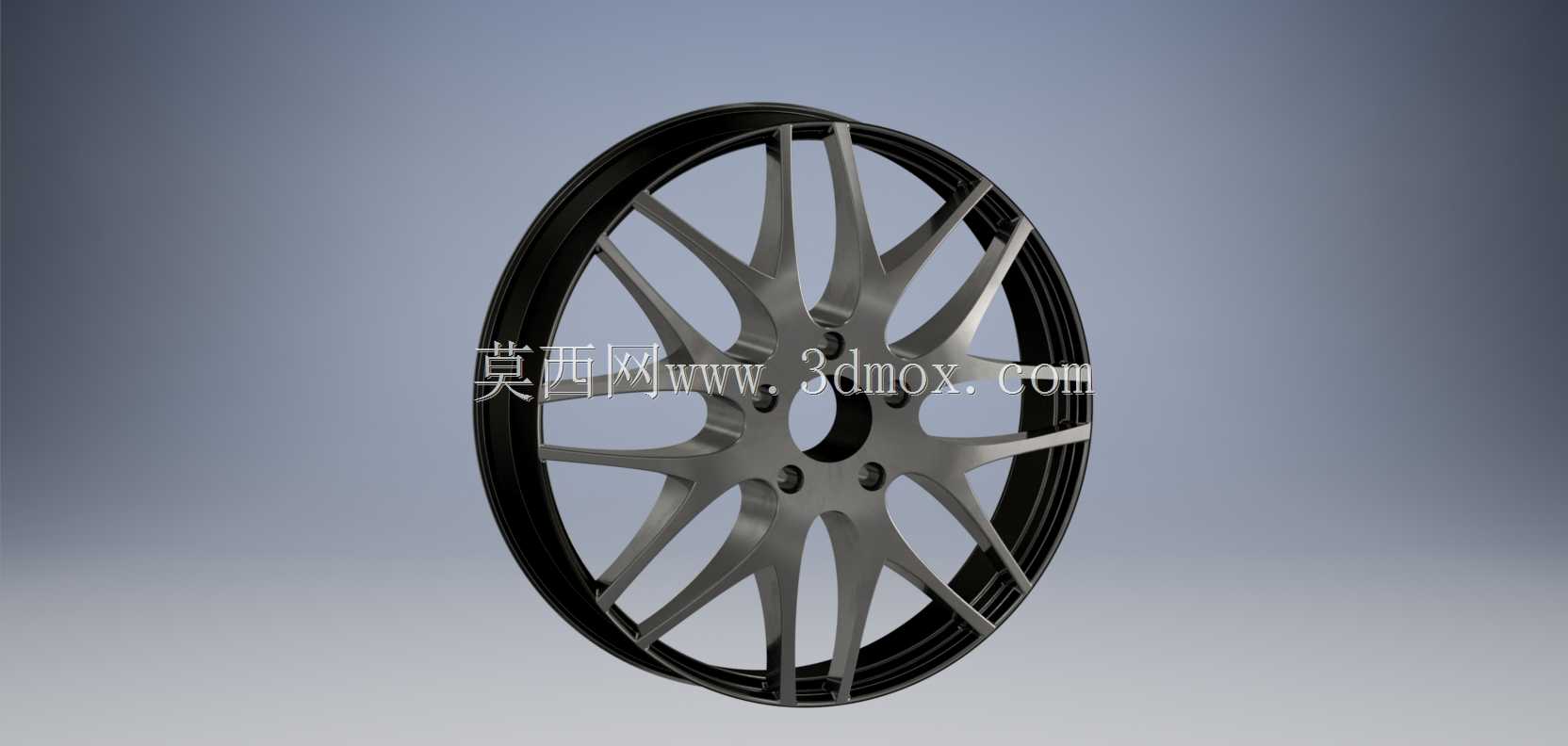

　　这款轮辋模型的设计核心围绕乘用车行走系统的承载与装配需求展开，整体采用多辐条分叉式结构，在保证轮体刚性的同时控制自身重量，适配常规M5规格车型的改装与配套使用场景。从安装边界来看，轮盘中心预留了轴头安装孔，周围均匀分布五个螺栓过孔，孔位间距严格按照对应车型的PCD参数设定，可直接与原车转向节、制动盘的安装面贴合，无需额外加装转接法兰。轮辋边缘采用加强卷边结构，能够在轮胎拆装过程中承受撬棒的局部作用力，也能在车辆经过坑洼路面时缓冲胎侧传来的冲击，避免轮缘出现变形开裂的问题。

　　在实际使用场景中，这类轮毂多用于民用轿车的日常行驶与轻度改装场景，轮辐的镂空造型一方面可以引导流经制动系统的气流，带走刹车盘与刹车片摩擦产生的热量，降低制动系统出现热衰减的概率；另一方面多辐条的受力结构可以将路面传来的冲击均匀分散到整个轮盘，避免应力集中在单根辐条上引发断裂风险。设计过程中需要重点控制轮辋的偏距参数，偏距直接决定了车轮安装后与翼子板、悬架摆臂之间的间隙，偏距过小会导致轮体向外凸出，容易在满载时剐蹭翼子板内衬；偏距过大则会让轮体内缩，可能与减震器、刹车卡钳发生运动干涉。建模时需要同步校核轮胎的匹配宽度，轮辋的J值决定了可适配的轮胎断面宽度范围，过窄的轮辋搭配宽胎会导致胎侧过度拉伸，影响轮胎的接地面积与抓地性能；过宽的轮辋搭配窄胎则会让胎侧向内收缩，降低轮胎的支撑刚性。

　　从结构细节来看，轮辐与轮辋筒体的衔接位置做了平滑过渡处理，没有出现尖锐的转角，能够有效降低铸造过程中的应力集中问题，也能减少后期机加工时的刀具损耗。中心孔的直径需要与轴头外径精准配合，装配时起到定位作用，避免车轮高速转动时出现偏心抖动。螺栓孔周围设计了局部加厚的凸台，用来分散螺栓紧固时的压应力，防止长期使用后孔位出现压溃变形。轮辋筒体的内侧预留了气门嘴安装孔，位置避开了辐条的遮挡，方便后期充气与胎压检测。整个轮体的外形曲面连续顺滑，既满足空气动力学的减阻需求，也兼顾了外观的装饰效果，同时所有安装尺寸都符合常规乘用车的装配规范，可直接用于整车配套的结构验证与改装方案的干涉校核。
