乘用车胎面花纹结构三维数模设计

　　该模型围绕乘用车辆常规充气轮胎的主体结构展开，重点还原胎面块状花纹、周向沟槽与侧壁轮廓的几何关系，可用于底盘总装布置校核、轮胎包络分析以及行走系统方案沟通。实际装车场景中，轮胎承担承载、缓冲、抓地与转向传力等作用，胎面花纹直接影响湿地排水、干地附着、噪声表现与磨损均匀性，因此在结构设计阶段需要把花纹块排布、沟槽深度和胎肩过渡同时纳入考量。

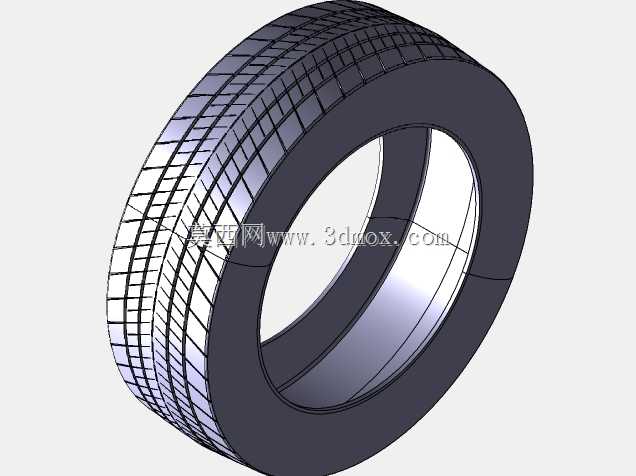

　　从建模思路看，先以旋转方式建立胎体基础环面，确定内圈安装直径、断面宽度与胎侧曲率，再在胎面外表面划分周向与横向花纹区域。模型中可见多道纵向主沟与横向细槽形成的连续网格，花纹块边缘保留清晰棱线，便于观察接地时的块体支撑关系。胎侧采用平滑弧面连接胎圈与胎肩，既体现橡胶件的外观连续性，也为后续与轮辋、翼子板、转向节等周边件的间隙检查提供参照。

　　安装边界方面，内圈圆柱面需与轮辋名义直径匹配，胎圈区域决定轴向定位与密封支撑；断面宽度、外直径和静载半径会影响整车离地间隙、轮罩空间、速比换算以及悬架跳动极限。若用于总装校核，还需结合轮胎最大转向角、跳动上极限和防滑链预留空间，确认胎肩与翼子板内衬、减振器及下摆臂之间不发生干涉。

　　花纹设计并非单纯外观造型。周向主沟负责快速排出接地面积水，横向沟槽增强咬边效果，密集钢片槽可改善低温或湿滑路面下的边缘抓附，但过多细碎沟槽也会降低块体刚性并增加滚动变形。模型把花纹块按节距重复排列，能够直观展示胎面噪声的周期性来源；胎肩位置的连续大块结构则有利于弯道承载与耐磨表现。对于结构工程师而言，这类数模的价值不在于表达橡胶配方或帘线层细节，而在于提供可测量的外部轮廓、花纹拓扑和装配边界，使底盘、车身、转向与制动系统在同一空间基准上完成协同设计。
