多工位连续式板材表面抛光研磨设备

　　这套设备面向金属或非金属板材的连续表面处理工序，整体采用贯通式布局，工件从机身一端送入，经过多组研磨工位后从另一端输出，可嵌入板材加工产线完成去毛刺、打磨、抛光或表面拉丝作业。机身主体为长箱形焊接机架，内部布置输送与研磨执行机构，顶部沿进料方向依次排布五组立式研磨机头，每组机头由独立电机驱动，可根据工艺需求分别配置不同粒度的磨轮或抛光轮，实现粗磨、半精磨、精磨的分级加工。机头安装在横梁导轨上，位置与下压量可单独调整，以适应不同厚度板材和加工余量。机身两端伸出输送辊道，辊道与机身内部输送链板或辊轮保持同一水平面，保证工件平稳进出；进料侧与出料侧均设有导向和限位结构，防止板材跑偏。机架侧面留有检修门，便于更换磨料、

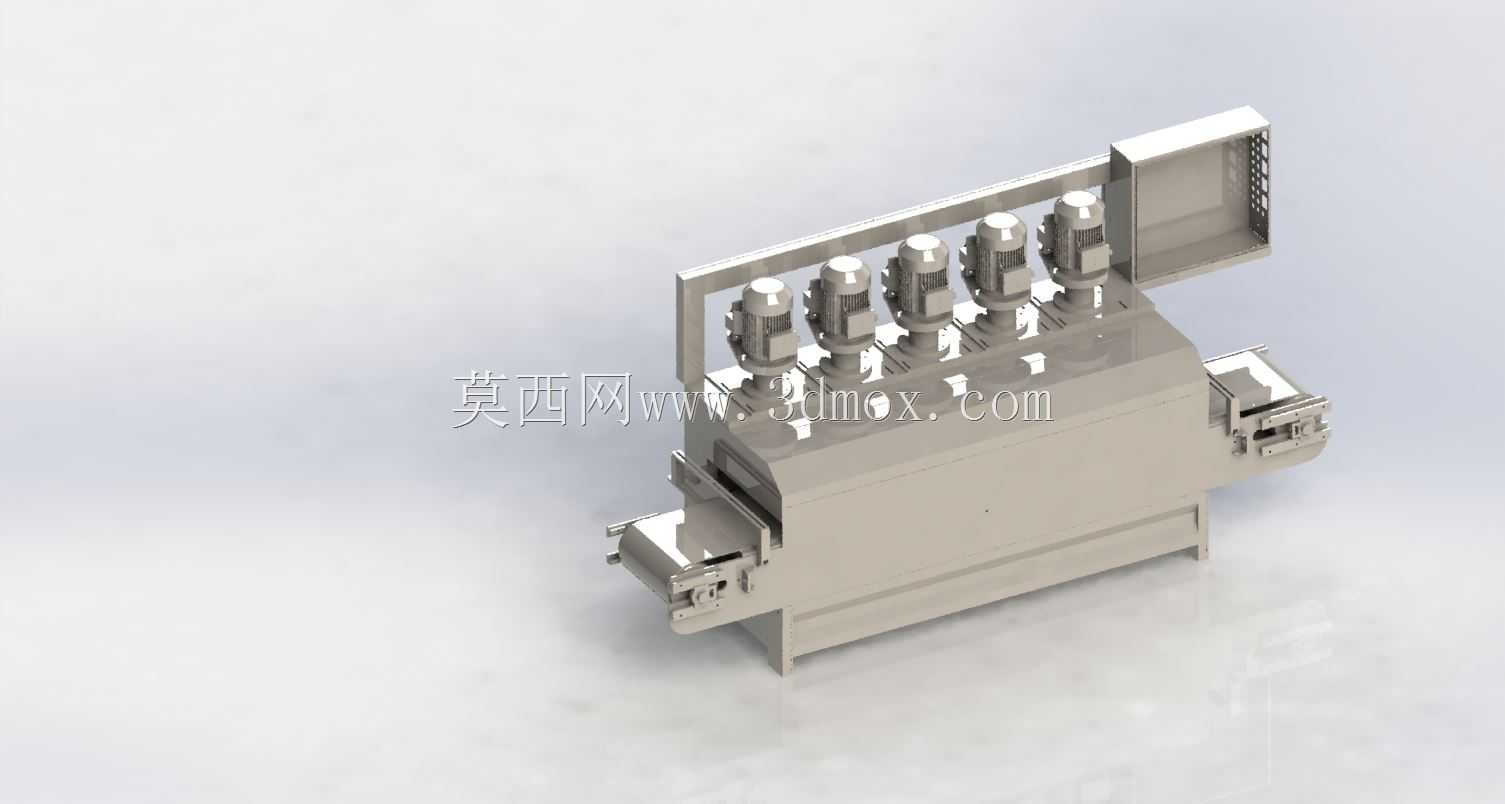

　　清理碎屑和维护传动部件；顶部一侧设置独立电控柜，柜内布置驱动、控制与接线元件，柜门朝向操作侧，方便参数设定与故障排查。底部采用支腿落地安装，支腿间距和高度按整机刚性与操作 ergonomics 设计，安装时需保证机身纵向水平，并在四周预留操作与维护空间。从建模角度看，整机结构分为机架、输送机构、研磨机头、驱动电机、电控柜和外罩防护几个模块，各模块装配关系清晰，电机与机头通过带传动或直连方式输出动力，磨轮工作区域设置防护罩以阻挡磨屑飞溅。设备外形呈长条状，长度方向为工件输送方向，宽度方向容纳机头与检修空间，高度方向满足电机安装与磨轮升降行程；选型时需结合板材宽度、厚度、加工节拍和表面粗糙度要求，确定机头数量、磨轮规格及输送速度，三维模型可直接用于产线布局校核、机构干涉检查和非标改造设计。
