农用轮式拖拉机整机结构设计

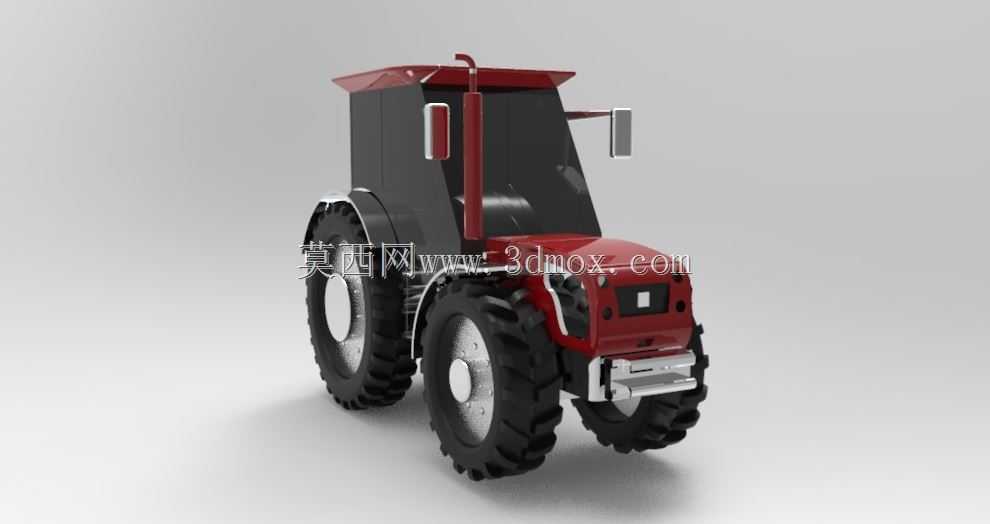

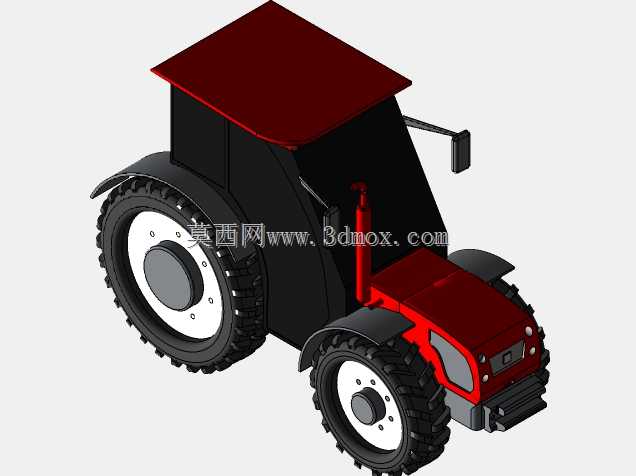

　　该模型完整还原了农用轮式拖拉机的整机结构，覆盖封闭驾驶室、动力舱、行走轮系、前后配重接口等核心模块，可直接用于农机结构教学、整机方案评审、零部件干涉校验等场景。设计阶段优先考虑田间作业的通过性与维护便利性，驾驶室采用框架式结构，预留玻璃安装面与后视镜安装支座，两侧外摆后视镜的支座位置经过视野校核，可覆盖后轮两侧及后方作业区域，减少田间转向、挂接农具时的视觉盲区。前轮采用单胎小转角布局，转向节与前桥的连接位置预留调整间隙，可满足不同地块的转向半径需求；后轮搭配大直径深花纹越野轮胎，轮辋与轮毂的连接螺栓孔位按实际载荷分布排布，胎面花纹深度针对泥泞、松软耕地工况设计，可降低作业时的打滑概率。动力舱位于驾驶室前方，舱体侧面预留散热通风口，

　　前端设置配重安装架，可根据挂接农具的重量匹配对应配重，避免作业时车头翘头。整机外形边界按常规中型农用拖拉机的尺寸比例搭建，整机长度覆盖前配重端到后悬挂接口，宽度包含两侧后视镜外伸量，高度为驾驶室顶部到地面的垂直距离，所有外伸部件均未超出轮距对应的安全边界，可满足常规乡村道路通行、库房门洞进出的尺寸要求。后悬挂接口按标准三点式结构设计，挂接销的位置与尺寸匹配常用农用机具，可直接挂接犁、耙、播种机等设备，动力输出轴的位置预留足够安装空间，可向后续挂接的农具传递动力。底盘部分的车架纵梁采用贯通式布局，发动机、变速箱、后桥的安装支座均在车架上对应定位，各部件之间预留管线敷设空间，制动管路、燃油管路的走向可沿车架内侧排布，避免被田间作物剐蹭。驾驶室内部预留座椅、操纵机构的安装位置，方向盘、换挡杆、踏板的布局符合人机工程要求，驾驶员操作时无需大幅度挪动身体即可完成所有操控动作。
