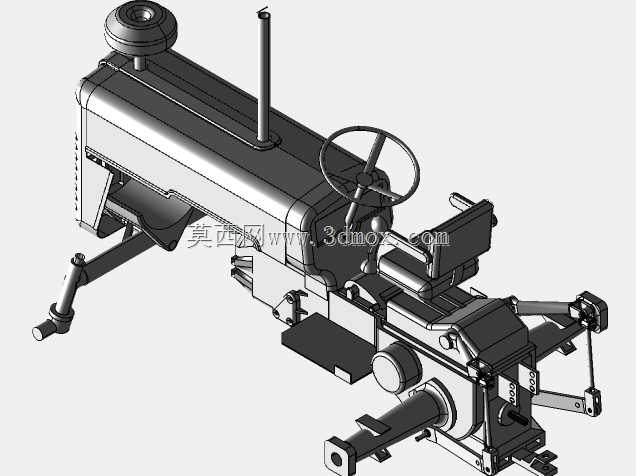

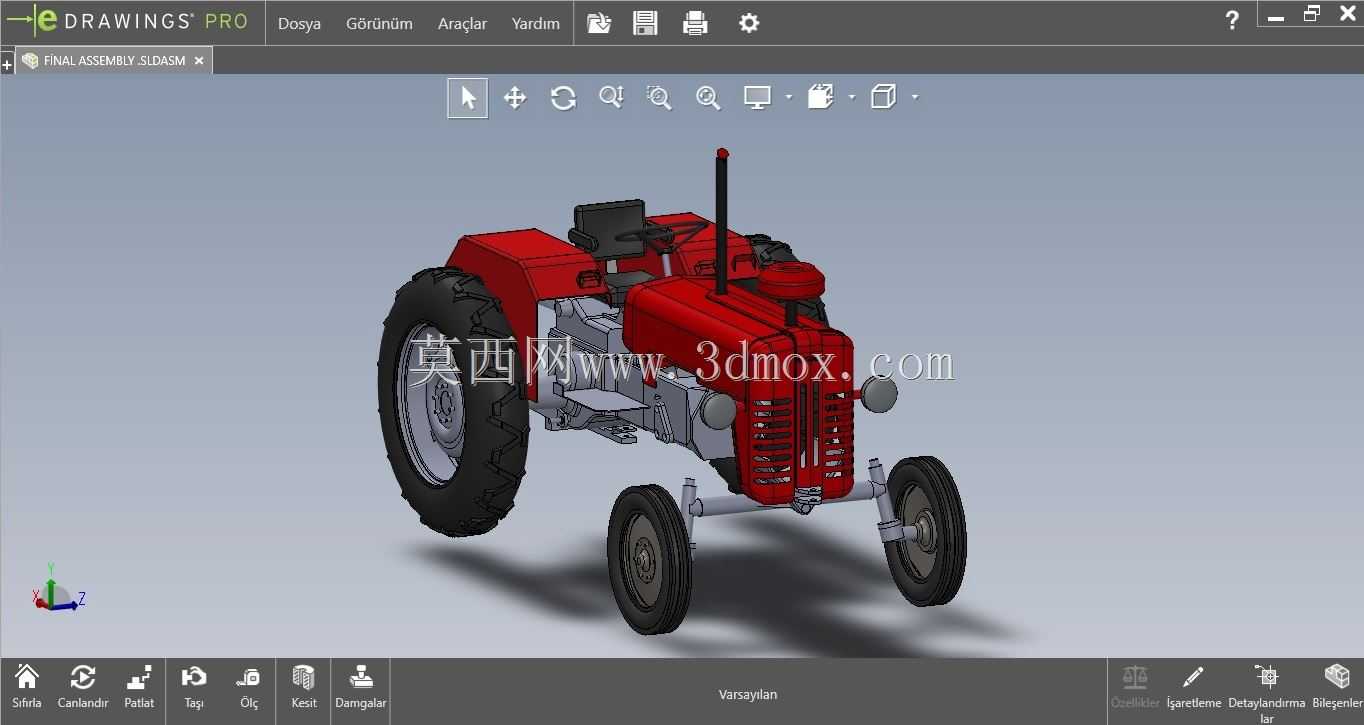

农用轮式拖拉机整机结构设计方案

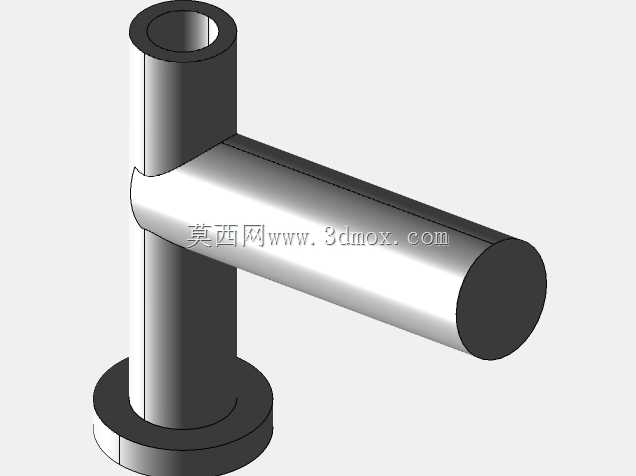

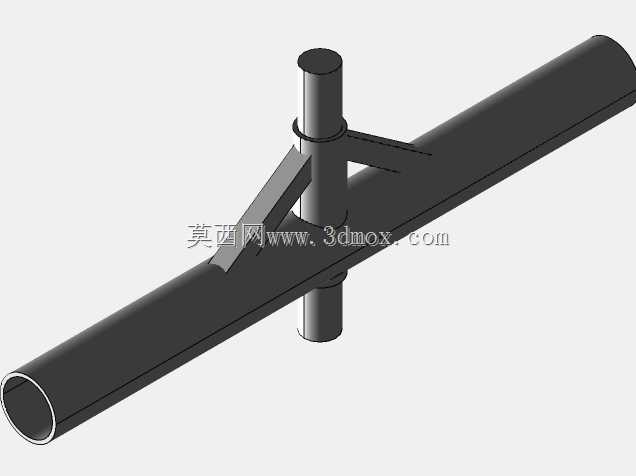

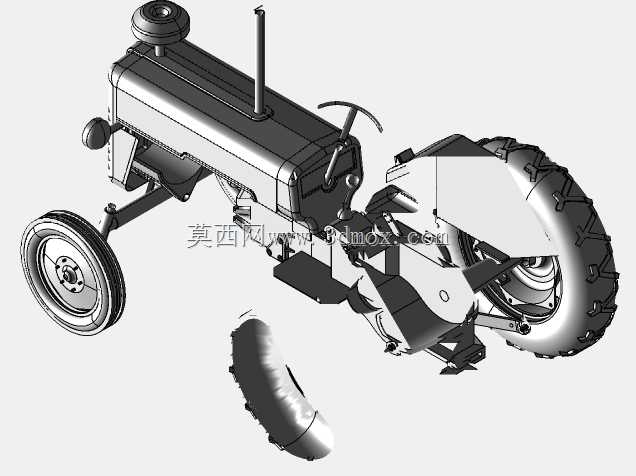

　　这套拖拉机整机结构建模，核心围绕丘陵与平原过渡地带的小地块作业需求展开，没有盲目追求大马力参数堆砌，而是把整机通过性、挂接适配性放在结构设计的首位。从建模的分块逻辑能看出，设计阶段先锁定了前轮转向节的极限摆角边界，再反向推导前桥的安装支座位置，避免实车装配后转向时轮胎与发动机油底壳、前配重支架发生运动干涉。

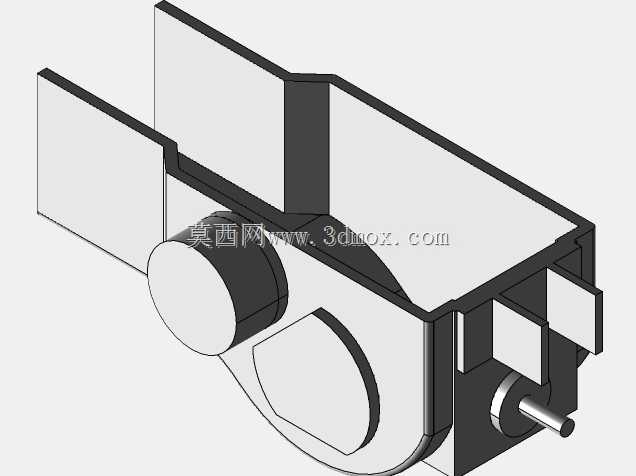

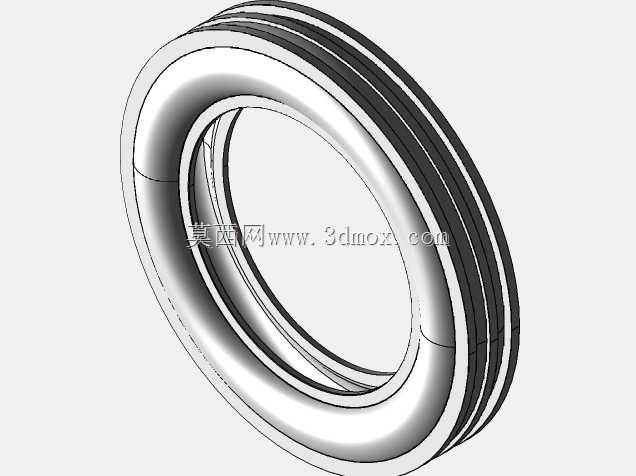

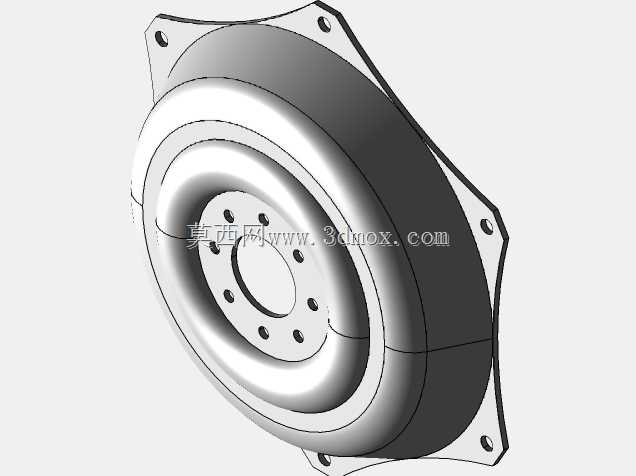

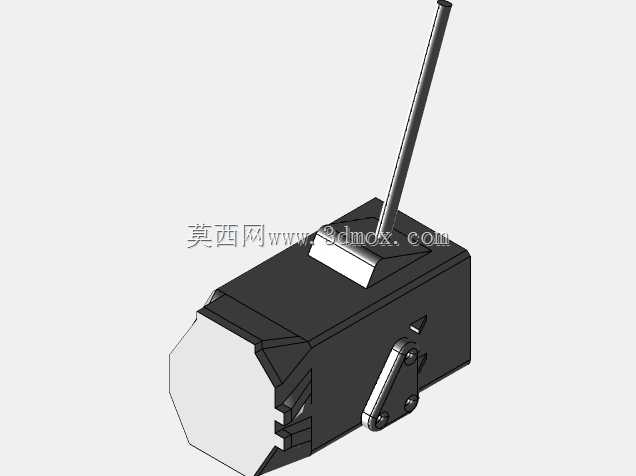

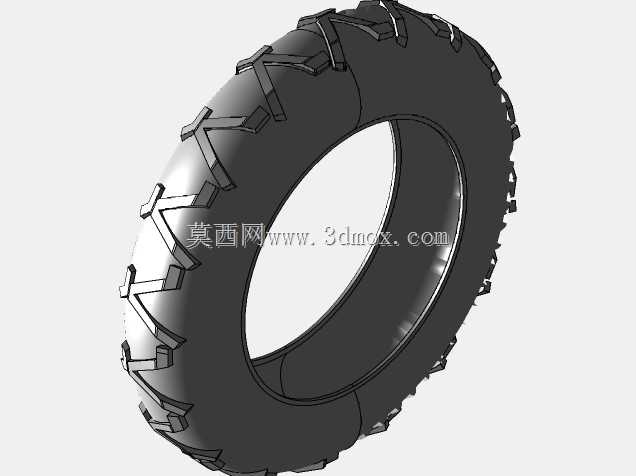

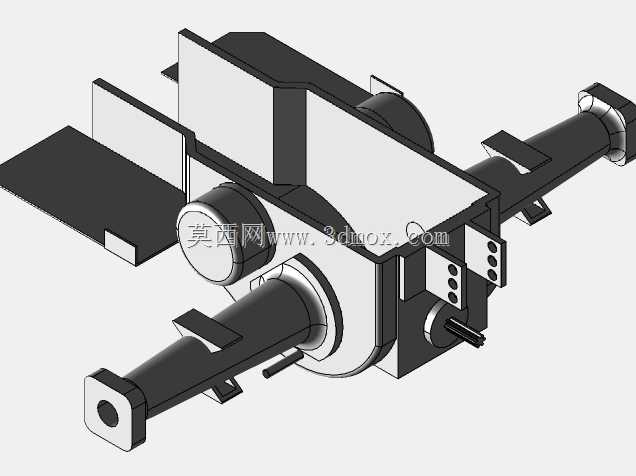

　　底盘部分的建模没有省略关键的安装配合面，变速箱壳体与后桥壳体的对接法兰保留了完整的螺栓孔阵列，连壳体外侧的液压油管固定座都做了对应结构，后续做管路布线时可以直接在模型里测量管夹的安装间距，不用再反复对照二维图纸核对坐标。行走系统的轮胎花纹做了简化但保留了外径与断面宽度的准确尺寸，计算整机离地间隙时可以直接拾取轮胎下沿到变速箱底壳的垂直距离，针对水田作业的高花胎替换方案，也能通过修改轮胎装配模型快速验证轮距变化后的边界。

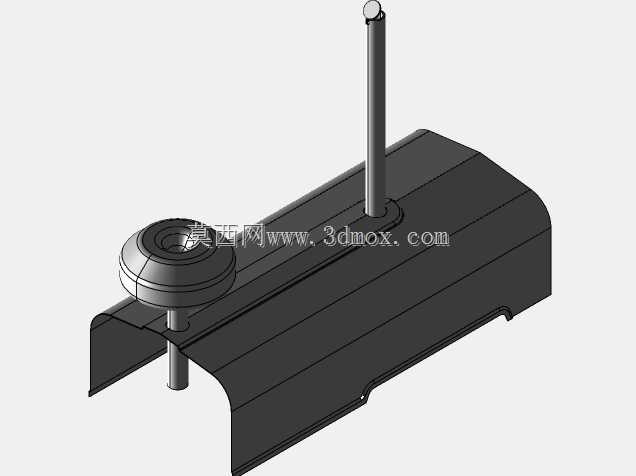

　　整机的动力舱布局做了分层处理，发动机、散热器、空滤器的相对位置完全按照实际维修拆装顺序排布，散热器前端预留了防尘罩的安装卡槽，发动机左侧留出了机油滤芯的拆卸操作空间，右侧则对应启动马达的接线与维护区域，这种建模细节能直接指导后续的工艺拆解，避免样机阶段出现维修工具无法伸入的问题。

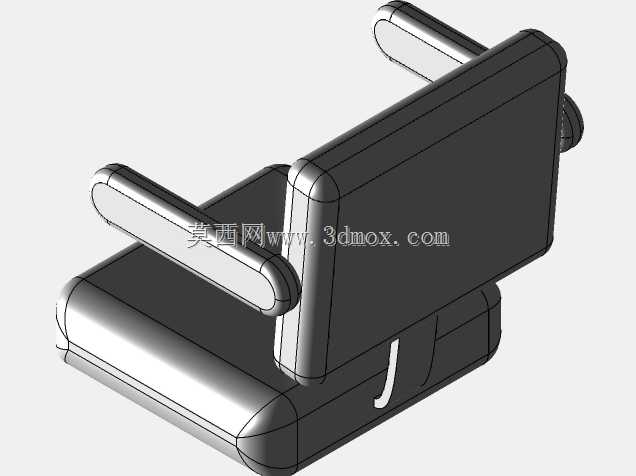

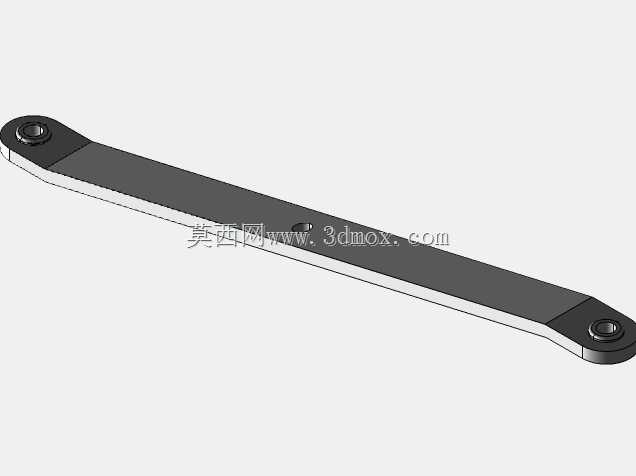

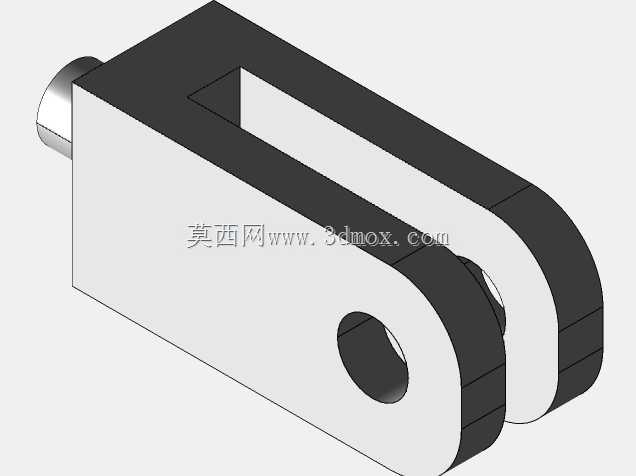

　　后部悬挂系统的建模严格匹配了标准三点挂接尺寸，下拉杆的铰接点位置、提升臂的摆动行程都做了运动约束验证，挂接旋耕机、播种机等常用农机具时，可以直接在装配环境里模拟提升状态下的机具极限位置，校核后悬挂与后轮、后配重的干涉情况。驾驶室的安装支座在底盘上的定位孔位完全对应，地板下方的走线槽、制动踏板与离合踏板的安装支架都有完整结构，后续做内饰件与操纵机构的适配时，不需要重新搭建底盘基准。

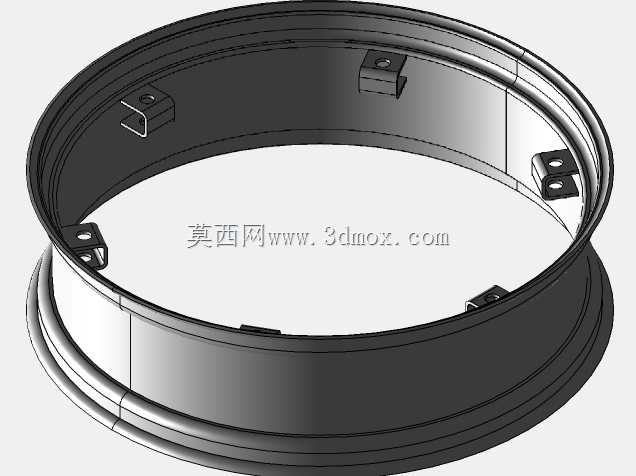

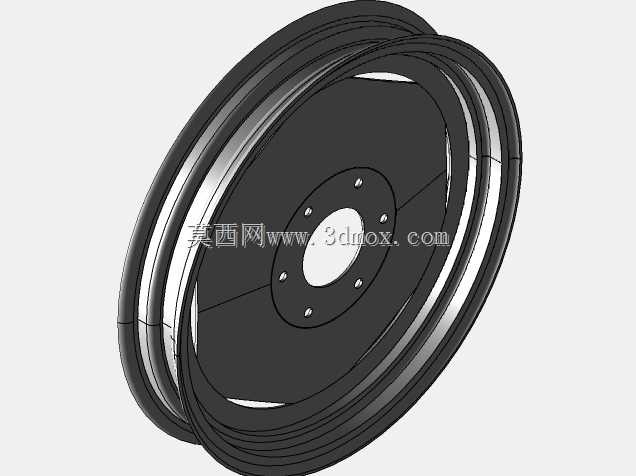

　　整机的外形尺寸控制兼顾了乡村道路通行与库门进出需求，前轮轮距的调节范围在模型里通过轮毂的不同安装位实现，后轮距则对应轮辋的正反装方案，所有可调结构的极限位置都在模型里做了标记，设计人员可以直接导出各状态下的整机包络图，用于作业场景的通过性模拟。
