小型轮式挖掘装载机结构设计

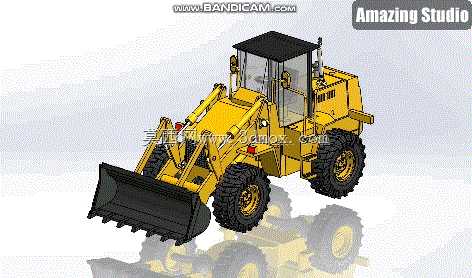

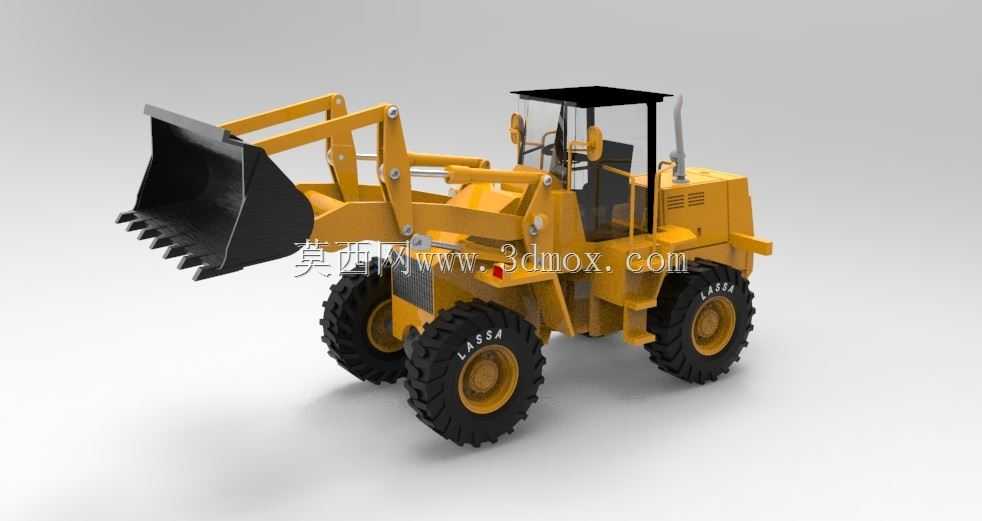

　　该模型呈现的是一款紧凑型轮式挖掘装载设备，整体采用敞开式驾驶室布局，黄色主体结构搭配黑色铲斗与顶棚，视觉上符合工程设备的典型识别特征。设备前部配置大容量铲斗，通过多组铰接臂与车架连接，可完成举升、收斗、前倾卸料等动作，适用于土方转运、砂石集料、场地清理及小型工程中的物料装卸作业。轮式底盘赋予其较好的路面转移能力，相比履带式方案在硬化场地移动更灵活，对路面破坏更小，适合市政维护、农场整理、厂区内部短距离转运等场景。

　　从结构设计角度看，动臂、摇臂与铲斗之间的铰接关系是建模重点，各销轴位置需保证运动干涉可控，同时满足铲斗在地面挖掘和高位卸料时的姿态要求。转向系统围绕前后车架或转向桥布置，轮胎采用深花纹工程胎，以提升非铺装路面的抓地性能。驾驶室位于车架中部上方，顶棚提供基本防护，操纵区域预留了座椅、方向盘及液压操纵杆的安装空间，便于后续进行人机工程校核。

　　在安装边界方面，这类小型设备需要重点控制整机长度、宽度与高度，以适应狭窄通道和低矮作业环境。铲斗处于运输位置时，前端突出量直接影响转弯半径和通过性；动臂举升至最高位置时，卸料高度与卸料距离决定了对料车或料斗的适配能力。建模时需同步校核轮胎跳动空间、转向角范围以及液压管路的走向，避免在极限姿态下出现结构碰撞。

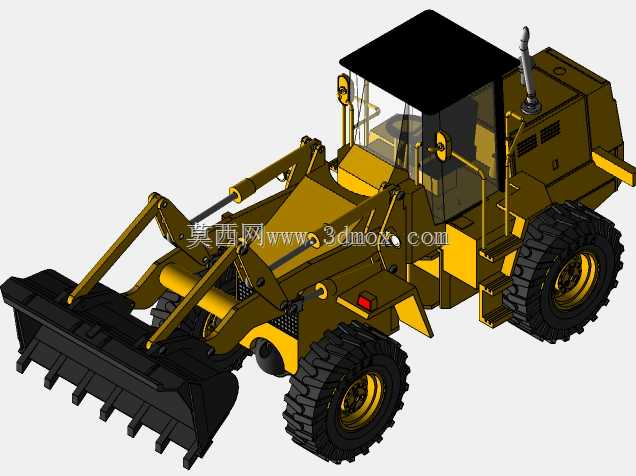

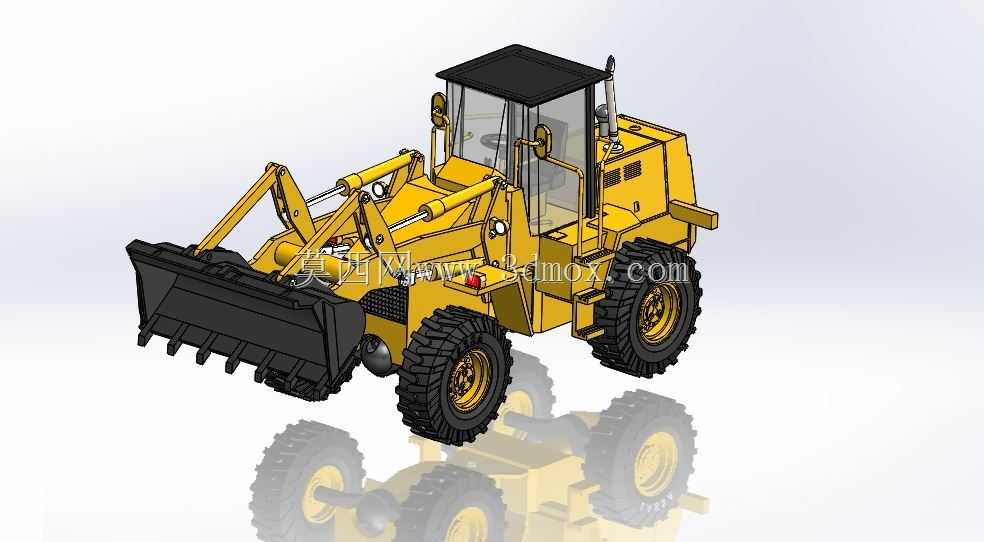

　　该三维结构完整表达了车架、工作装置、轮胎、驾驶室、排气管及覆盖件等关键部分，可用于机械原理展示、结构方案评审、作业姿态模拟以及零部件细化设计。对于从事小型工程机械设计的人员而言，该模型能够帮助理解装载工作装置的连杆运动关系、载荷传递路径以及整机布置逻辑，也可作为同类产品改型设计时的参考基础。
