曲柄滑块式机械原理教学演示台

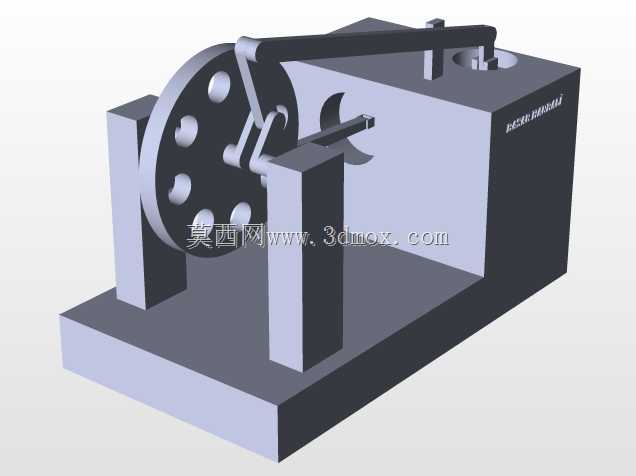

　　这套结构围绕平面连杆机构的运动转换需求搭建，主体由厚重底座、两侧立式支承座、带减重孔的大直径回转圆盘、铰接连杆、水平滑动导杆以及右侧箱体式安装基座组成，整体用于机械原理课程演示、机构运动验证以及小型传动方案的前期结构校核。

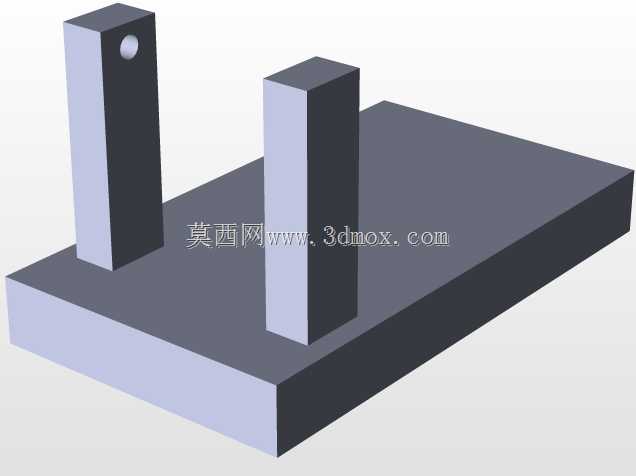

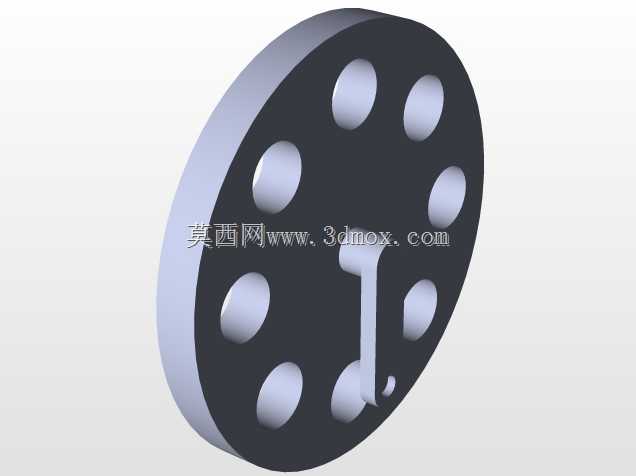

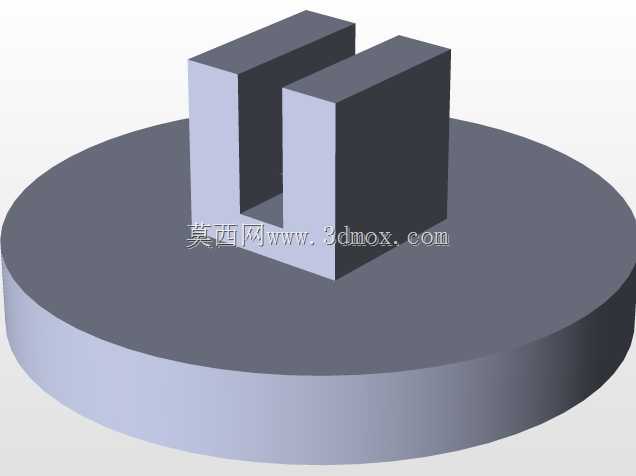

　　实际布置时，底座承担全部支承与定位功能，底面保持完整平面，可直接放置在实验台、工作台或装配平板上；两侧立板间距决定圆盘轴向位置，立板顶部的轴承位用于支撑回转轴，保证圆盘旋转时径向跳动受控。圆盘端面上的多个圆孔并非单纯装饰，它们沿圆周分布，一方面降低回转件质量和转动惯量，另一方面可作为不同曲柄半径的铰接安装位，通过改变销孔位置，快速比较滑块行程、速度波动和传力角变化。

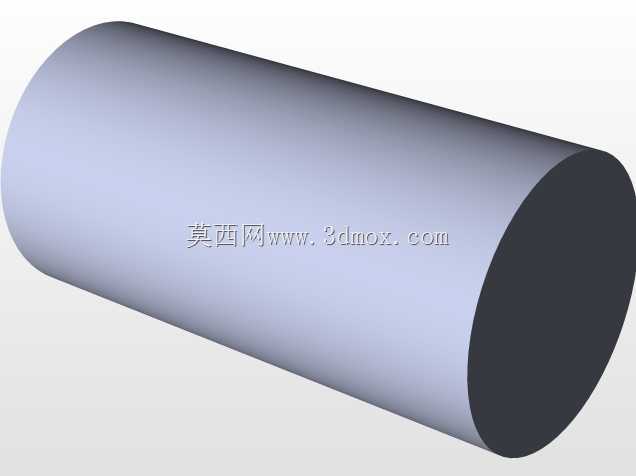

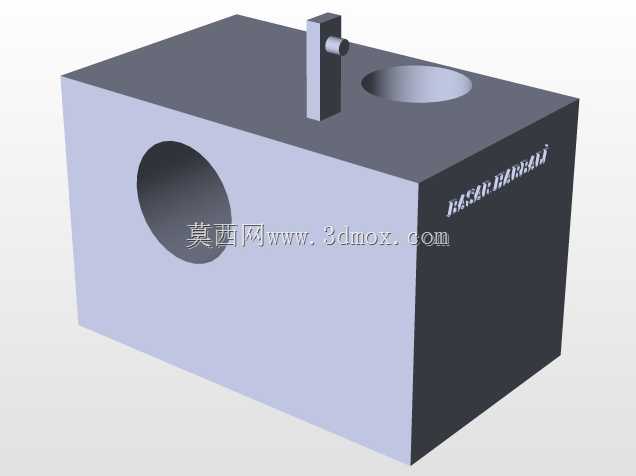

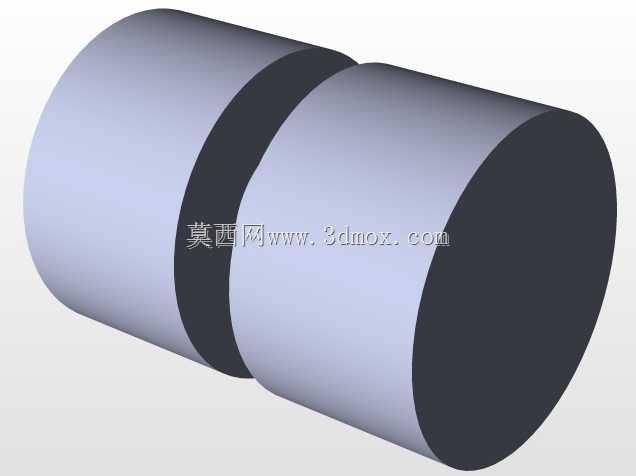

　　连杆两端采用铰接关系，一端与圆盘偏心销连接，另一端与水平滑杆形成运动副。圆盘连续转动时，连杆把圆周运动分解并传递给滑杆，使滑杆沿导向支座做往复直线运动。导向部分在结构上需要重点控制同轴度和间隙：导杆穿过支座孔位，若孔轴线与回转平面不一致，运行中会出现卡滞、偏磨或附加侧向力。右侧箱体既为导向元件提供安装面，也可容纳后续添加的飞轮、阻尼件或检测元件，其顶面预留的凸台和孔位适合固定传感器、计数器或行程限位组件。

　　从设计思路看，该装置把抽象的曲柄滑块关系转化为可视、可测、可拆装的实体结构。大圆盘外露后，学员能够直接观察曲柄转角、连杆摆角和滑块位移之间的对应关系；支承件采用简单块状几何体，便于在三维环境中检查干涉、测量中心高和确定装配顺序。尺寸边界方面，底座长度决定整机占地，圆盘直径影响曲柄最大回转半径，立板高度需保证圆盘外缘与底座之间留有安全间隙，滑杆行程则受偏心距和连杆长度共同约束。建模时应先确立底座基准面，再建立回转轴心线和滑杆中心线，使两条关键轴线在同一运动平面内；随后依次完成立板、圆盘、连杆、导杆和箱体的配合。铰接处要保留合理销孔间隙，导向段需设置足够支承长度，以减少悬臂造成的下垂。

　　这类结构常见于教学实验室、机构创新设计、工装验证以及小型往复执行机构的方案展示，也可作为冲床、送料装置、活塞机构和推送机构的简化原理样机。
