自走式牧场饲料搅拌投喂车结构

　　该装备面向规模化奶牛场、肉牛场及肉羊养殖小区的日常饲喂作业，将饲料取料、称重配比、混合搅拌、运输与撒投工序集成在同一自行走底盘上，减少装载机、固定搅拌站与喂料车之间的多次倒运。车辆在牛舍通槽、TMR走道及青贮窖区之间往返，单机即可完成全日粮制备与投喂，适合栏位密集、通道宽度受限的舍饲场景。

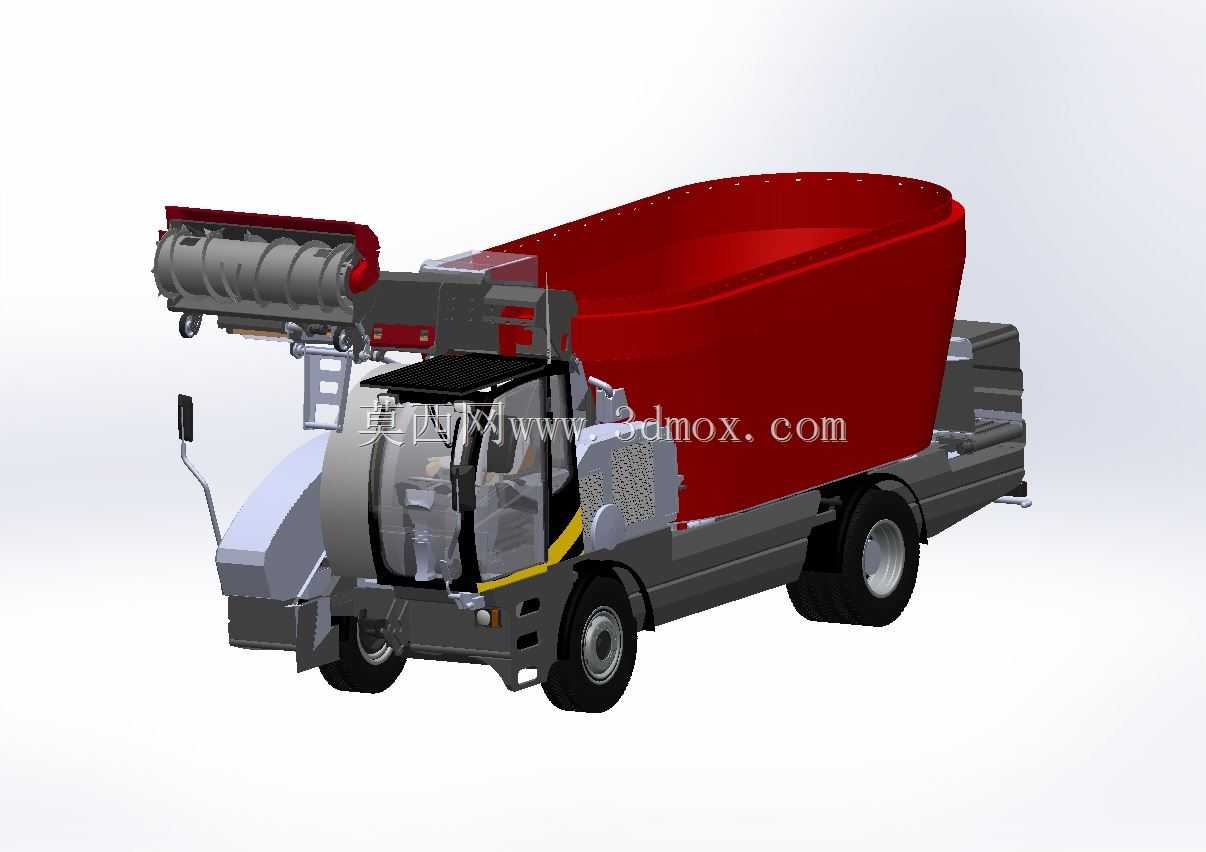

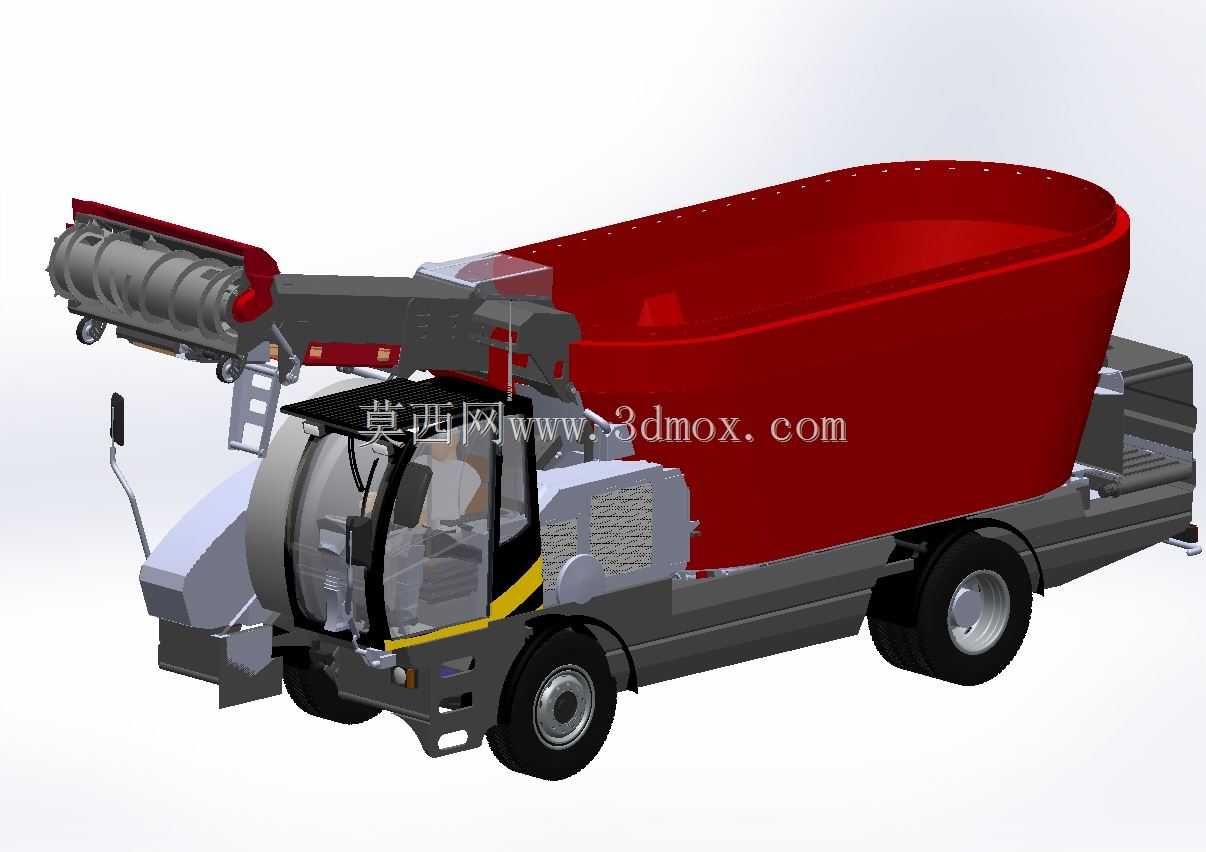

　　上部红色大容积料槽为核心搅拌腔，内部布置螺旋搅龙与衬板结构，作业时对青贮、苜蓿、干草、精料及矿物质添加剂进行剪切、翻抛和轴向循环，使不同容重、不同纤维长度的物料均匀混合，避免牛羊挑食。料槽截面采用上宽下窄的过渡形态，既保证物料在底部被搅龙有效抓取，也利用上部敞口扩大装载容积；槽体边缘加强，侧壁承受满载饲料的侧向挤压。

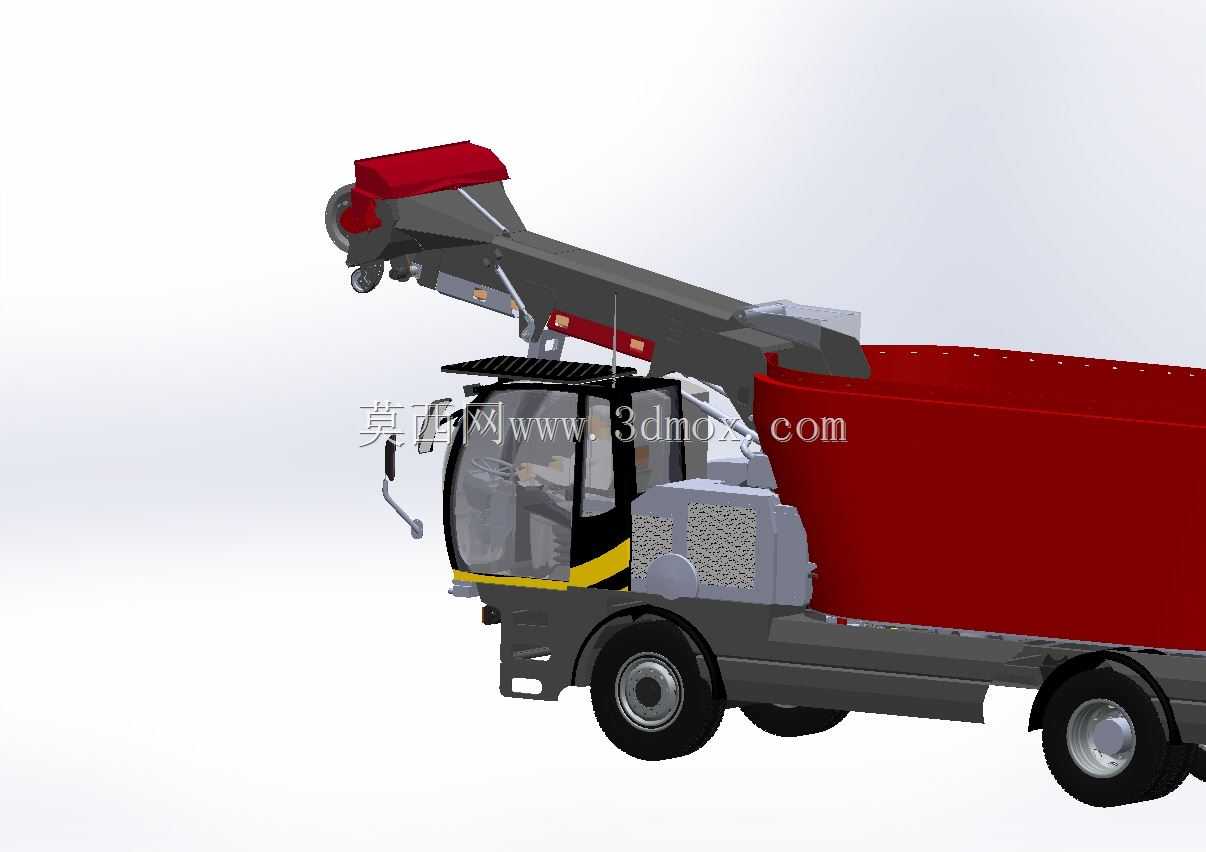

　　车辆前端设置横向输送与抛料机构，搅拌完成的饲料经出料输送装置向左侧食槽连续撒布，输送臂高度和出料方向适配不同栏舍挡墙。底盘中部为驾驶室，采用偏置布置以保留料罐安装空间，前风挡与侧窗提供取料、转向和投喂视野；车架承载搅拌罐、动力系统、液压油箱、配重及后桥，轮距与转弯半径按舍内通道和青贮窖路面条件匹配。

　　建模时可按底盘行走系统、驾驶室、搅拌罐体、搅龙传动、前端出料输送、液压管路及防护件分层处理。轮胎、转向桥、驾驶室骨架与罐体支架需要保留装配关系，便于检查运动干涉。安装边界重点关注整车宽度与牛舍立柱、饲槽边缘的通过间隙，输送臂伸出后的侧向轮廓，搅拌罐最高点与舍内梁下净空，以及维修时搅龙、传动箱和液压元件的拆装空间。

　　结构设计上，满载饲料重心较高，罐体支架与车架连接区域应重点校核扭转和制动工况；出料输送机在举升、回转和撒料时会产生偏载，支座、铰点和液压缸需保留足够刚度。搅龙叶片、衬板及出料溜槽属于易磨损部位，模型中可通过独立零件表达，方便后续替换耐磨材料。整车外形兼顾道路转场与舍内低速作业，驾驶室、罐体、输送臂和底盘之间的轮廓衔接紧凑，能够为农牧装备选型、专用车改装及饲喂工艺布置提供直观的三维校核依据。
