多节臂架式混凝土泵车整车结构

　　该模型围绕混凝土泵车的整车布置展开，重点呈现底盘、转台、臂架、输送管、支腿与泵送机构之间的空间关系。泵车主要用于建筑施工中把混凝土从地面或接料位置沿臂架管路输送到浇筑点，常见于高层建筑、桥梁、厂房基础、地下结构及场地受限的商混浇筑作业。相比固定泵与人工布料，车载式方案转场快、就位时间短，臂架展开后可覆盖较大半径，减少管道拆装和现场倒运。

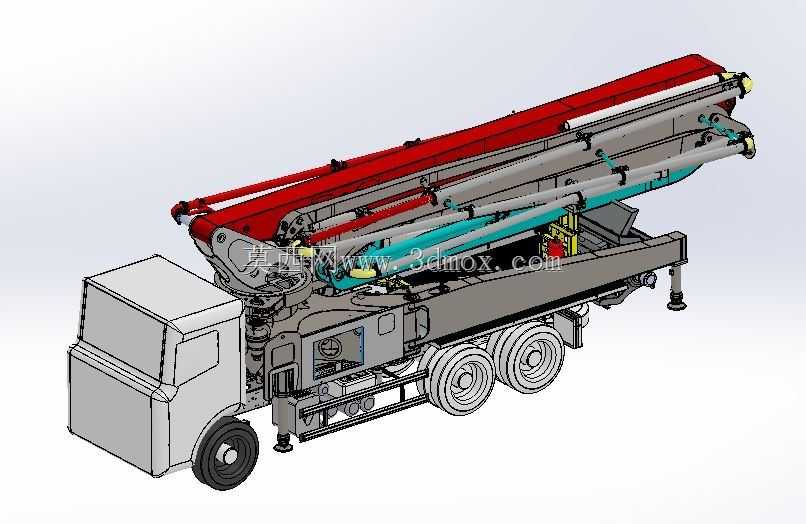

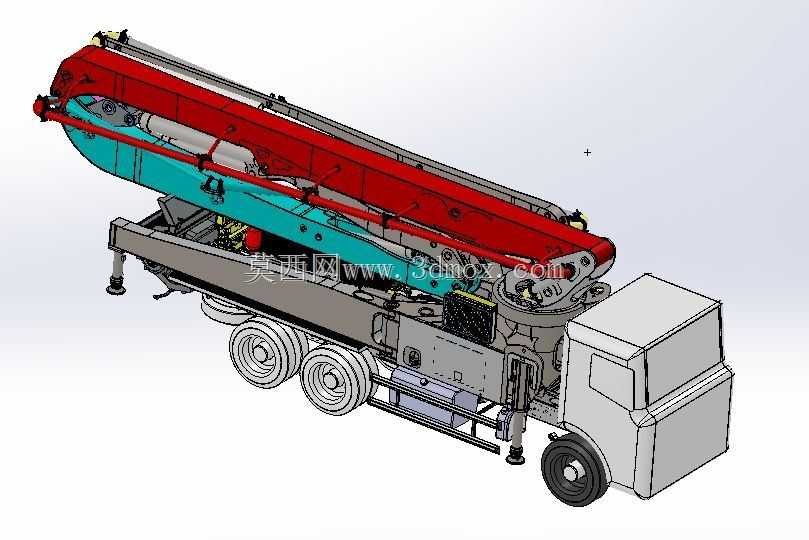

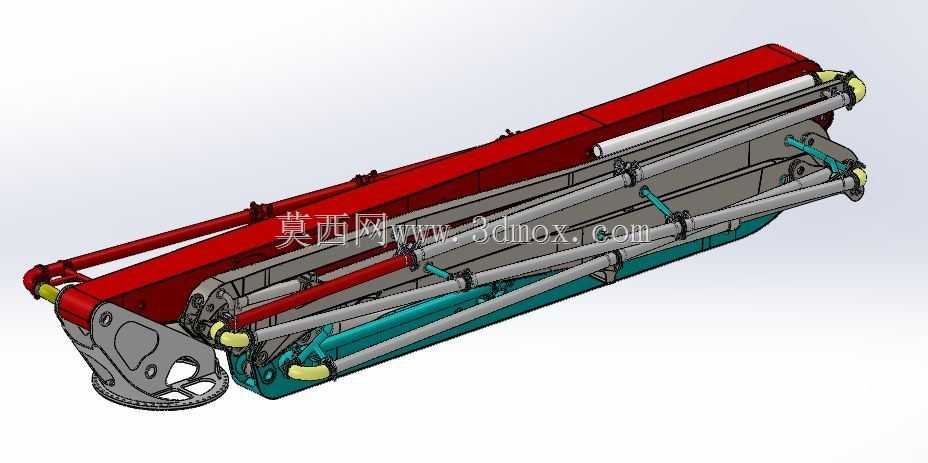

　　从结构看，模型采用多节折叠臂架，臂体以红、青两色区分，便于在三维环境中检查各节铰接点、折叠姿态与干涉边界。臂架根部连接回转支承和转台，可在水平面内旋转；各节臂通过液压缸驱动变幅，末端布置软管或出料弯头，使布料位置能够随施工面调整。输送管沿臂架内侧固定，在弯折处设置管夹与支承，建模时需要重点关注管路随臂架运动时的曲率变化，避免小半径弯折造成堵管或磨损加剧。

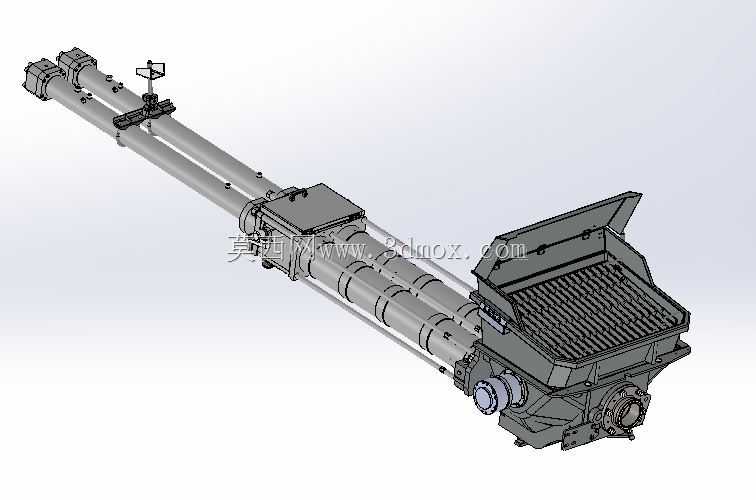

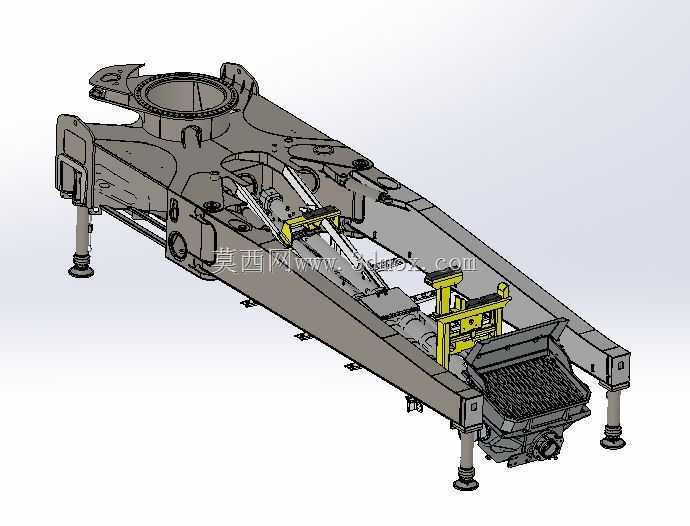

　　底盘部分保留了卡车驾驶室、车架、车桥、车轮及走台结构，能够反映泵车作为道路车辆与工程设备的双重属性。车架上集成泵送单元、料斗、油箱、阀组或相关附件，这些部件的重心位置直接影响臂架伸出时的稳定性。模型四周设置可展开支腿，用于作业时把整车支撑到更宽的接地范围，将倾覆线外移，降低臂架偏载带来的失稳风险。支腿与车架连接区域通常是高应力区，设计中需要兼顾箱型梁截面、铰点强度和伸缩空间。

　　设计思路上，这类泵车不是单纯追求臂长，而是在折叠高度、展开宽度、通过性、作业半径和输送能力之间平衡。臂架折叠后要满足道路运输轮廓，展开后又要形成足够的布料覆盖；支腿跨距增大可提升稳定性，但会占用更多施工场地；输送管径和弯头数量影响混凝土流动阻力，也关系到泵送压力与易损件寿命。模型把这些约束集中在同一装配体中，适合用于检查整车包络、臂架运动路径、管路布置以及维修操作空间。

　　在安装边界方面，需要同时考虑行驶状态与作业状态。行驶状态关注整车长度、宽度、高度、前后悬及臂架收放后的最低点；作业状态关注支腿展开范围、臂架最大仰角、末端软管可达高度与水平距离，以及回转时与周边建筑物、高压线、脚手架的安全距离。对结构设计和选型人员而言，该三维装配可用于校核铰点布置、液压元件安装位、输送管固定点、平台走道与臂架收纳间隙，也能作为方案评审时讨论施工覆盖范围和现场站位的直观依据。
