单工序薄板剪切冲压模具结构

　　这套工装面向薄板料的直线剪切与落料工序，常见于五金车间对带料、条料进行定长切断、边料修整或简单外形冲裁的工位。现场使用时，整套模架安装在开式压力机滑块与工作台之间，上模部分随滑块完成上下往复动作，下模部分通过压板或螺栓固定在机床工作台上，条料沿下模表面的定位面送入，到达挡料位置后触发一次行程，即可在凸凹模配合下完成板材分离。

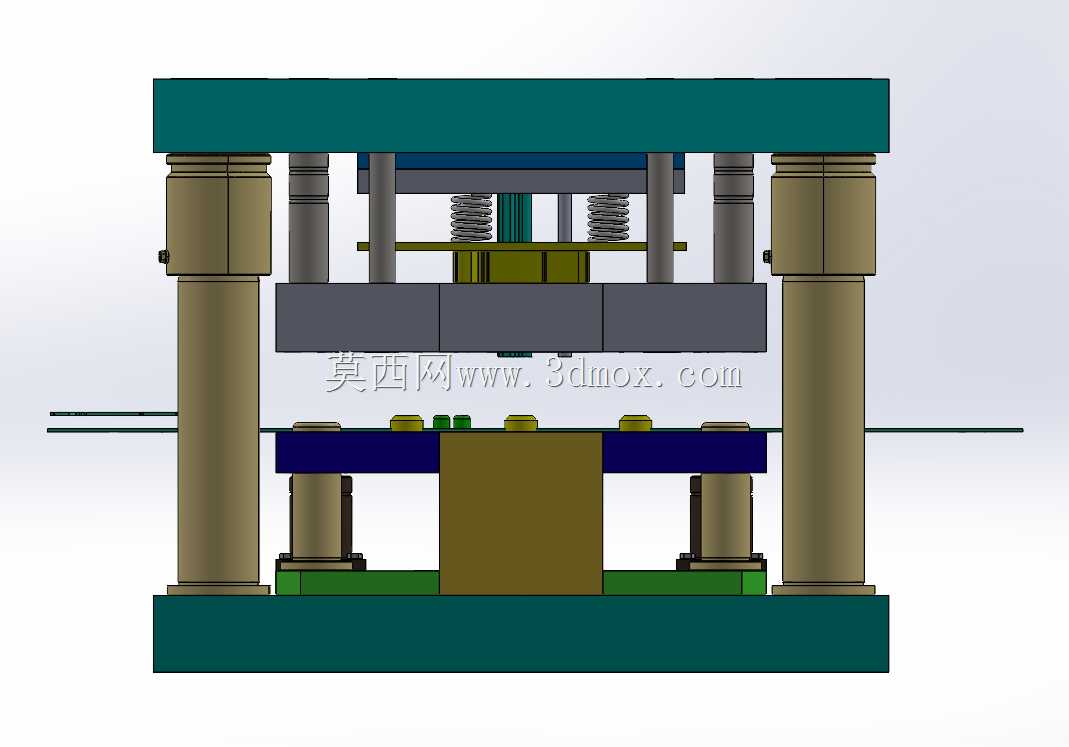

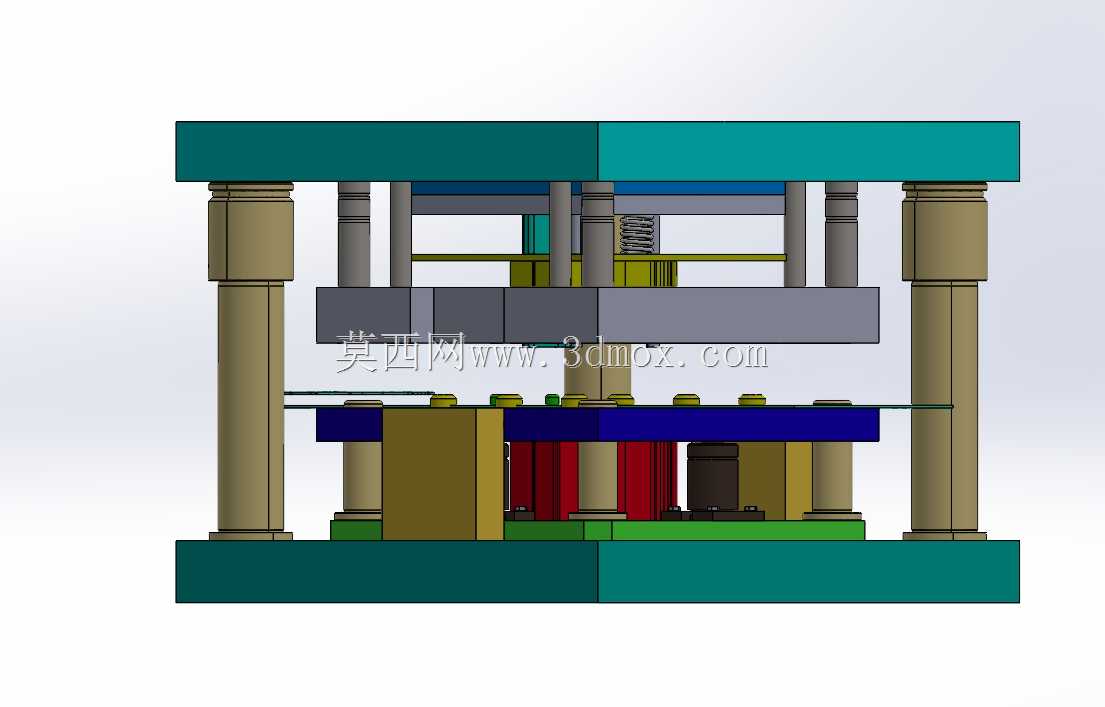

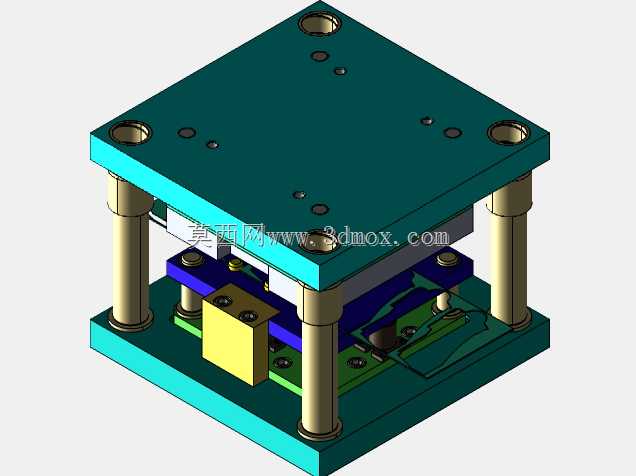

　　从结构布局看，模体采用四导柱导向形式，四根圆形导柱分布在模板四角，配合导套保证上下模合模过程中的同轴度，避免冲裁间隙偏移造成刃口啃伤。这种导向方式在板厚较薄、冲裁间隙较小的工况下优势明显，合模阶段导柱先于凸模进入导套，能够抵消滑块运动带来的微小偏载，让刃口在整个剪切行程中保持稳定间隙。上模板承担凸模、固定板与卸料部件的安装基准，下模板则布置凹模、定位块及承料结构，模板四角预留吊装与紧固孔，便于上机装夹。

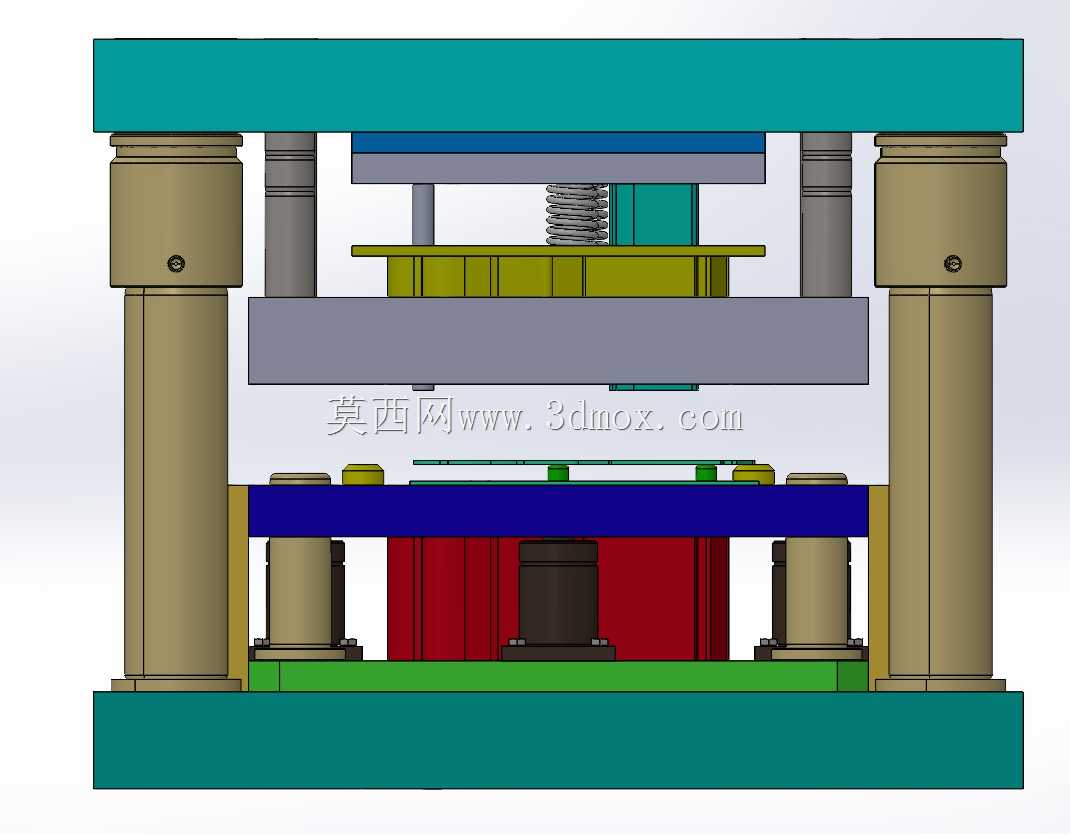

　　工作过程中，板材送入后由侧面挡料销控制送进距离，上模下行时卸料板先压紧料面，防止材料在剪切瞬间翘曲移位，随后凸模切入材料，沿凹模刃口完成断裂分离；滑块回程时卸料板将包在凸模上的料边刮落，成品或工序件从凹模孔位漏下，操作者即可继续送进下一段料。模内可见弹性卸料与支撑组件，利用弹性元件提供压料力，相比刚性卸料更适合薄料，能明显减小工件翘曲与毛刺高度。

　　设计这类剪切模时，首先要依据被剪材料厚度、抗拉强度确定冲裁间隙，间隙沿刃口周向均匀分布，直接影响断面质量与刃口寿命；凸凹模刃口需预留修磨量，长期生产出现毛刺增大后可通过磨刃恢复剪切能力。模板外形要匹配压力机工作台孔与滑块模柄孔尺寸，闭合高度需落在压力机装模高度调节范围内，下模漏料孔要保证工序件顺利排出，避免堵料胀坏凹模。导柱、导套的配合长度需保证在滑块上止点时不完全脱开，行程下限则不发生机械干涉。

　　安装边界方面，上下模板平面作为装配基准，要求平行度控制在机床装夹允许范围内，模架中心线尽量与压力机滑块中心线重合，减少偏载力矩；送料方向留出条料进出空间，后侧与侧向保留挡料机构调整位置，模具底部对应漏料区域与工作台孔对齐。整体结构紧凑，零件模块化程度高，刃口件、导向件、弹性件均可独立拆换，适合小批量五金件试制与常规冲压产线的单工序剪切作业。
