三针内螺纹连接器精密注塑模具结构

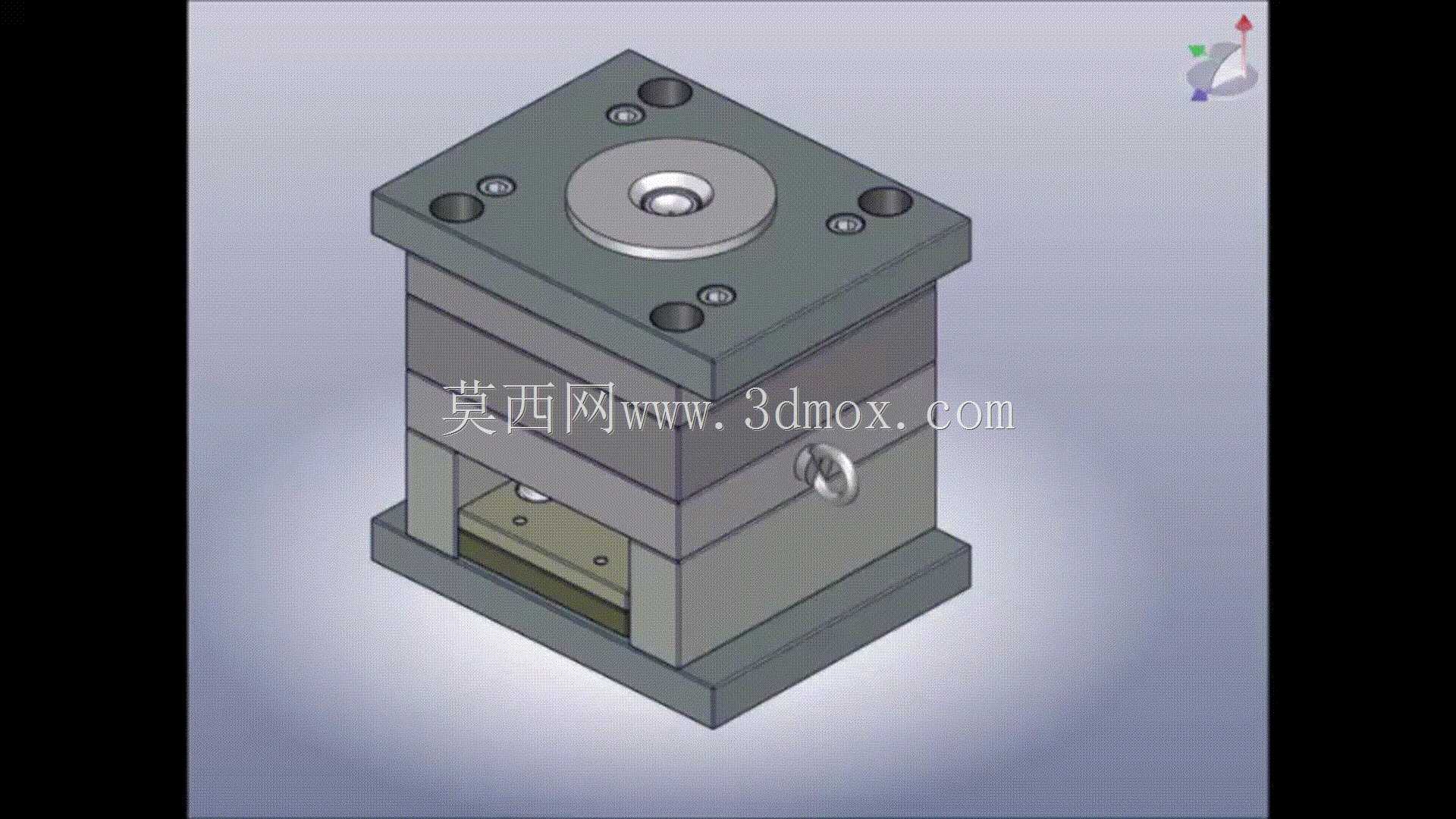

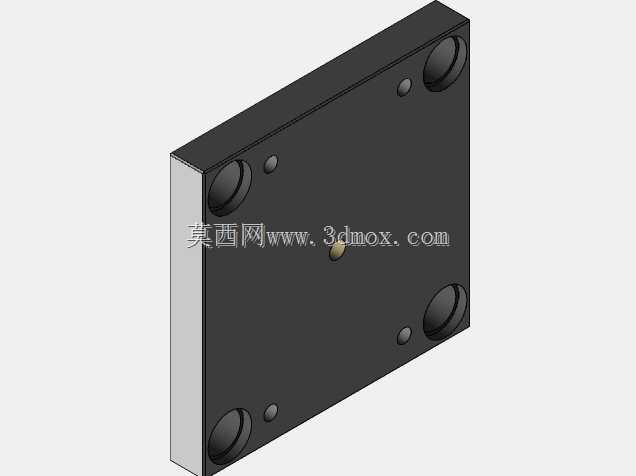

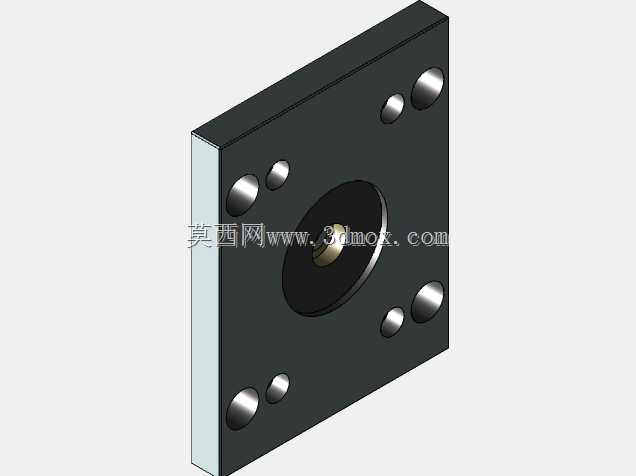

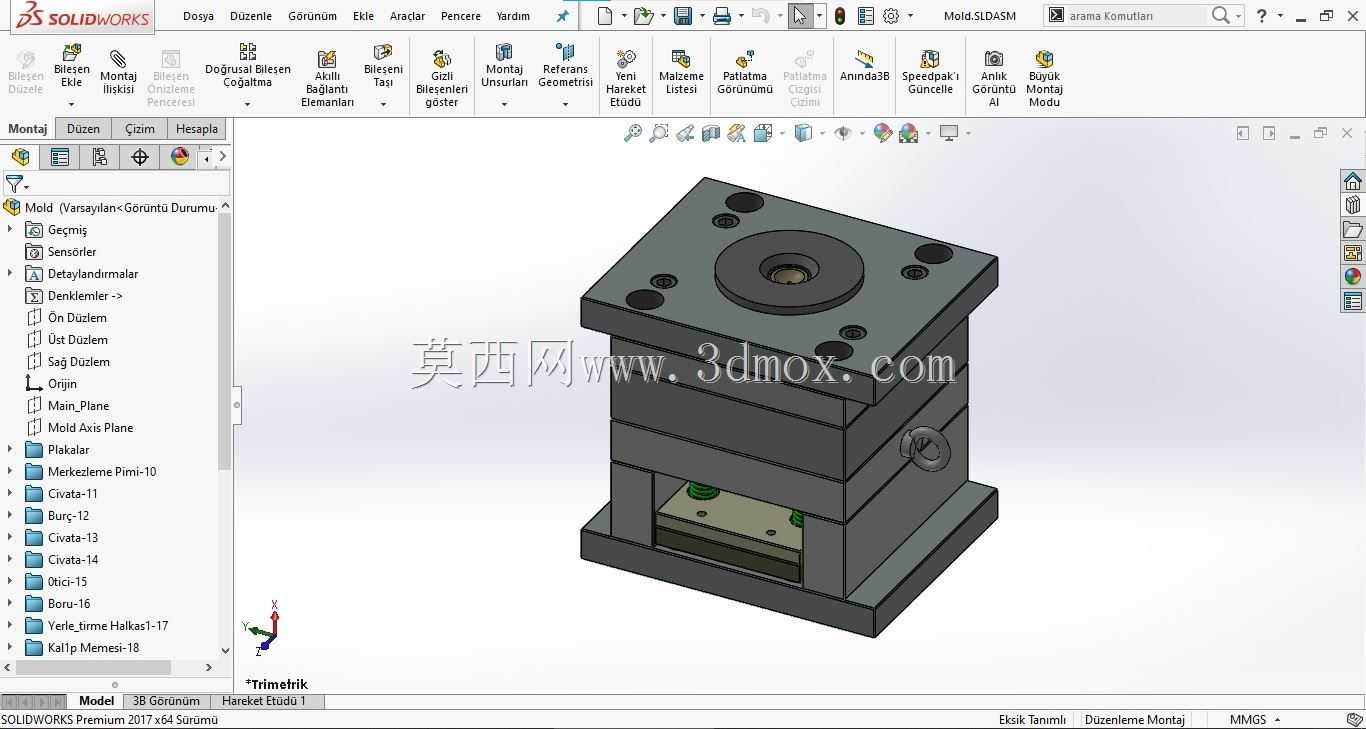

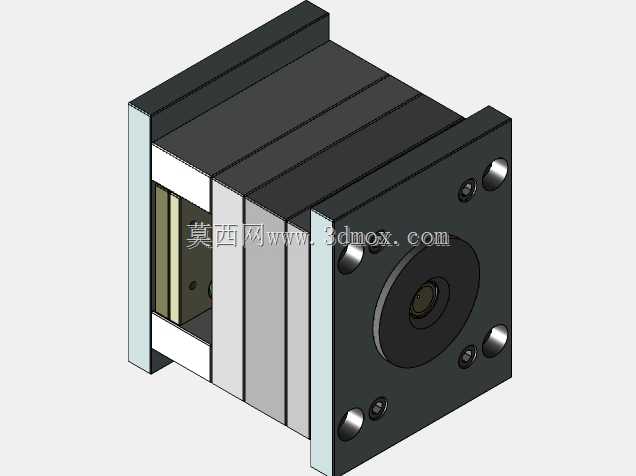

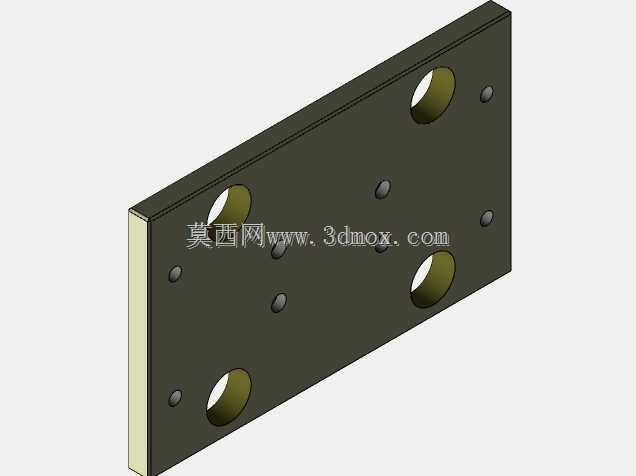

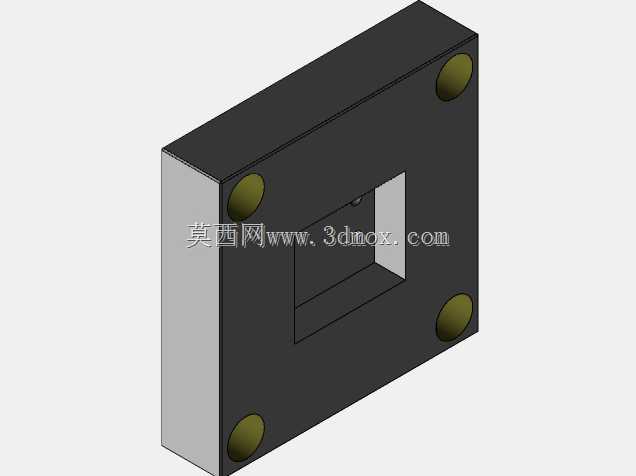

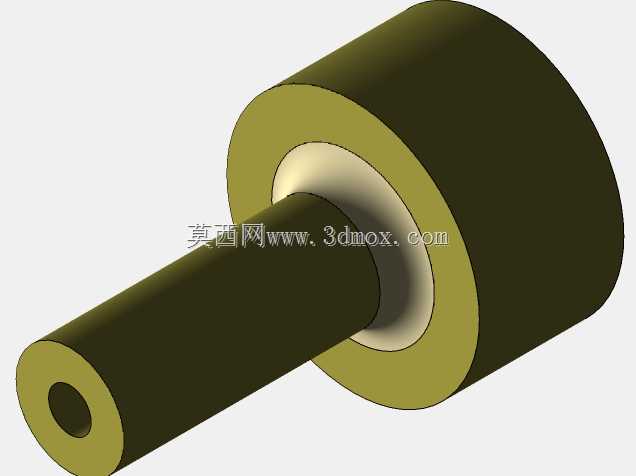

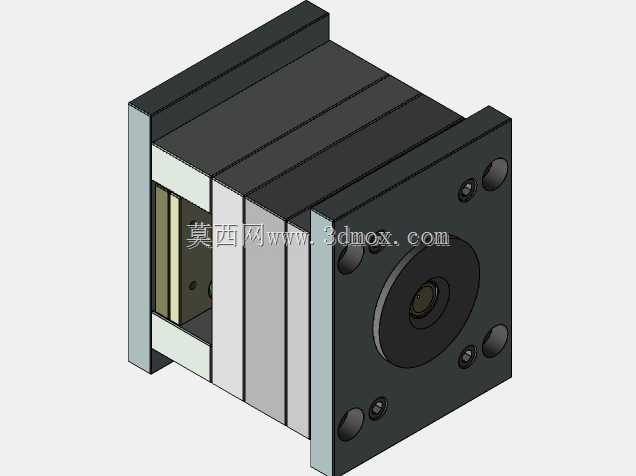

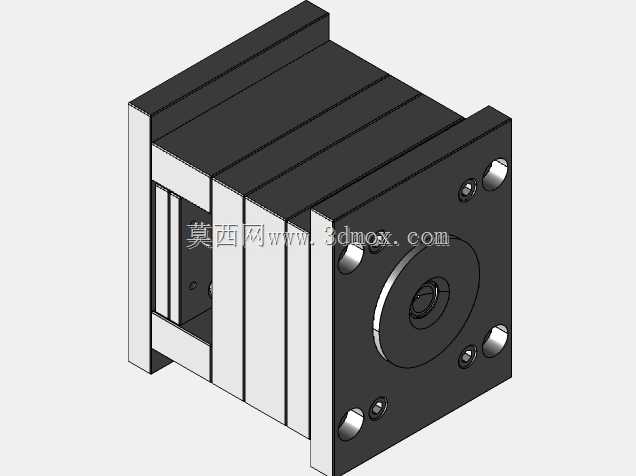

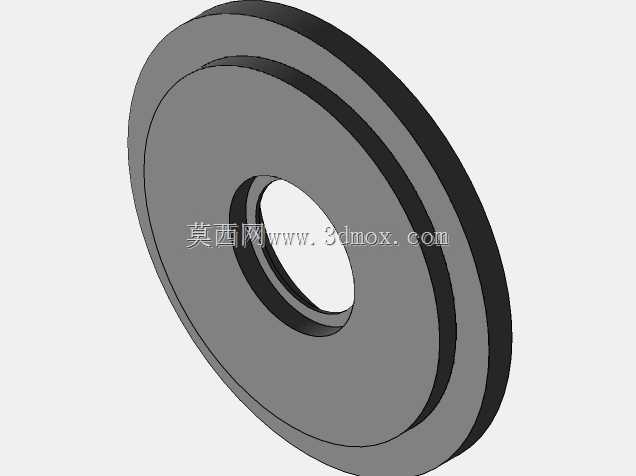

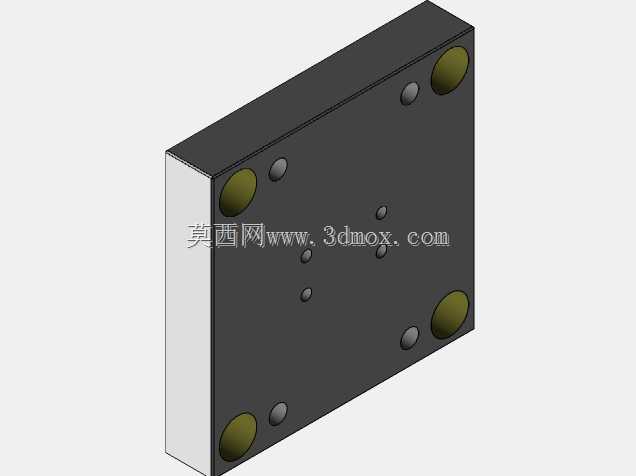

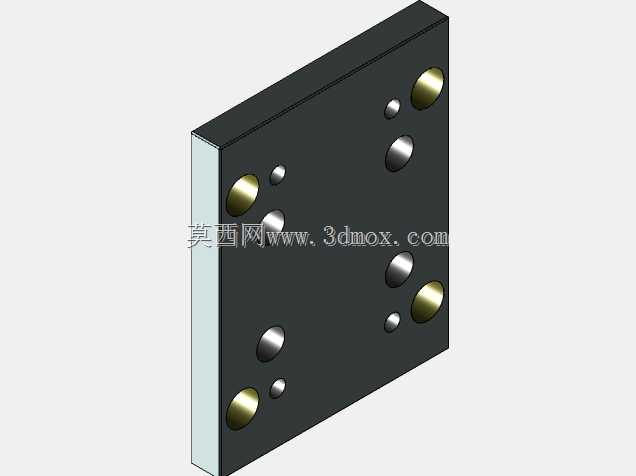

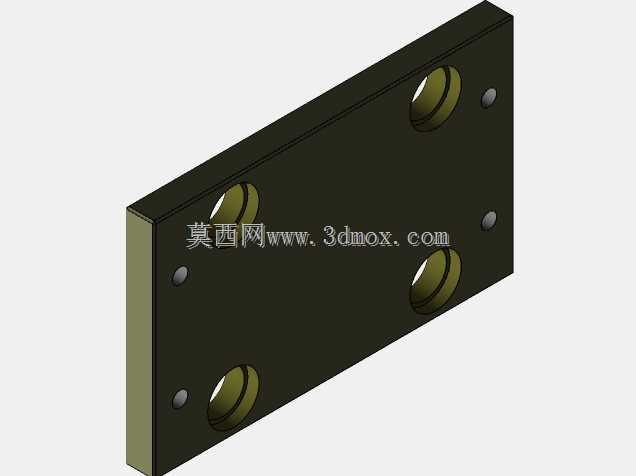

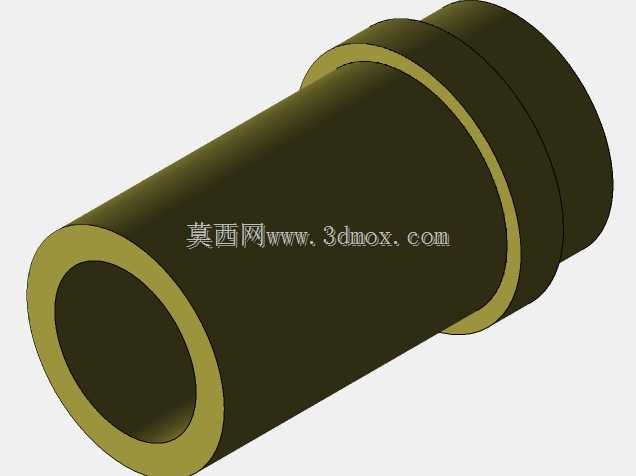

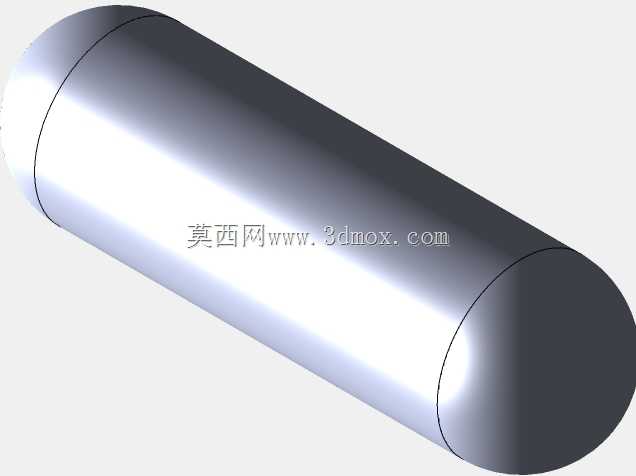

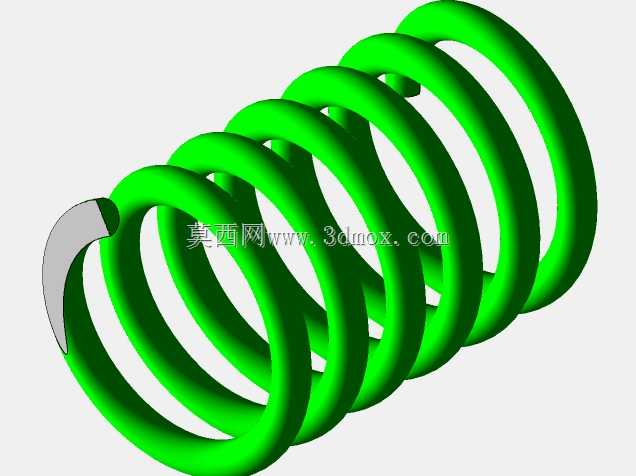

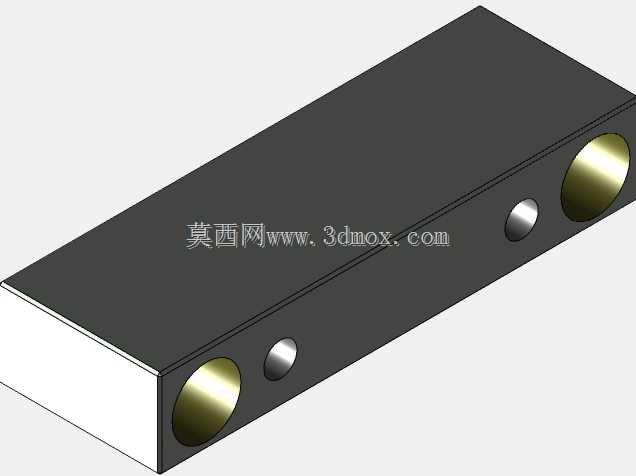

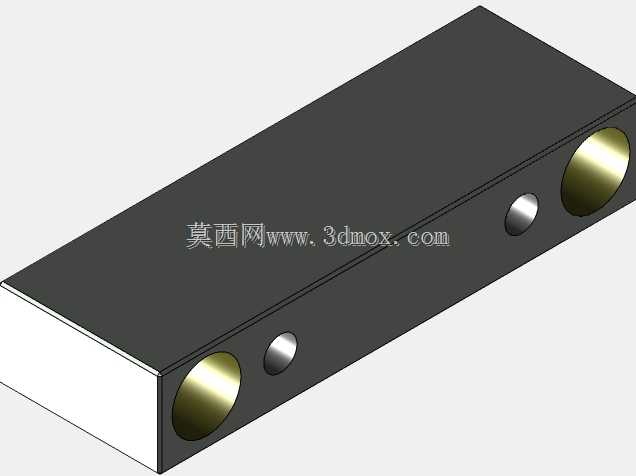

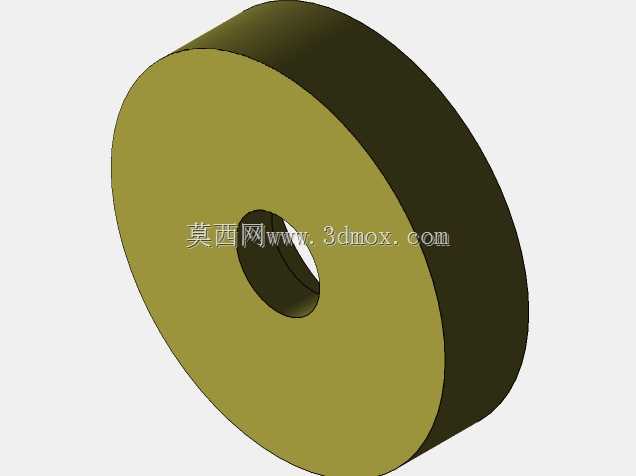

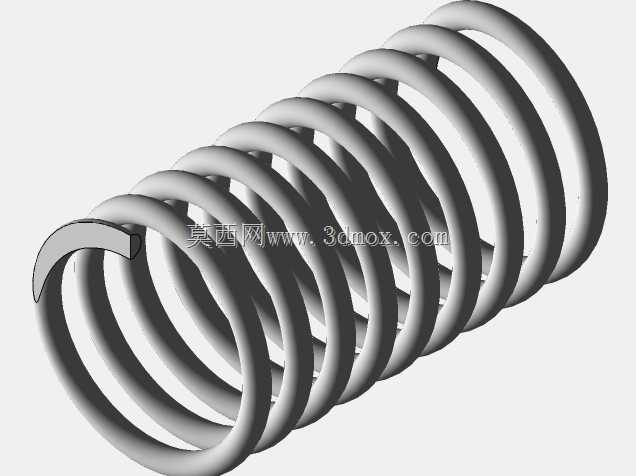

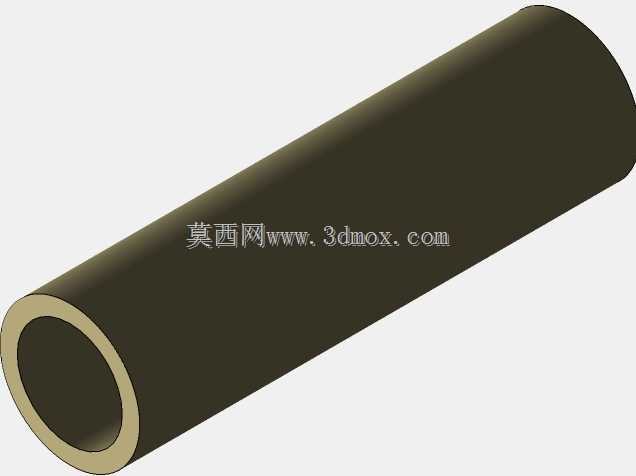

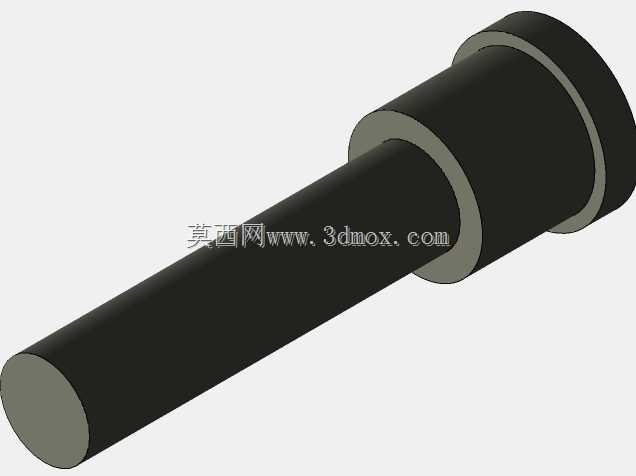

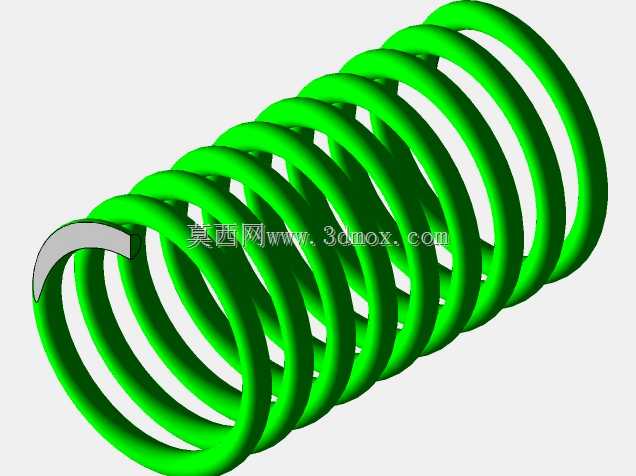

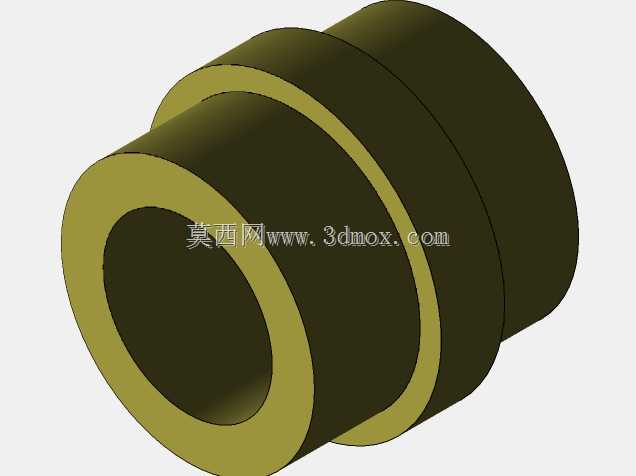

　　这套模型呈现的是三针内螺纹连接器的注塑成型模具，整体采用典型的多层板叠加式模架结构，外部轮廓接近方形，上下方向由定模座板、流道板、型腔板、动模垫板和动模座板逐层叠合，侧面设置锁模块与导向定位元件，保证合模时各板件之间的重复定位精度。顶部中心位置为主浇口套安装区域，周围布置紧固螺钉孔，用于将模具定模侧固定在注塑机固定板上；底部留出顶出空间和支撑区域，适配常见卧式注塑机的安装界面。

　　从实际生产角度看，这类模具服务于通讯、电气控制和小型电子接插件领域。三针内螺纹连接器通常需要在塑料壳体内部形成金属嵌件安装位或内螺纹连接结构，制品尺寸小、孔位精度高，且对飞边、翘曲和熔接痕比较敏感。设计时不能只把外形画成方块，而要围绕浇注、冷却、排气、脱模和螺纹成型几个环节反复校核。模型中可见分层结构，这说明方案考虑了细水口或三板式进胶的可能：塑料熔体经主流道进入分流道后，可从制品周边或内侧多点进胶，减少单一点浇口造成的流动不平衡，同时在开模过程中便于切断浇口凝料。

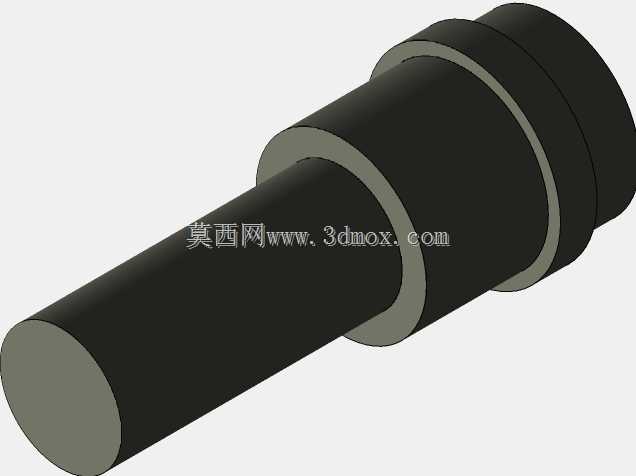

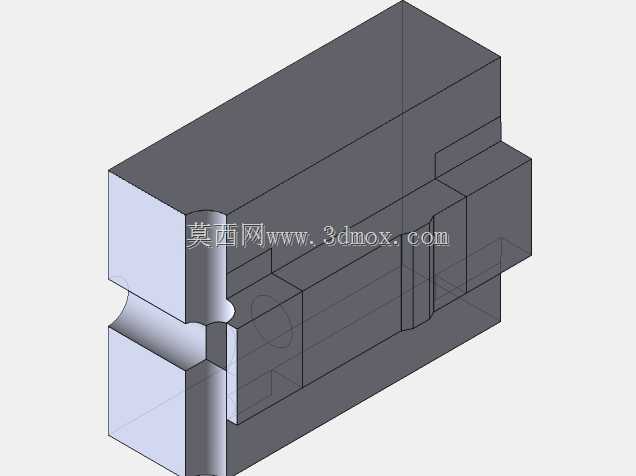

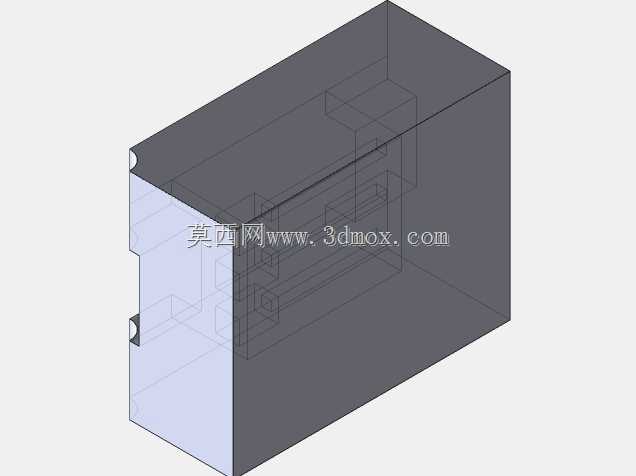

　　模具中部为成型核心区。定模与动模合模后形成连接器外壳的外部轮廓，内部则由型芯、镶件和针位结构共同围成三个孔位。由于制品带有内螺纹，脱模不能采用简单的直线顶出，通常需要配合螺纹型芯旋转退出、强制脱螺纹或嵌件预装等方式。若采用自动旋退结构，模具内部还需预留齿轮、齿条或液压马达驱动空间；若采用金属螺纹嵌件预装，则要在型芯上设置精确定位和防转结构，避免注塑时嵌件被熔体冲偏。模型将这些功能区域集中在中部模板内，既方便加工镶件，也便于后期抛光、维修和更换易损件。

　　冷却系统在小精密模具中同样关键。连接器壳体壁厚通常不均匀，螺纹柱、针孔和边缘区域的收缩差异容易导致内应力。围绕型腔和型芯布置循环水路时，需要避开顶针、螺钉、导柱和镶件固定孔，同时让水路尽量贴近成型面，使制品各区域在填充后均匀降温。排气则多设在熔体最后到达的分型面、镶件配合面和型芯末端，否则三针孔附近容易出现短射或烧焦。

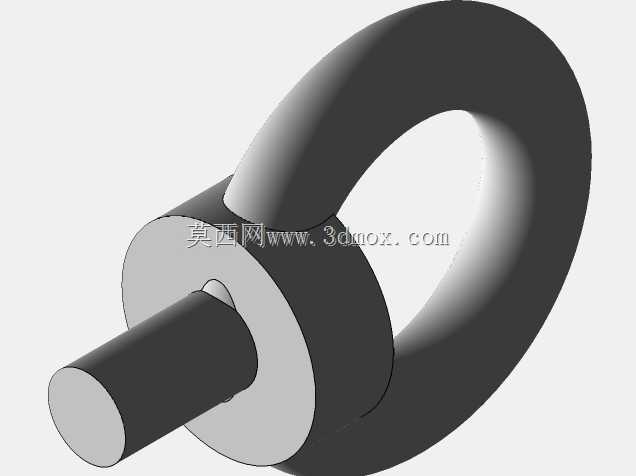

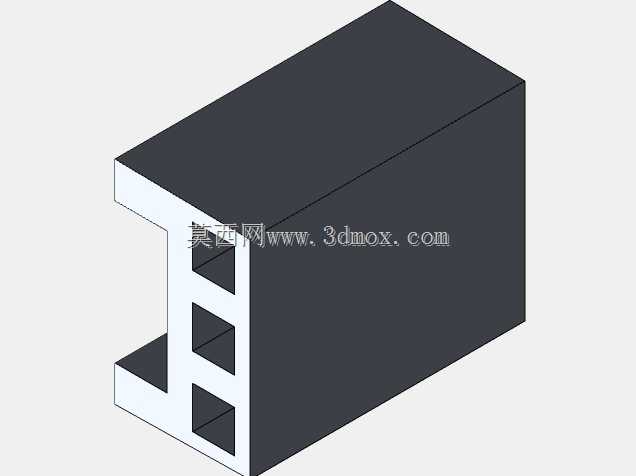

　　从安装边界看，模具长宽尺寸以模架外边缘为限，顶部和底部分别承担设备固定与顶出动作，侧向需要预留锁模、吊环和冷却接头空间。工程师在调用该结构时，应重点核对注塑机拉杆间距、最小模厚、开模行程和顶出行程，同时根据制品产量决定模穴数和镶件材料。对结构设计人员而言，这类模型的价值不在外观，而在于它把小连接器模具中板件顺序、成型件布置、螺纹脱模思路和安装接口集中表达出来，可作为同类精密接插件模具方案评审和三维细化的参考。
