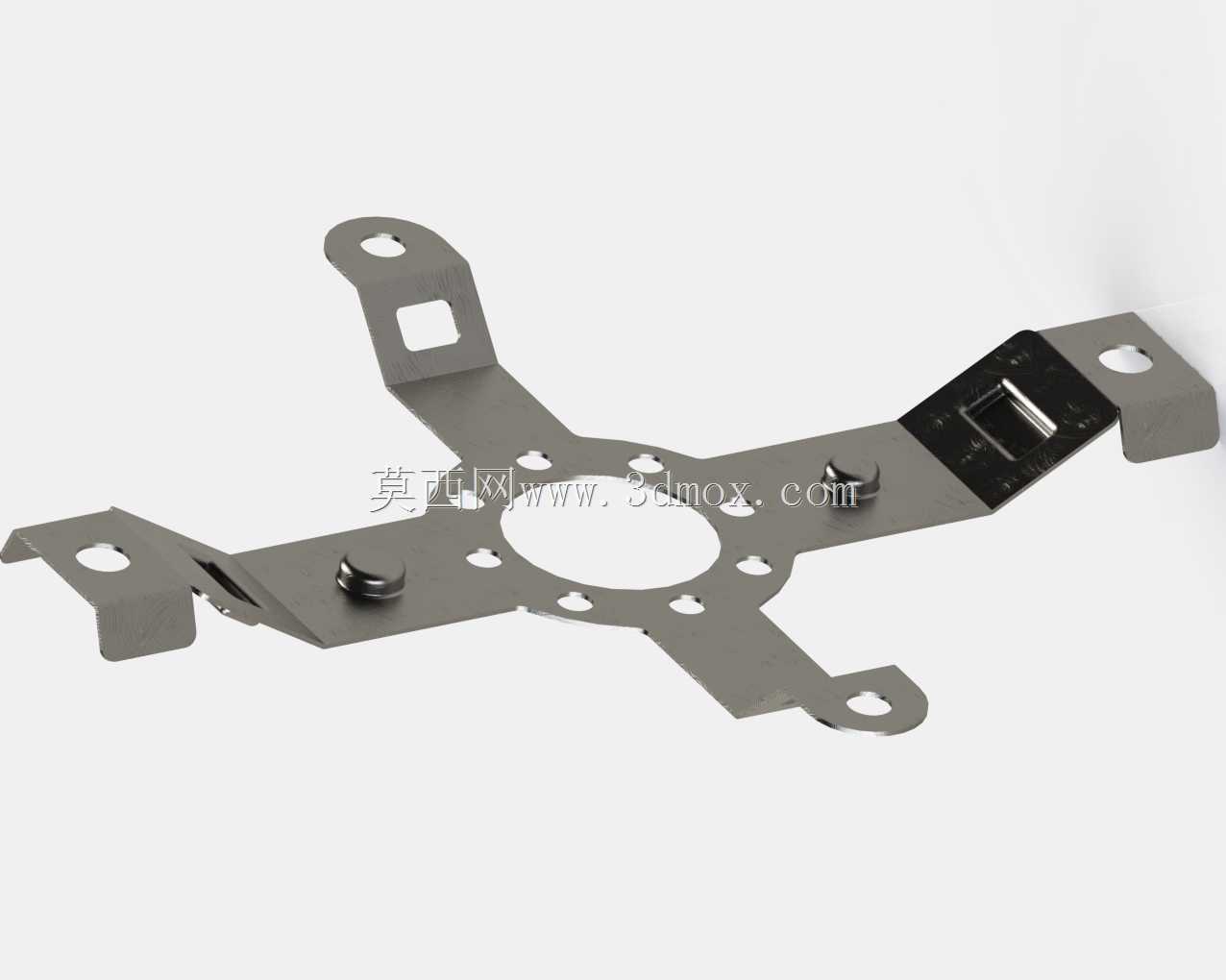

该钣金支架属于薄板折弯成型类安装承载构件,整体以薄金属板为毛坯,通过落料、冲孔、多道折弯及局部翻边成型,适用于通讯设备、电子机柜或小型机电装置内部的模块固定与连接场景。零件中部设置较大圆形避让孔,周边分布多个小孔与异形定位孔,既为轴类、接插件或线束提供穿越空间,也承担螺钉紧固、定位销配合及卡扣限位功能。

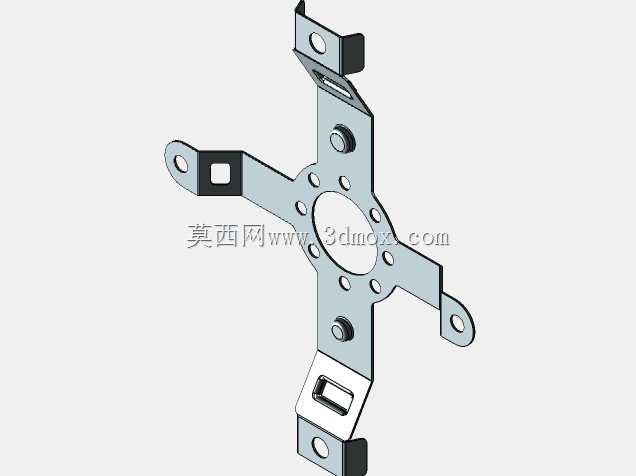

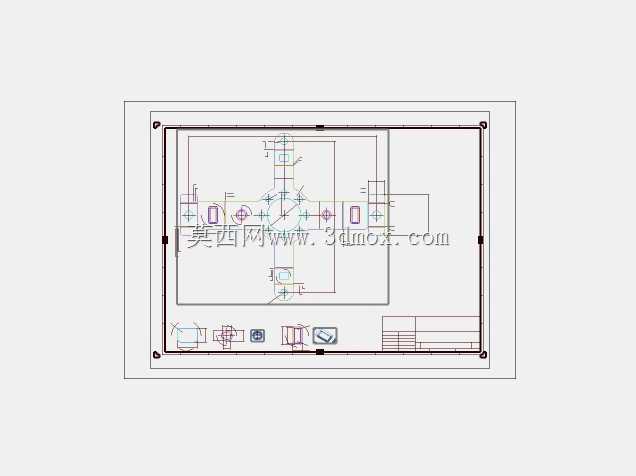

从结构布局看,支架主体呈近似十字延展形态,中心区域承担主要承载与定位作用,四周伸出的折弯耳板形成多个安装界面。各耳板上的孔位方向并不完全一致:部分孔位于平板面上,用于正面锁附;部分孔随折弯边转向,用于侧向固定。这种多向安装设计能够在有限空间内同时连接不同朝向的零部件,减少额外转接件数量。

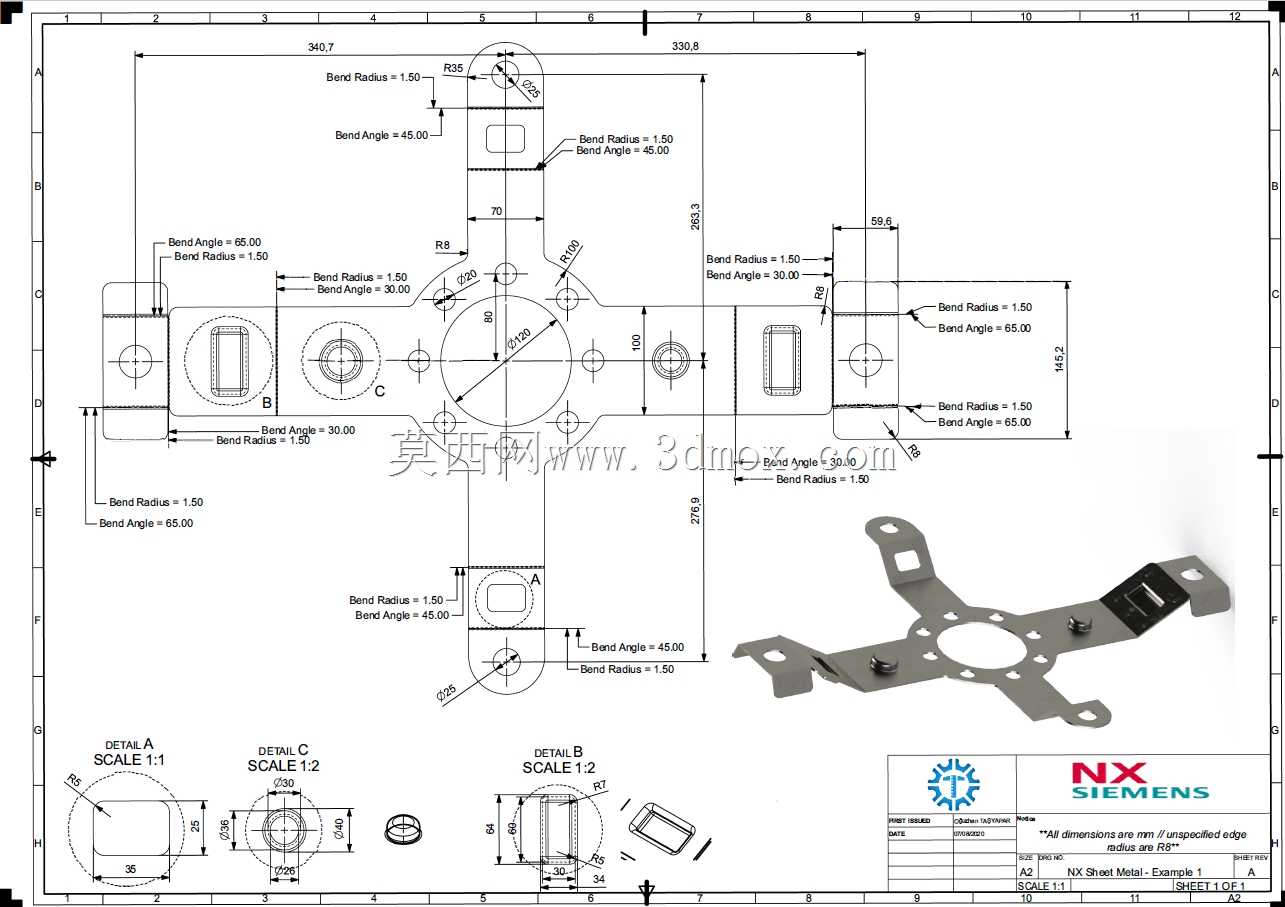

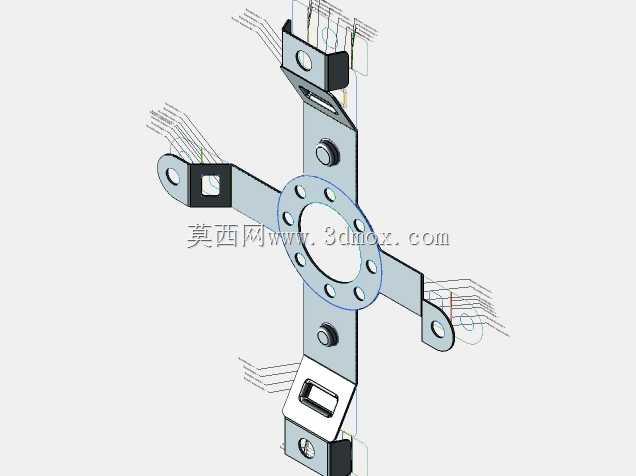

折弯边是该零件刚度形成的关键。平板毛坯本身抗扭能力有限,而周边立边、折角和局部凸台能够显著提高截面惯性矩,使支架在承受模块重量、振动载荷或插拔力时不易发生翘曲。图中对多处折弯半径、折弯角度及展开关系进行了标注,说明设计阶段已兼顾成型工艺性:折弯半径过小容易导致外侧拉伸开裂,过大则定位面不够挺括;折弯角度需结合回弹补偿控制,以保证装配后耳板平面与配合件贴合。
外形尺寸方面,零件展开轮廓在长宽方向均受到安装腔体边界约束,中心孔与外围孔组之间保持明确的位置链。设计时不能只看三维实体外形,还需核对展开料在板厚方向的折弯扣除、相邻弯边之间的最小间距以及折弯线与孔边的距离。若孔过于靠近折弯区,冲裁后成型容易产生孔位拉拽变形;若弯边之间预留不足,则会在折弯时发生干涉。
该构件的功能核心在于“轻量化支撑”。相比机加工整体支座,钣金件材料利用率高、成型效率高,适合批量生产;通过合理布置翻边、压筋和折弯耳,可在较小板厚下获得足够的刚性。中心大孔周围的连接孔可用于固定旋转件或圆形功能模块,侧向耳板则将载荷传递到机柜骨架或设备底板上。实际建模时,应先建立准确的折弯顺序与成型特征,再由三维结构反推展开图样,确保工程图中的孔位、弯边高度和角度能够直接服务于激光切割、数控冲裁及折弯工序。
在装配边界上,需重点检查支架下方凸起件、上方锁附螺钉以及周边线束的空间关系。耳板折弯后形成的高度差决定了被支撑模块与底板之间的间隙,该间隙既影响散热,也影响装配工具可达性。对于需要频繁维护的通讯类设备,支架还应保证螺钉孔对位方便、避让区域充足,避免安装过程中出现工具无法伸入或零件无法落位的问题。整体结构体现了钣金设计中功能、刚度、工艺与装配边界协同考虑的典型思路。
