立式铰接叉型连接支座结构设计

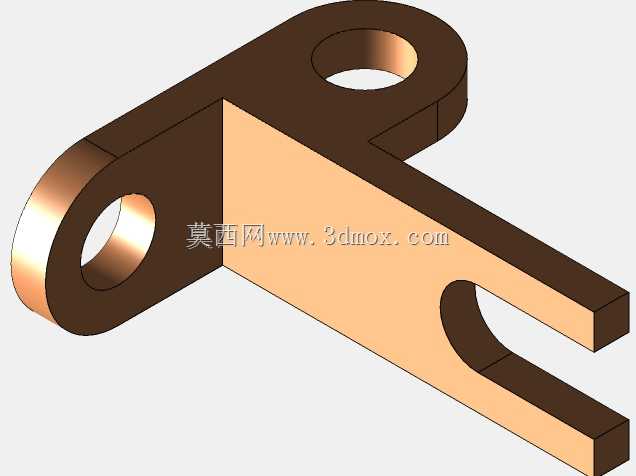

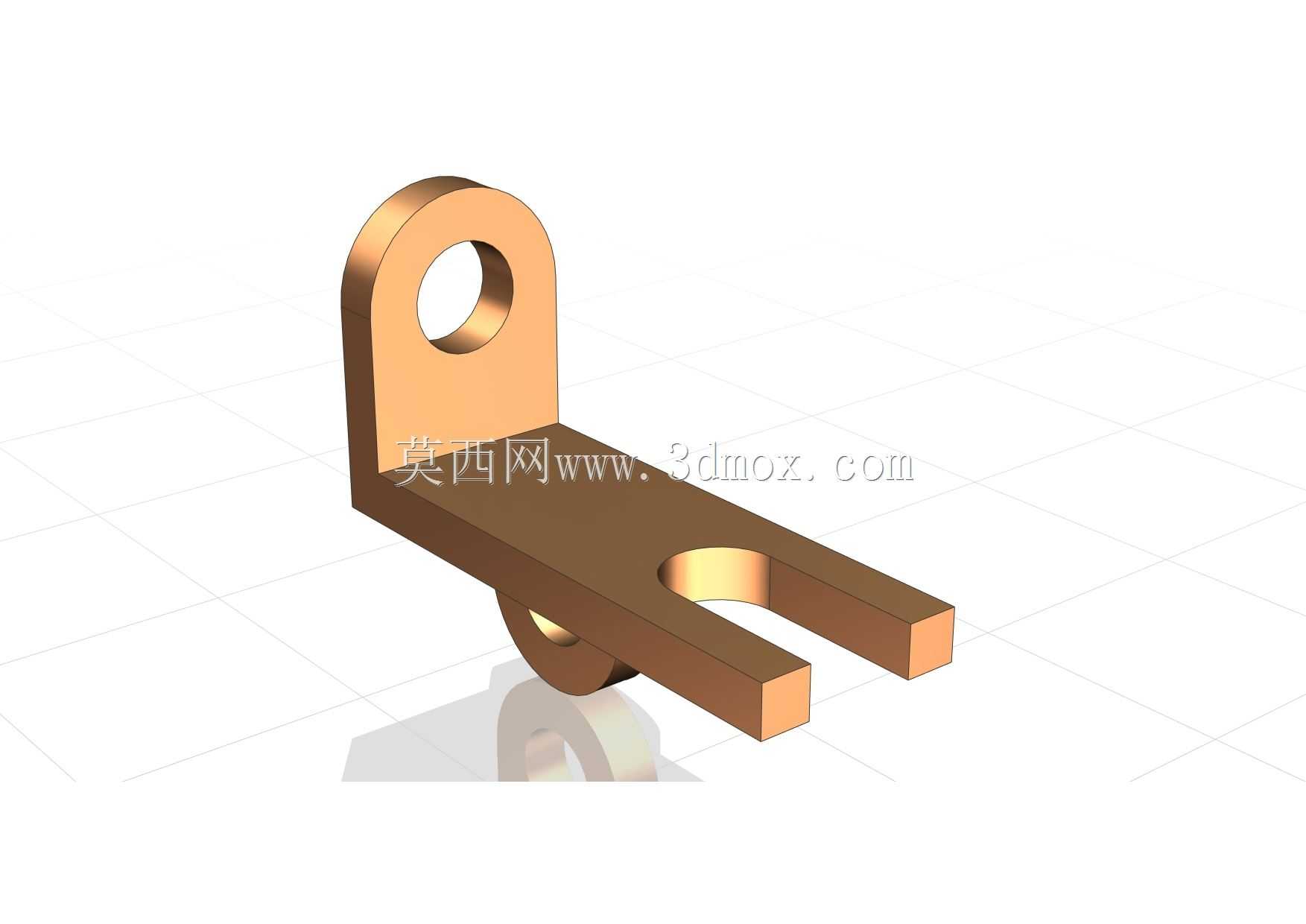

　　该零件属于小型铰接式连接支座，在轻工自动化输送线、小型工装夹具、通讯设备安装支架以及桌面级实验装置中应用较多，主要承担两个正交方向的载荷传递与转动限位功能。零件整体由三部分实体融合而成：上部为带同轴圆孔的立式耳板，圆孔作为主铰接回转中心，可穿入销轴与上方摆杆、连杆或挂装构件形成转动副；下部为水平延伸的双叉臂结构，叉臂之间开出通长槽口，槽口用于嵌入外部拨叉、滑动块或导轨连接件，叉臂端部为平直端面，可承受轴向抵紧力；耳板与水平叉臂的交接下方设置带横向通孔的凸台，该孔构成第二处铰接点位，可安装小直径销轴作为辅助摆动支点或弹簧挂装位。

　　建模过程中先绘制底部水平叉臂的拉伸轮廓，轮廓总长取85mm，总宽取32mm，叉臂单臂宽度10mm，中间槽宽12mm，臂身厚度8mm，拉伸后对叉臂端部做1mm倒角去除锐边；随后在叉臂上表面后侧建立立式耳板，耳板厚度12mm，总高度从叉臂底面算起为62mm，耳板顶端加工R16mm半圆头，中心加工Φ18mm铰接通孔，孔口做0.5mm倒角避免销轴装配刮擦；耳板与叉臂交接处做R3mm内圆角过渡，降低应力集中系数，避免交变载荷下拐角处产生疲劳裂纹。下方凸台位于叉臂中部底侧，凸台外径Φ20mm，厚度6mm，中心加工Φ10mm横向通孔，孔轴线与上部耳板孔轴线空间垂直，满足两个方向铰接的布局需求。

　　安装边界方面，上部耳板孔中心距离叉臂下端面高度为50mm，该尺寸决定了上方摆杆的回转半径下限；下部叉臂槽口的开口方向沿零件长度方向，槽口内侧两个侧面的平行度需控制在0.1mm以内，保证嵌入槽内的滑动件运动无卡滞；两处铰接孔的轴线垂直度公差取0.2mm，避免双销轴装配后出现别劲现象。零件材质可选Q235钢板焊接后精加工，或采用6061铝合金一体铣削成型，铝合金方案整体重量可控制在0.3kg以内，适合便携设备与轻量化工装使用；钢制方案则适用于存在冲击载荷的夹具工位，表面可做发黑或镀锌处理提升防锈能力。结构设计上没有多余冗余特征，所有开孔均承担装配或铰接功能，叉臂的双梁布局在减轻自重的同时保证了槽口两侧的刚性，立式耳板的半圆头造型既消除了尖角应力集中，也缩小了零件上部的外形包络，避免摆杆转动过程中与周边构件发生运动干涉。
