开槽带孔圆柱连接支座结构设计

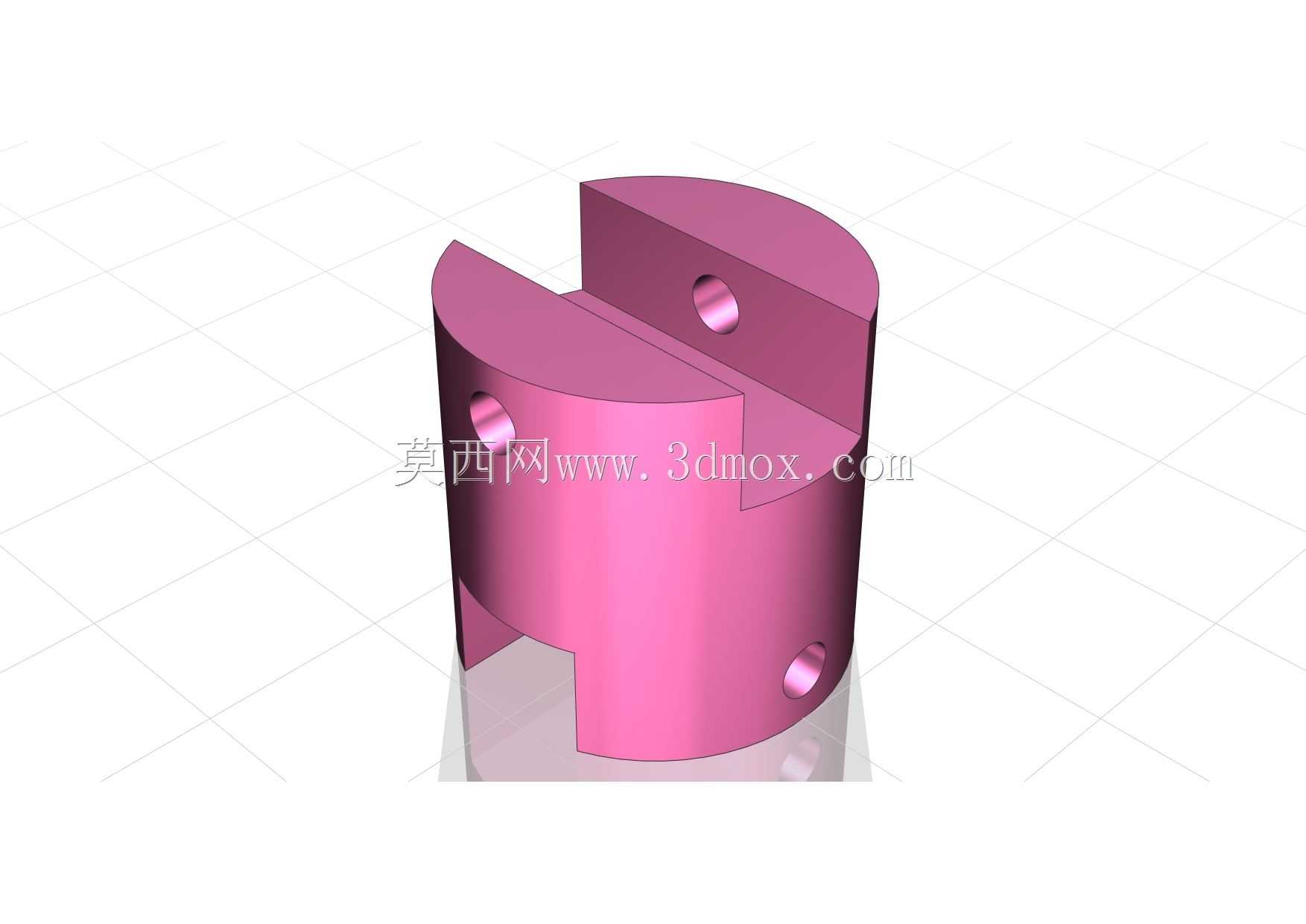

　　这款开槽带孔圆柱类连接支座，日常多用于小型工装夹具、教学实训台以及轻型自动化设备的工位定位环节，在设备里承担轴类件侧向夹持、小型执行元件转接固定的作用，区别于常规整圆柱支座，它在柱体轴向开出通槽，将圆柱上端分割为两个对称的半圆弧夹臂，槽口贯通柱体上下方向，当配套紧固件穿过两侧臂上的同轴孔时，拧紧过程中两臂会产生微量弹性形变，抱紧穿入槽内的杆件，无需额外加工复杂抱紧结构，就能实现杆件的快速装夹与位置锁定，拆装调整时仅需松脱紧固件即可滑移调整杆件轴向位置，适配小批量试制工位频繁换件的需求。

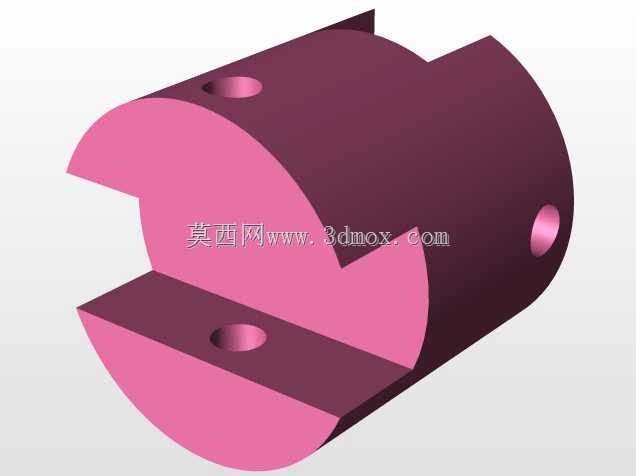

　　从结构细节来看，柱体侧壁分布三处径向通孔，除夹臂位置的一组同轴锁紧孔外，柱体下半段还预留两处径向安装孔，孔位轴线与夹臂锁紧孔轴线呈空间交错布置，既可以穿入销钉完成支座自身在基板上的周向防转，也能作为辅助油路、走线的过孔使用，在实训教学场景中，这类多空间方位孔位的加工特征，也能帮助初学者理解不同坐标系下孔特征的创建逻辑，掌握拉伸切除、孔命令、基准轴创建的实操要点。

　　设计这类支座时，首先要明确安装边界：柱体底面为整圆贴合面，安装时需保证底面与安装基板完全贴合，避免底面悬空导致锁紧时柱体偏斜；夹臂的开槽宽度需要匹配被夹持杆件的装夹间隙，槽宽过小会导致杆件无法放入，槽宽过大则会让夹臂形变行程不足，抱紧力达不到使用要求；侧壁径向孔的孔边距离柱体端面、开槽侧壁需要保留足够壁厚，避免拧紧锁紧件时孔位周边出现应力开裂，若选用塑料材质做3D打印验证，壁厚建议不小于3毫米，若采用铝合金切削加工，壁厚可适当缩减但需校核夹持力下的形变余量。

　　实际选型适配时，要先确认被夹持杆件的外径范围，夹臂抱紧后的内孔收缩量通常在0.2到0.5毫米区间，初始状态下槽口对应的夹持内孔要略大于杆件外径，保证杆件可以自由穿入；支座整体高度需要和周边工装的避让空间匹配，柱体上端的半圆弧端面不能和上方移动的执行部件发生运动干涉，侧壁的径向安装孔要和基板上的预设销孔位置对齐，若安装空间受限，也可将下半段的径向孔替换为螺纹孔，直接用螺钉从侧面顶紧基板完成固定，省去销钉加工的工序。这类结构没有复杂的曲面特征，所有特征都以圆柱、平面、直孔为主，建模过程中可以先绘制圆柱基体，再通过拉伸切除创建轴向通槽，之后依次创建不同方位的径向孔，最后对棱边做微小倒角去除锐边，既符合实际加工的工艺顺序，也能让初学者快速掌握实体建模的基础逻辑，理解结构设计和加工、装配环节的对应关系。
