这套立式支撑夹持结构主要面向产线标识展示、小型工件定位以及桌面工位辅助固定场景,在通讯类小部件装配、工位字符牌摆放和轻型检测工装里都能直接套用。整体采用底板承托、立板导向、环形限位和顶部压件组合的布局,底部方形安装板提供稳定的接触基准,安装孔位沿板边预留,既可以锁在工作台面上,也能配合铝型材框架做侧装固定,安装边界控制在小范围工位空间内,不会挤占周边操作区域。

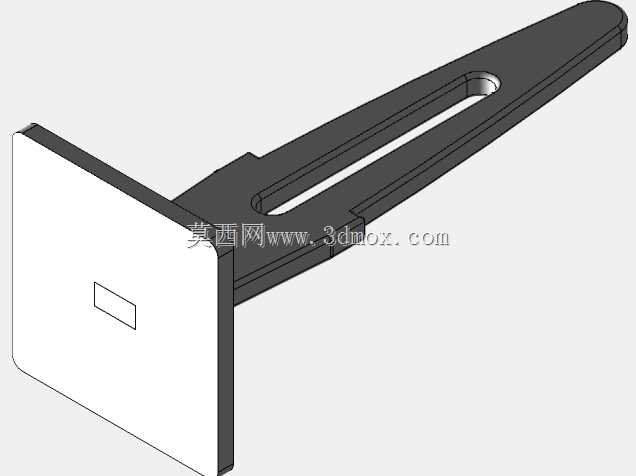

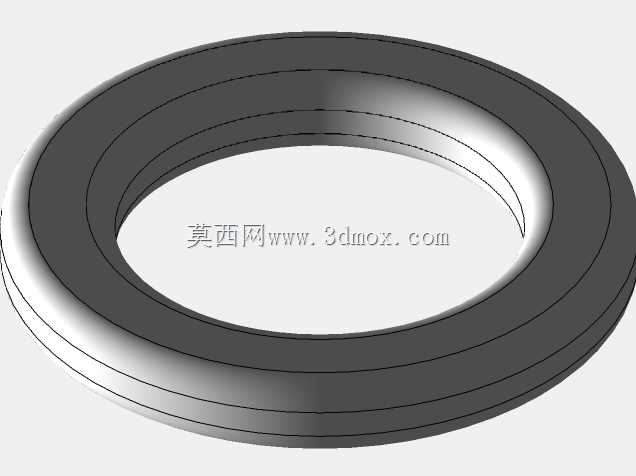

从受力路径看,底板承担整机倾覆力矩,两块平行立板从底板向上延伸,中间留出长条滑槽,用于调节上部夹持件的高度;环形套件套在立板外侧,既作为视觉上的分层标识,也能在夹持位置调整后承担周向限位,避免竖板受侧向力时出现张开变形。立板上部开出圆孔与槽口,圆孔可穿入销轴或定位杆,槽口则给滑动压块提供导向,顶部两枚小型圆头压件对应锁紧点位,装配时从上方旋入即可压住待固定件,不需要额外复杂夹具。

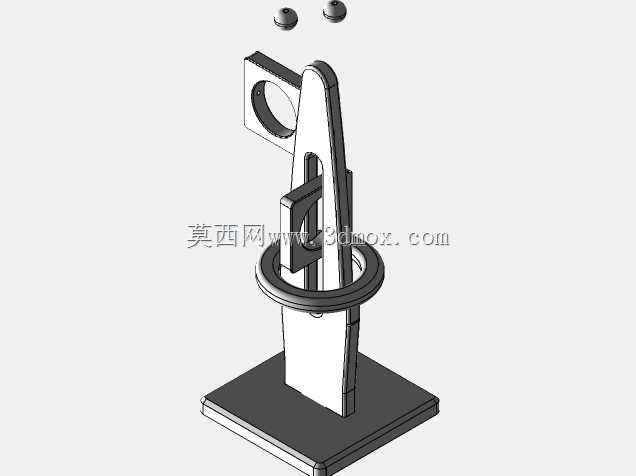

设计思路上优先保证装配顺序清晰:先将底板与立板通过底部止口定位,再套入环形限位件,随后装入中部滑动压块,最后装配顶部压头;所有配合面均采用直面与圆柱面组合,加工时以铣削和车削即可完成,钣金或机加工方案都能落地。外形尺寸按轻型工装设定,底板边长略大于立板跨距,重心落在底板中心区域,即使夹持偏置的字符牌或薄型工件,整机也不会失稳。

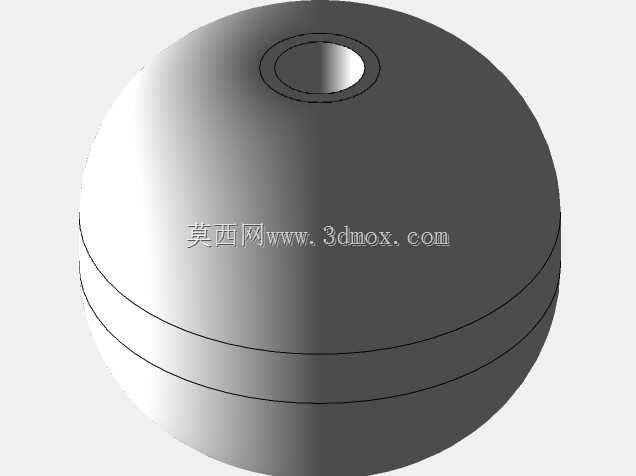

实际使用中,中部滑块可沿竖槽上下移动,适应不同高度的串状字符件或标识牌;立板侧面的开孔还能拓展安装传感器、指示牌或小型气动元件,使这套结构不止于静态支撑,也能并入半自动化工位做定位载体。环形件与立板之间采用小间隙配合,既保留拆装便利性,又能在锁紧后消除晃动;顶部压件选用圆头形式,接触工件时为点压固定,可避免压伤表面,对带漆面或印刷字符的工件比较友好。

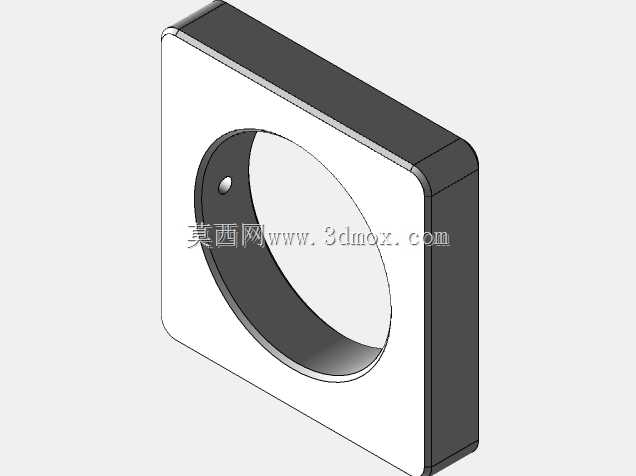

建模过程中各零件按实际装配关系拆分,底板、立板、环套、滑块、压头分别独立成件,方便在工程中出工程图、统计物料并做干涉检查;立板滑槽宽度、环套内径和压头螺纹规格都按通用轻型工装取值,选型替换时容易匹配标准件。整体结构没有复杂曲面,钣金折弯后焊接或整块铝板铣削两种工艺都能实现,后期维护时磨损件可单独更换,适合小批量工位自制与教学结构演示使用。
