改进型硬质合金双面翻转加工机架

　　这套翻转机架主要面向小型精密零件的双面铣削、钻孔与倒角工序，在普通立式加工中心或者数控铣床上使用时，能省去二次找正、重复装夹的辅助时间。车间里加工薄板类、小型腔体类工件，常规做法是第一面加工完成后松夹、翻面、重新打表找正，不仅耗时，还容易因二次装夹偏差造成两面位置度超差；这套翻转框架把工件夹持在可绕水平轴回转的框体内，一次装夹后松开侧向锁紧螺钉即可将框架连同工件整体翻转180度，再锁紧定位销就能直接加工背面，同轴度、对称度的一致性明显提升。

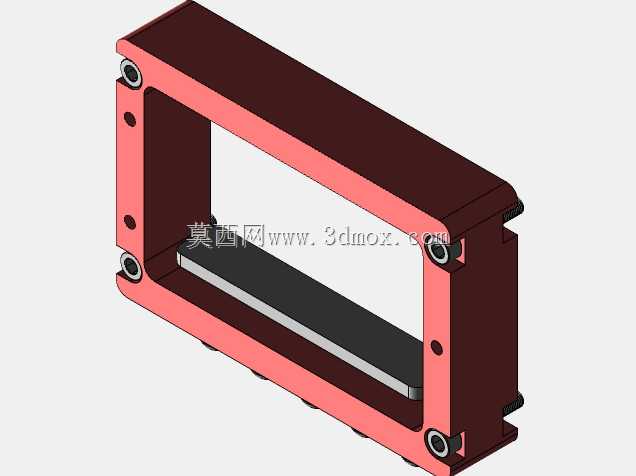

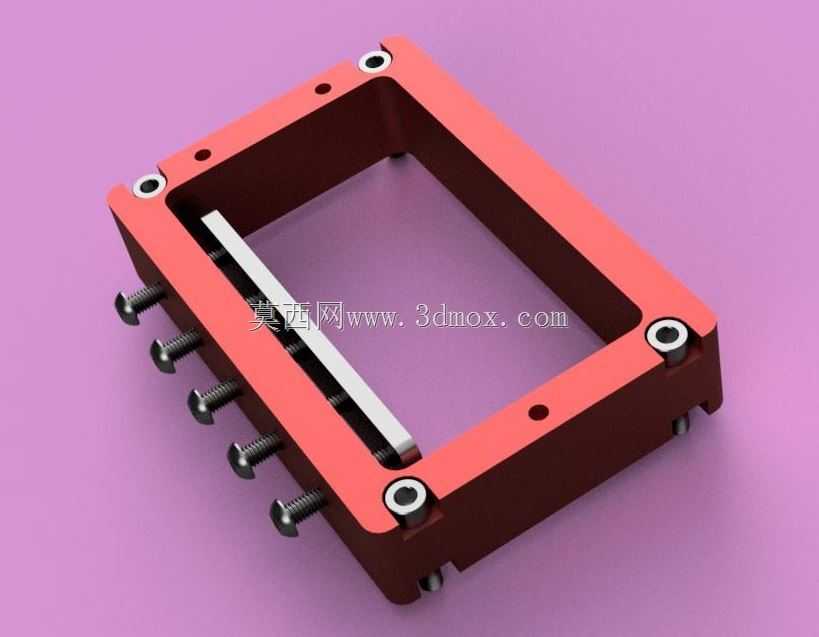

　　框架主体采用框型焊接或整块钢件铣削成型的刚性结构，四周布置的带衬套定位孔对应机床工作台上的T型槽或基准底板，安装时先以底面和两侧定位面找正，再用内六角螺钉压紧，整体安装边界控制在小型工作台行程范围内，不会和刀库、防护罩发生干涉。框架长边一侧排布多颗夹紧螺钉，螺钉端部配平压块，压紧力沿工件侧边均匀分布，避免薄件单点受压产生翘曲；四角的沉孔内嵌耐磨衬套，翻转回转轴穿过衬套后由端部锁紧螺母固定，衬套磨损后可单独更换，维护成本较低。

　　设计思路上优先保证翻转后的重复定位精度，框体的上下两个安装基准面做了等高磨削处理，无论框架处于正向还是反向姿态，工件相对主轴的Z向高度偏差都能控制在很小范围内；中间的长条形压条横跨工件开口区域，既作为工件上表面的辅助支撑，又能在加工贯通槽时防止刀具出刀瞬间工件震颤。实际使用场景里，加工 Carbide 材质的小型刀垫、导电块或者电子类结构件时，两面都需要加工安装孔和让位槽，用这套工装一次装夹即可完成全部工序，半成品周转次数减少，操作者的劳动强度也随之降低。框架侧面预留的多个工艺小孔可用于安装限位挡块，适配不同长宽尺寸的工件；外露的夹紧螺钉选用标准细牙螺纹，进给平稳，压紧力可控，不会因硬脆材料局部受力过大而崩边。整体结构没有复杂的传动部件，日常清理切屑、维护润滑都很方便，适合小批量多品种的精密加工车间长期使用。
