小型轴用机械密封组件结构设计

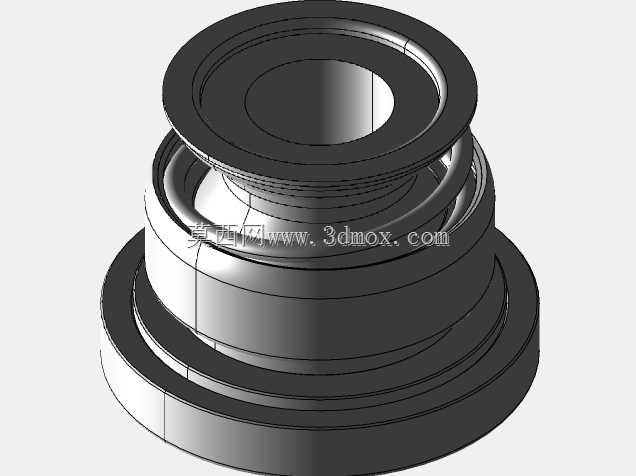

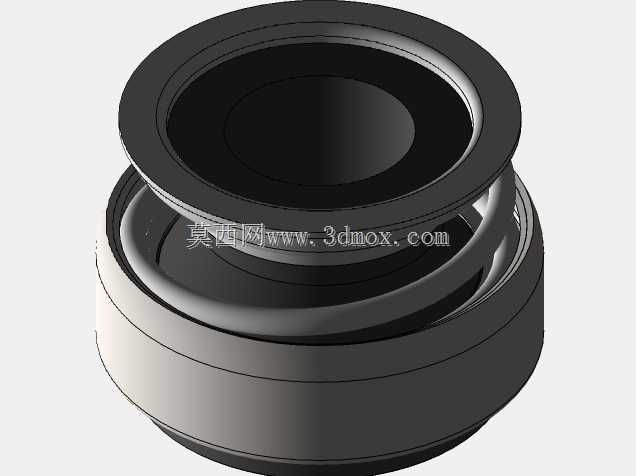

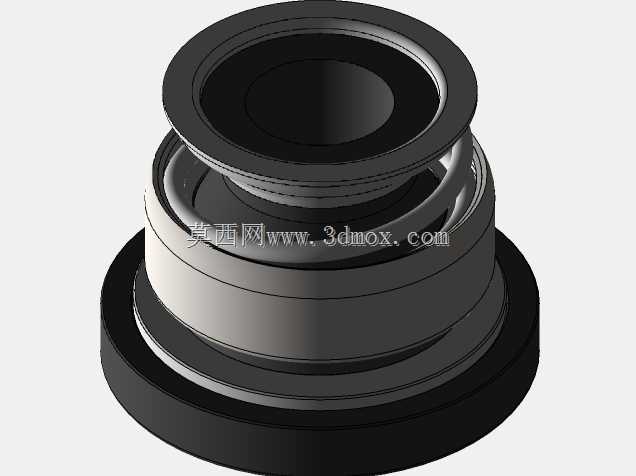

　　这套密封组件针对小直径传动轴的动密封需求开发，适配轴径8毫米、密封腔安装孔径18毫米的紧凑安装空间，整体采用分层叠装的同轴结构，从轴向依次排布静密封座、弹性补偿元件、动摩擦环、传动止转结构与端部压合法兰，所有零件回转轴线完全重合，装配后总轴向长度控制在小型泵体、微型流体设备的常规密封腔预留尺寸范围内，无需额外改造腔体即可直接装入。

　　从实际工况适配角度出发，该类密封件大量应用在小型循环泵、微型水处理设备、台式实验流体装置、小型化工加注设备的转轴穿出位置，核心作用是阻断腔体内带压液体沿转轴配合间隙向外泄漏，同时阻挡外界粉尘、水汽进入设备内部润滑腔。和传统填料密封相比，这种机械密封的摩擦面为精密贴合的环形端面，工作时动环随转轴同步转动，静环固定在腔体端座上，两环端面之间靠弹性元件提供持续贴合压力，运转过程中端面间会形成极薄的液膜，既起到润滑降温作用，又能实现接近零泄漏的密封效果，长期运行的摩擦损耗远低于填料结构，也不需要频繁压紧填料压盖来补偿磨损量。

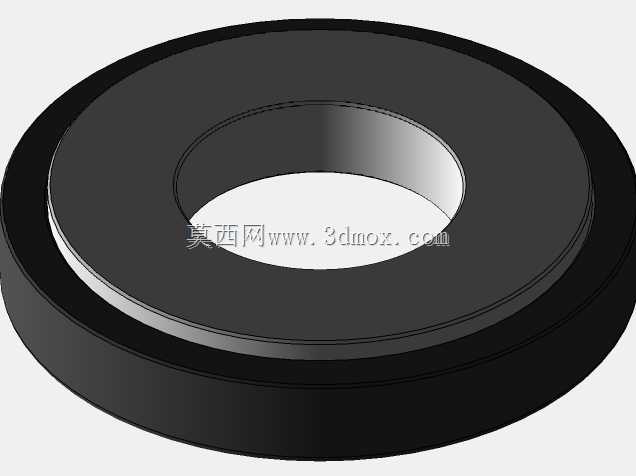

　　结构设计上，各零件的配合边界经过反复校核：底部的基座外圈设置环形定位台阶，装入密封腔时可以直接靠台阶实现轴向定位，避免密封件受介质压力出现轴向窜动；橡胶弹性体同时承担三个作用，一是提供动环磨损后的轴向补偿位移量，当摩擦端面出现正常磨耗后，弹性体的预压缩力会推动动环始终贴紧静环；二是自身作为静密封元件，填充金属零件和腔体、转轴之间的配合间隙，杜绝旁路渗漏；三是通过内嵌的止转结构传递扭矩，保证动环和转轴同步转动，不会出现跟转打滑的问题。端部的外翻法兰边紧贴设备腔体端面，装配时靠端盖压合即可完成固定，不需要额外设计复杂的连接结构。

　　建模过程中对所有配合面的公差区间做了参数化预留：动环和静环的贴合端面标注平面度与粗糙度要求，弹性体的压缩率控制在合理区间，既避免压缩量过大导致端面比压过高、快速烧损摩擦面，也防止压缩量不足导致端面贴合不严出现泄漏。各层零件的径向间隙经过校核，保证转轴出现小幅径向跳动时，动环可以自适应微调角度，始终保持端面均匀贴合，不会出现局部偏磨。整套结构没有复杂的异形零件，加工和装配工艺性好，适合小规格流体设备的批量配套使用。
