120毫米侧出风离心鼓风机结构设计

　　这款侧出风离心式散热风机采用120×120毫米方形安装边界设计，属于设备强制风冷系统里的常用鼓风部件，和常规轴流风扇直吹散热的逻辑不同，它依靠蜗壳内部高速旋转的多叶前倾叶轮，将轴向进入风腔的气流转向90度后从侧向方形出风口增压送出，能够在有限安装空间内输出更高静压，适配风道阻力较大的密闭设备散热场景。

　　从实际工程选型场景来看，这类鼓风机大量应用在工控服务器机柜、紧凑型激光设备、小型新风模组、3D打印机温控舱、医疗仪器通风回路以及新能源充电桩内部风道中：当设备内部散热鳍片排布密集、风路弯折多、普通轴流风扇风压不足无法穿透风阻时，离心鼓风结构可以建立稳定压差，把热量顺着规划风道强制带出设备外。

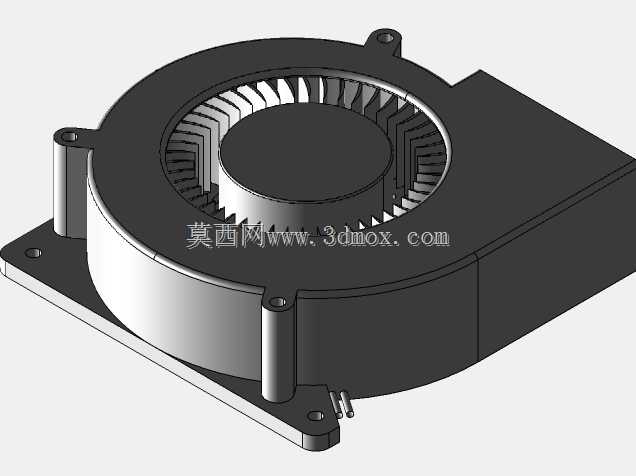

　　结构设计上，整机底部为一体式方形安装法兰，四个角预留沉头安装孔位，安装柱高度统一，孔位间距适配行业通用120规格风机的安装尺寸，设备壳体开孔时直接匹配对应孔距即可完成固定，不需要额外定制转接支架。蜗壳流道采用渐扩式截面设计，气流从叶轮外缘甩出后沿蜗壳导向逐步汇集到侧方出风口，流道内壁顺滑过渡，避免截面突变产生的涡流噪音与风压损失。叶轮采用多叶片前倾式排布，叶片数量经过动平衡校核，运转时气流脉动更小，风叶和蜗壳侧壁预留均匀运转间隙，既不会出现转动擦碰，也不会因间隙过大造成回流泄压。

　　机身中部的圆形凸台为电机容纳腔，直流驱动电机完全内嵌在风腔中心位置，不占用额外外部安装空间，侧边引出供电接线引脚，引脚位置避开安装法兰与出风口对接面，整机装入设备后接线不会和周边结构件产生干涉。侧向方形出风口可以直接对接矩形通风管道、散热鳍片风道或者设备排风槽，对接面平整，贴合适配密封泡棉后可以大幅减少漏风，保证送风效率。

　　建模过程中完整还原了叶轮叶片曲面、蜗壳渐扩流道、安装柱倒角、接线端子等全部细节，装配关系完全贴合实际量产风机的结构逻辑，工程师在做设备整机布局时，可以直接导入模型校核安装空间、风道对接路径以及周边元件的避让距离，提前排查风机和电路板、结构筋位、走线槽的干涉问题，也可以基于该结构调整出风口尺寸、安装孔位来匹配自研设备的定制风冷需求。
