离心式鼓风机叶轮流体机械结构

　　该叶轮属于离心式鼓风机的核心气动旋转部件，主要承担将机械能转化为气体压力能与动能的任务，常见于工业通风、除尘引风、燃烧助燃、物料输送、冷却循环以及小型增压设备中。整机运行时，驱动轴带动叶轮高速旋转，叶片间的气体受离心作用向外缘流动，在蜗壳内完成扩压与收集；叶轮中心区域形成负压，使轴向或侧向气流持续补入，从而建立稳定风量与风压。

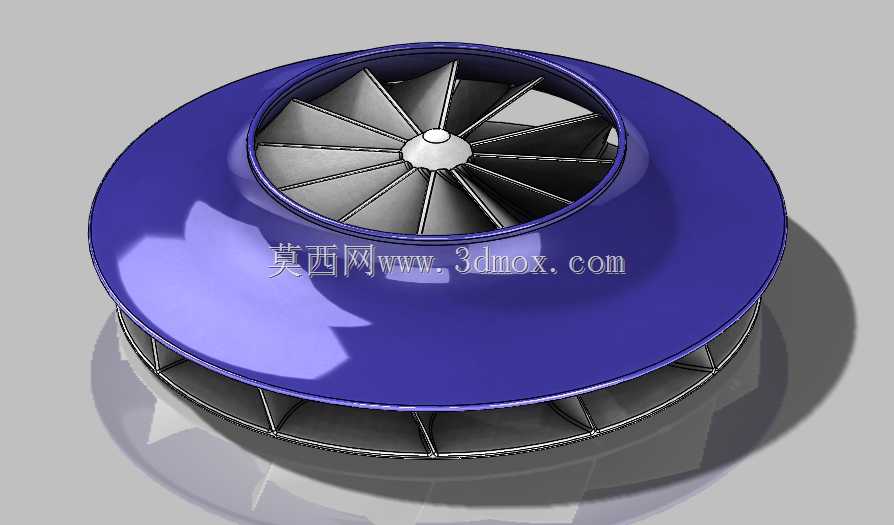

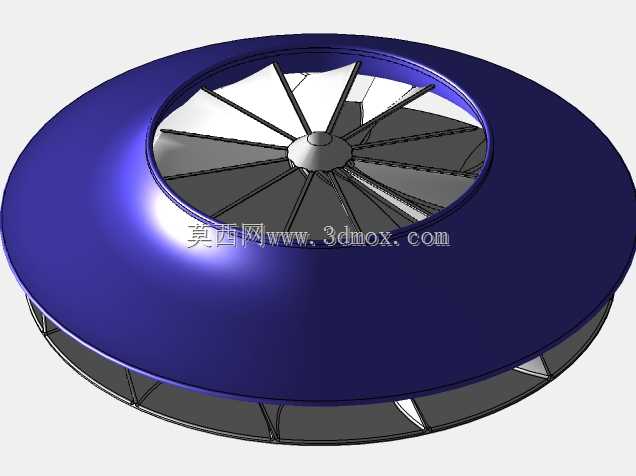

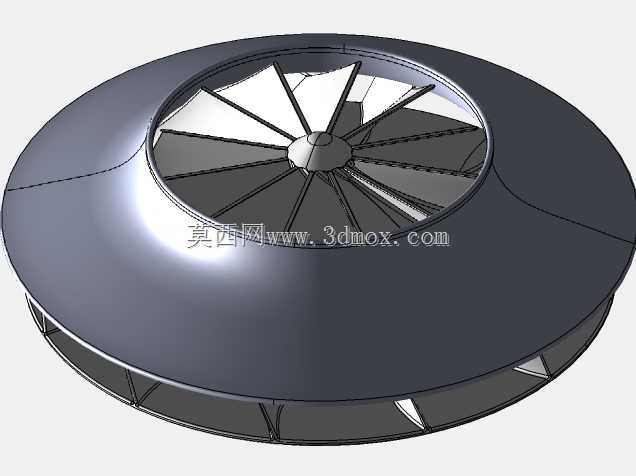

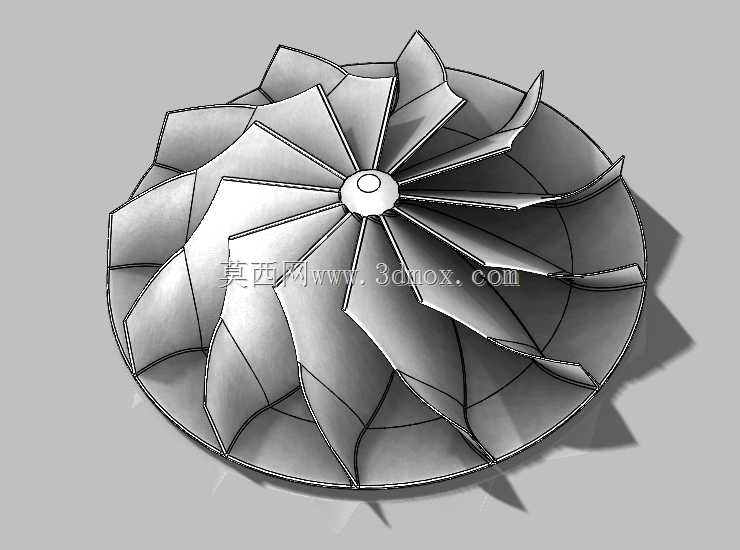

　　从结构上看，模型采用后向式多叶片布置，叶片沿轮毂周向均匀分布，入口侧带有平滑收敛的轮盖，外缘与轮盘形成封闭流道。轮盖外轮廓呈圆弧过渡，能够减少气体进入叶道时的冲击损失；叶片型线兼顾气流转向与制造可行性，叶根与轮盘、轮盖连接处保留连续过渡，有利于降低应力集中。中心轮毂设置轴孔与定位端面，可与电机轴或传动主轴配合，端面压紧后传递扭矩。

　　设计此类叶轮时，首先要明确目标风量、全压、转速和介质条件，再确定叶轮外径、入口直径、出口宽度、叶片进口角与出口角。叶片数量并非越多越好：叶片过密会增加摩擦阻力和堵塞风险，过稀则容易导致流道内气流分离、压力脉动增大。后向叶片在效率和工作稳定性方面通常更适合中高压风机，也能在一定程度上抑制喘振区间的波动。

　　外形与安装边界方面，叶轮最大外径决定蜗壳宽度和径向间隙，轮盖入口需与进风集流器保持小而均匀的配合间隙，间隙过大会造成回流泄漏，过小则可能因热膨胀或振动发生擦碰。轮毂轴孔、键槽或锁紧结构必须与驱动轴系匹配，轴向定位面应保证垂直度，否则高速旋转时会产生不平衡量。轮盘后侧与轴承座、密封件之间也需预留拆装空间，避免运行中与固定件干涉。

　　工程建模时，叶片曲面、轮盖回转面和轮盘厚度需要保持几何连续，阵列叶片后应检查相邻叶道是否完全封闭。对实际选型而言，该结构适合进一步开展气动性能估算、转子动力学校核、静动平衡分析以及强度校核；若用于高温或含尘工况，还应在叶片耐磨、轮盘腐蚀余量和清灰维护空间上做针对性调整。
