封闭式桌面熔融沉积成型3D打印设备

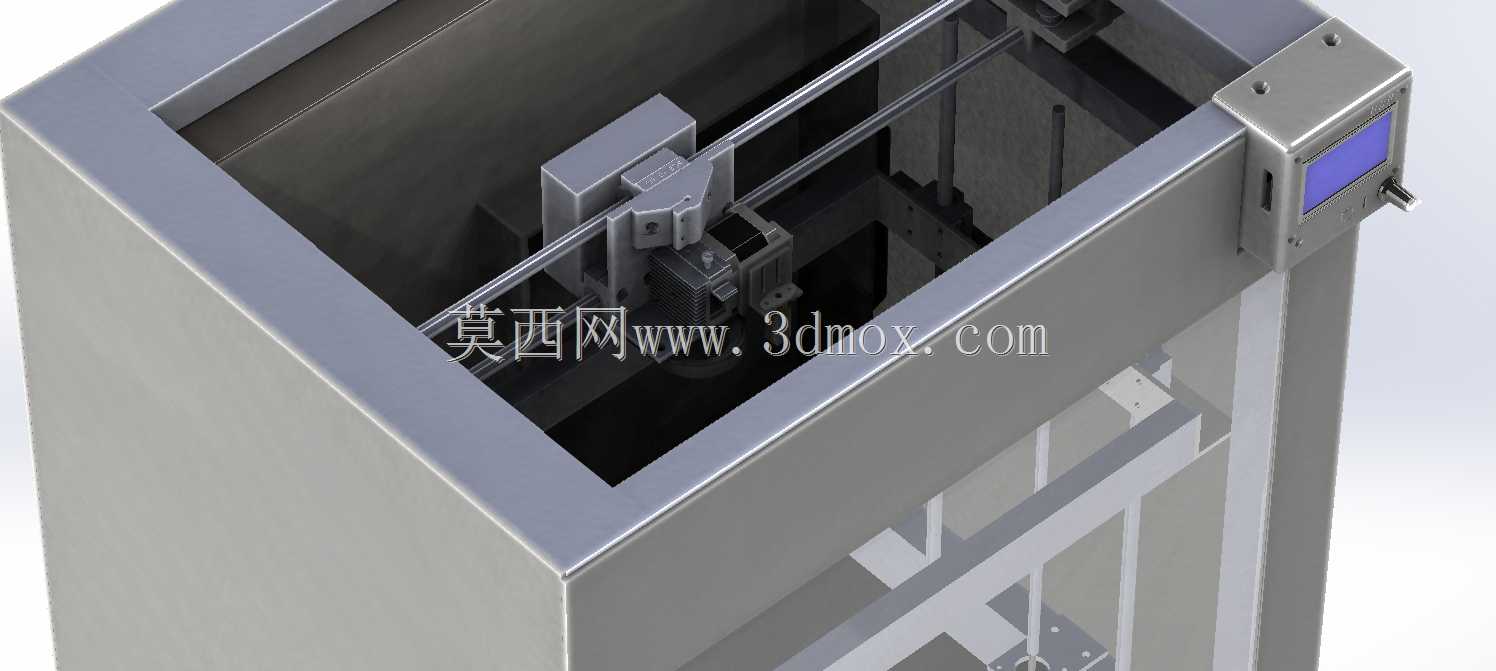

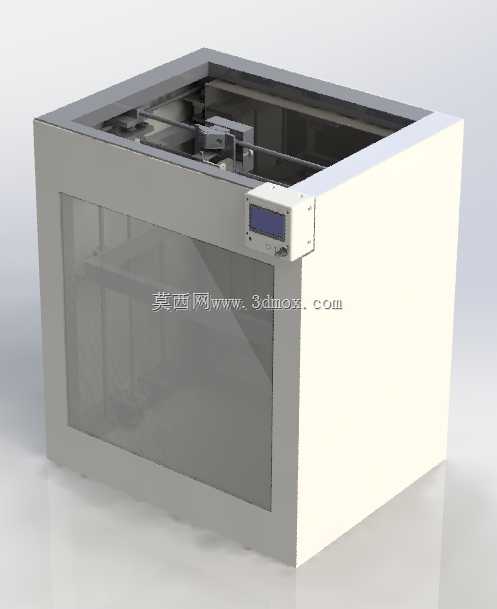

　　这套封闭式桌面增材制造设备面向小尺寸样件试制、教学实训、工装夹具快速打样以及创客研发场景，整机采用箱式框架布局，将成型腔体、XY运动横梁、Z向升降平台、控制交互模块与电气安装空间整合在同一壳体内部。前侧设置大面积透明观察窗，作业过程中可直接查看喷头轨迹、耗材熔融状态和平台升降情况，同时透明挡板能够减少腔体内热量向外散失，对ABS等易翘曲材料的成型稳定性有明显帮助；顶部开放区域用于布置导轨、传动带和喷头组件，维护时可从上方接近运动部件，检查皮带张紧、滑轮磨损和线束拖链状态。

　　从结构设计思路看，设备外侧壳体承担防护、隔热和安装基准三重作用，内壁需要为直线导轨、丝杆或光轴提供可靠固定面；框架边角采用规整直角过渡，便于钣金或板材折弯加工，也能在三维装配中控制干涉风险。前部凸出的控制盒安装显示屏与操作按键，位置避开观察窗视线，并与主箱体形成独立模块，方便后期更换控制板、接线和维护按键面板。喷头小车沿横梁完成X向运动，横梁沿Y向导向完成平面扫描，成型平台在腔体下部执行Z向进给，三条运动轴的装配平行度、垂直度会直接影响首层附着和层纹质量。

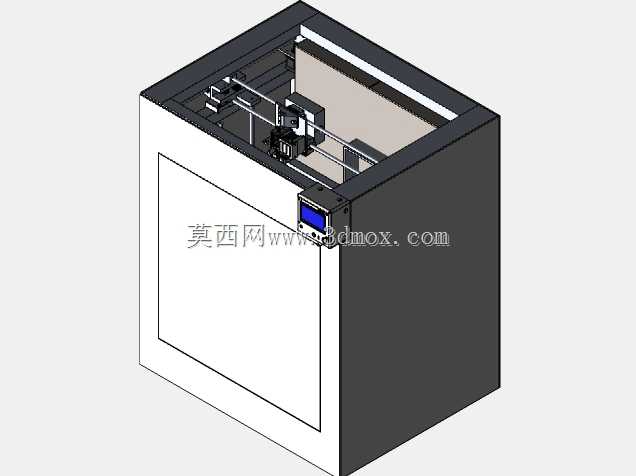

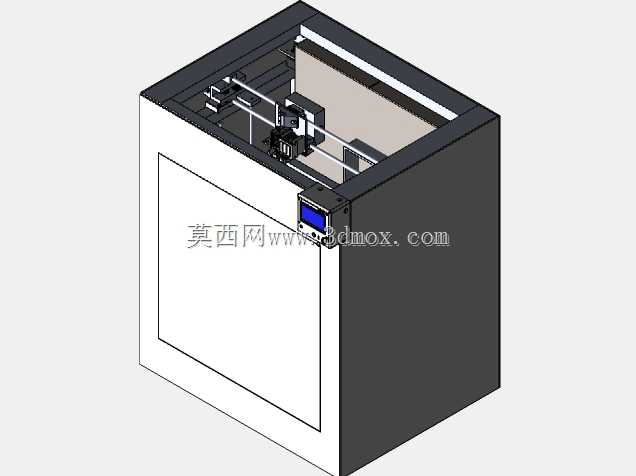

　　实际选型和布置时，需要在设备四周预留耗材更换、门板开启、散热通风和电气检修空间，后侧与侧面不宜紧贴墙面。机箱底部应保持水平支撑，避免平台倾斜造成首层厚薄不均；透明窗前方需保留操作者观察和取件空间，顶部维护区也要留出抬手拆卸横梁护罩的余量。整机内部将高温喷头、运动机构与控制电路分区安置，可降低人员误触运动部件的风险，也能减少粉尘和外部气流对成型过程的干扰。模型在结构表达上完整呈现了封闭外壳、观察窗、顶部运动架、喷头组件、控制面板和成型腔的相对位置，适合用于桌面打印设备方案校核、机架布局评审、实训装备展示以及增材制造设备结构改进参考。
