桌面级FDM熔融挤出打印运动模组结构

　　这套三维结构聚焦桌面熔融沉积成型设备的核心执行端，把X向运动承载、耗材熔融挤出、成型区散热三个功能模块整合在同一安装基准上，适配创客工位、小批量手板打样车间、高校机械创新实验室以及非标自动化产线的小件快速试制场景，用来完成PLA、ABS等热塑性线材的逐层堆叠成型，替代传统外协机加工的短周期验证环节。

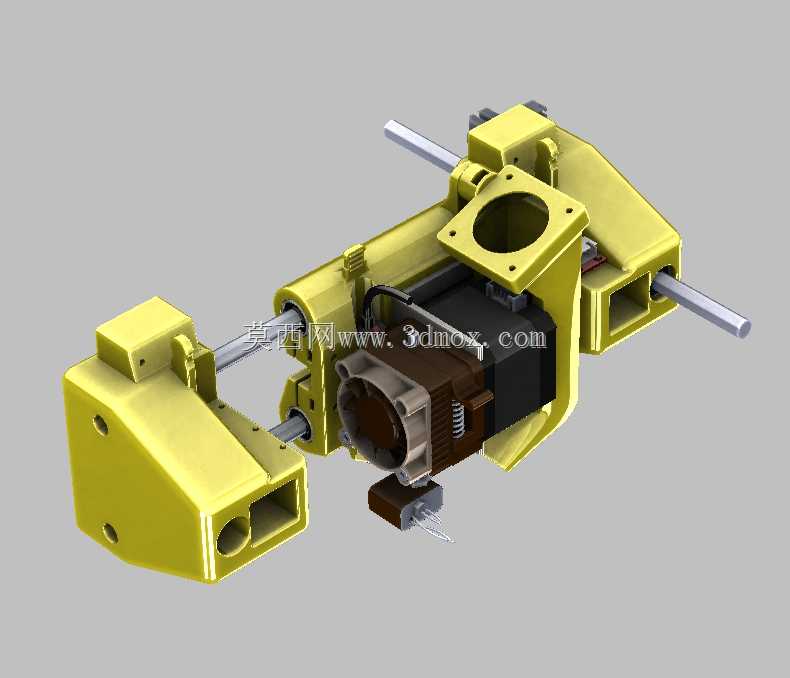

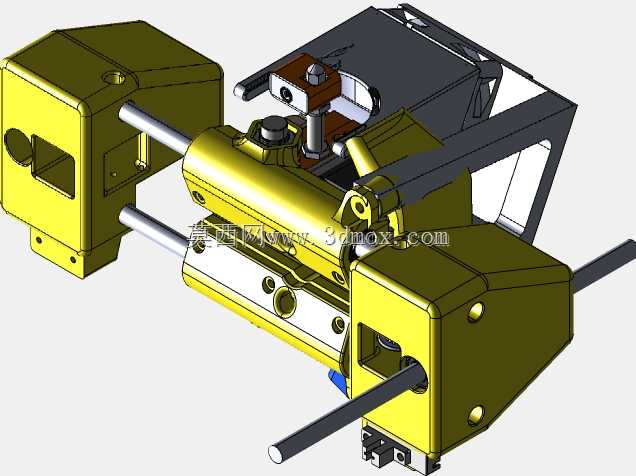

　　从实际装配边界来看，整套模组沿两根平行布置的镀铬直线光轴做横向滑移，光轴两端直接搭接在设备两侧的Z向升降支撑座上，横向行程覆盖常规200毫米级桌面成型幅面，模组自身在光轴轴向的占用长度预留了同步带张紧的调节余量，垂直方向下端面到喷嘴尖点的距离严格匹配热床最高工位的安全间隙，侧向伸出的散热风道外壳不会和两侧机架立柱、拖链走线槽发生运动干涉，整机框架选型时只需对应光轴中心距预留安装孔位即可直接适配。

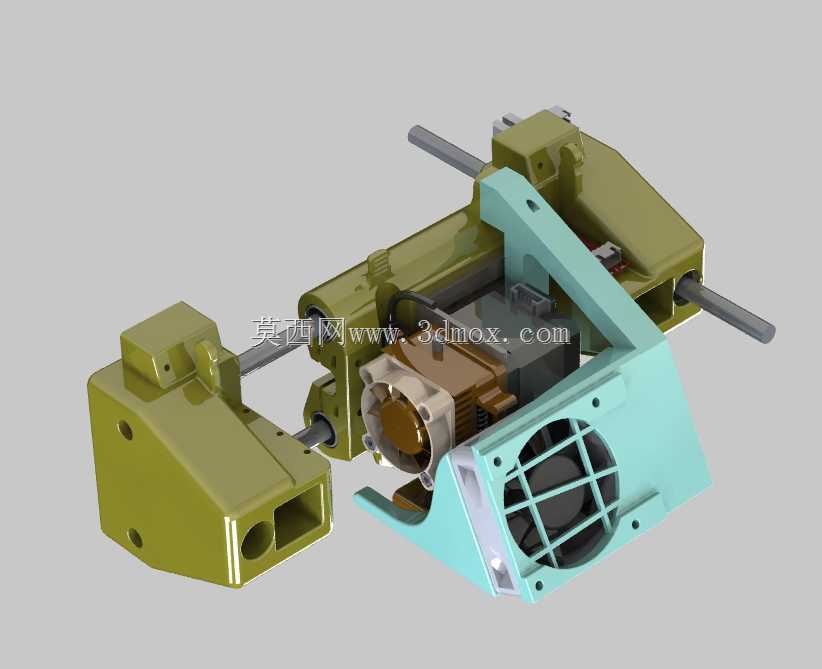

　　结构设计上没有采用冗余的一体化铸造托架，而是拆分出橄榄绿色的左右两个承载支座：左侧支座内置挤出送料齿轮的安装腔，预留了耗材导入的通孔与快接接头安装位，腔体壁厚按照步进电机持续工作的受力工况做了局部加强，避免长期送料加压出现壳体形变；右侧支座对应同步带的压紧固定位，开口槽结构方便装配时调整皮带预紧力，不需要拆解整个滑移单元即可完成张紧作业。中间位置的青蓝色风道壳体是这套结构的设计亮点，风道采用离心风机侧向进风的导流构型，格栅出风口正对着喷嘴上方的散热鳍片区域，进风侧的圆弧过渡面减少风阻，壳体上的安装孔位同时兼容40毫米规格的标准轴流风机与离心涡轮风机，风道下端的收窄导流边把冷却气流定向导向刚挤出的耗材丝材，提升悬垂结构打印时的成型精度。

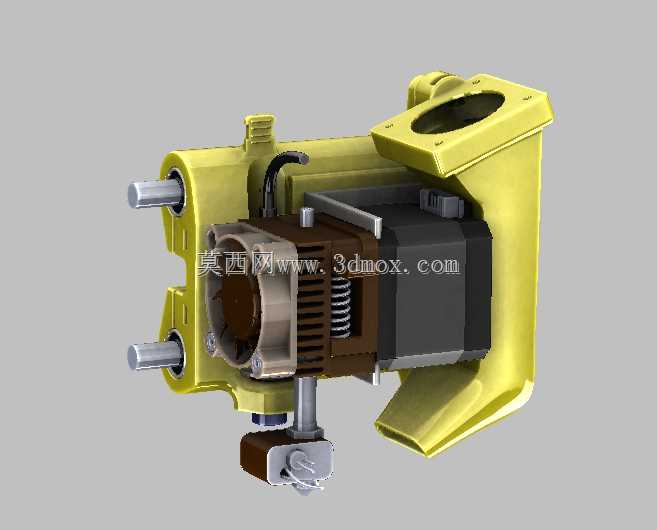

　　动力配置上，挤出端驱动电机直接法兰固定在承载托架侧面，电机输出轴通过减速齿轮组带动送料主动轮，从动压轮的弹簧加压槽位在壳体上预留了不同档位的调节孔，可根据1.75毫米、3毫米两种线材直径调整压紧力；喷嘴加热块、喉管、温度传感器的安装位全部按照通用E3D系列喷头的互换尺寸设计，后期维护更换配件不需要重新修改安装结构。X向运动的传动同步带轮布置在模组两端，带体压块嵌入支座的预留卡槽，装配时不需要额外粘接固定，靠卡槽的限位台阶即可保证传动过程中皮带不出现窜动。

　　走线布局上，所有电机线、加热棒线、温控传感器线都沿托架内侧的走线槽排布，风道外壳侧面预留了扎带固定孔，运动过程中线缆不会随滑移拖拽剐蹭成型工件，整套模组的安装基准面统一以光轴配合孔为定位基准，装配时一次对刀即可保证喷嘴端面与热床平面的平行度，大幅降低整机量产时的装配调试工时。
