桌面级FDM熔融沉积3D打印机整机结构

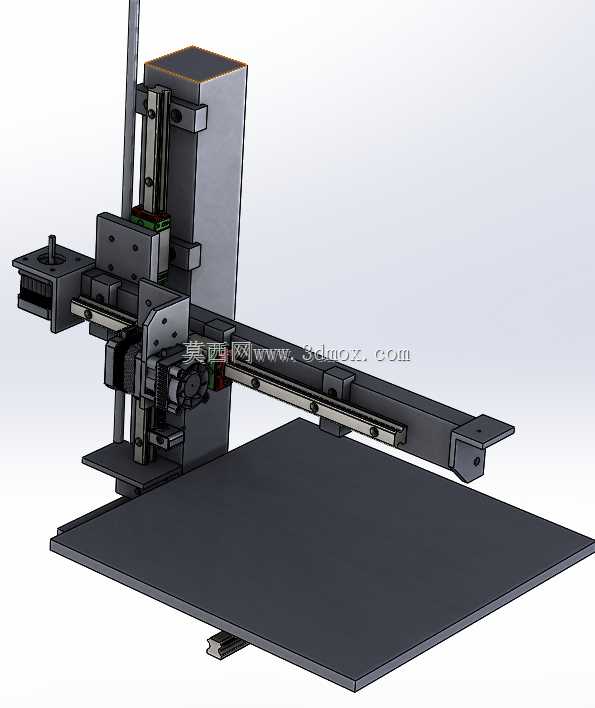

　　这套桌面级熔融沉积成型设备的三维结构，面向小尺寸样件快速试制、创客工坊验证、教学实训以及小批量工装夹具打样场景，整机采用直角坐标运动布局，将Z轴升降模组布置在机身左侧立架上，X轴运动横梁搭载挤出打印头，Y轴传动组件独立承载底部成型平板，三个运动轴的行程边界在建模阶段就做了明确约束，避免各轴运动到极限位置时出现线缆拉扯、结构干涉的问题。

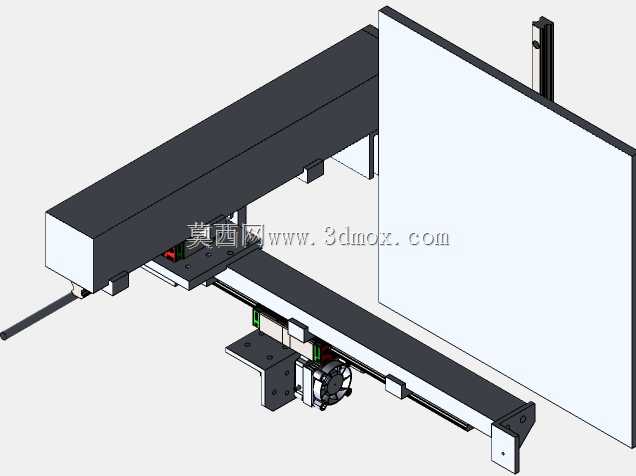

　　从实际使用逻辑出发，Z轴采用双光杆导向搭配丝杆传动的方案，立架后侧预留了步进电机的安装法兰位，传动丝杆的轴线与两根导向光杆保持平行，装配时可以通过立架上下端的固定座调整同轴度，保证热床平台或者打印头在Z向逐层抬升时不会出现偏移卡顿。X轴横梁整体为悬臂延伸结构，横梁上安装线性直线导轨，挤出滑车通过滑块与导轨配合，传动同步带沿横梁长度方向布置，带轮张紧结构在横梁端部做了可调设计，后期维护时不需要拆解整个横梁就能调整同步带预紧力，挤出组件上预留了散热风道、进料喉管以及喷嘴加热块的安装空间，送丝机构的安装孔位也和主流远程送丝、近程送丝套件的安装尺寸匹配。

　　底部Y轴的成型平台采用平板式结构，平台下方通过两根平行直线导轨支撑，导轨沿机身前后方向固定在底框架上，平台与传动同步带的连接座做了沉头安装设计，保证平台上表面完全平整，不会凸出连接件干涉打印件首层附着。整机底框架采用方管拼接的承载形式，框架四周预留了电控板、电源模块、限位开关的安装孔位，所有运动部件的走线槽都沿型材内侧布置，避免运动过程中线缆与传动件发生摩擦。

　　设计阶段优先控制整机的占地边界，机身底部的支撑脚向外延伸的尺寸刚好覆盖平台全行程运动范围，不需要额外加大底座面积就能保证设备运行时的稳定性，打印平台的有效成型区域在模型里通过平板轮廓直接体现，外围留出的操作空间方便用户更换喷嘴、调平平台以及清理打印废料。各运动轴的限位触发位置都在结构上预留了安装位，硬限位挡块布置在各轴行程的两个端点，即使电控信号出现异常，运动滑车也不会直接冲出导轨造成部件损坏。整机的模块化拆分逻辑清晰，立架、横梁、平台、底架四个大部件可以单独拆解加工，装配时通过定位销和紧固螺丝组合固定，既降低了单件加工的难度，也方便后期针对不同成型尺寸需求改装扩展行程，适配不同耗材的打印作业需求。
