圆形食品压合包覆工位工装

　　这套圆形工位工装主要面向薄饼、面皮、圆形片材类物料的边缘压合与包覆作业，整体采用中心定位、周向均布执行单元的布局思路，把多道夹紧、折边、压贴动作集中在同一块平板工作台面上完成，适合小批量食品加工工位、半自动包边工序以及教学演示中的机构联动验证。

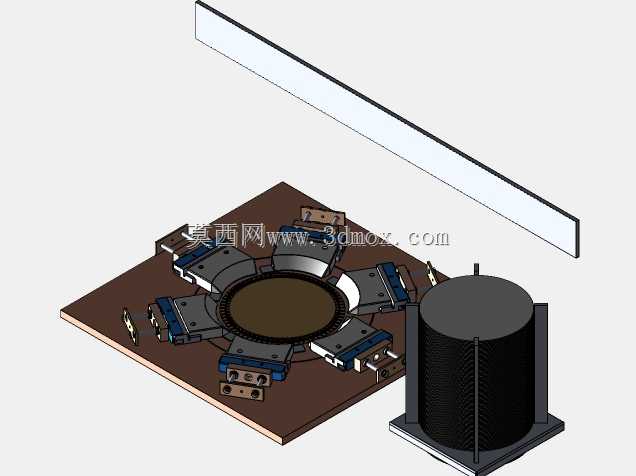

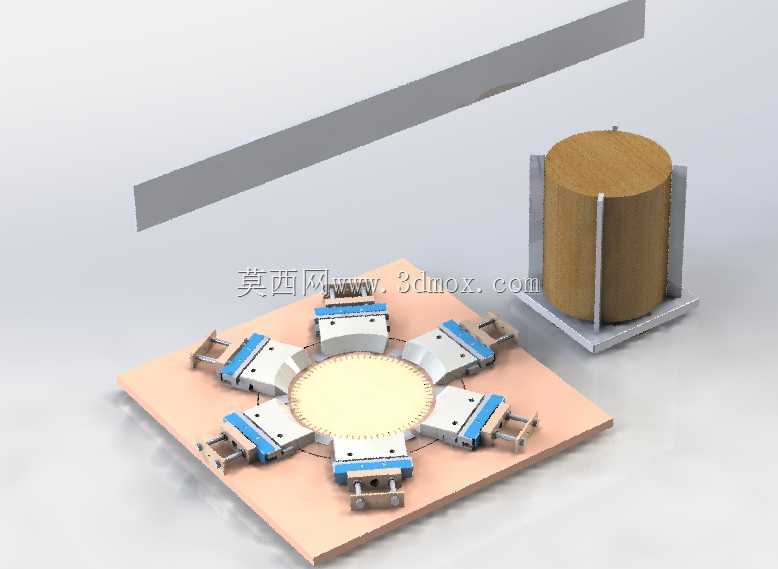

　　从现场布置逻辑看，平板底板承担全部安装基准作用，六个执行模组沿中心圆形区域等角度排布，每个模组都包含直线导向、滑动座、压块和端部夹持件。物料放置在中心圆形定位区后，周边模组同步向心进给，先由前端夹持件牵住待包覆的片材边缘，再通过压块把边缘向圆形工件侧壁推压、折叠，最终形成均匀的周向包覆效果。这种均布结构避免了单侧施力造成的工件偏移，六个接触点同时作用时，中心圆件受到的径向力能够相互平衡，对薄软物料尤其友好。

　　底板选用平整板件作为承载面，安装孔位沿各模组滑动方向布置，既可以固定直线导向组件，也预留了调整模组初始位置的空间。执行模组中的蓝白配色部件为模块化滑动压合单元，单元之间通过紧固件锁定在底板上，维护时可以单独拆卸某一组，而不必拆解整个圆周机构。长条形压条用于上料前的片材展平或预定位，圆柱状辅助件则模拟被包覆的圆形工件，配合底部小托板完成高度方向的支撑，保证压合作业时工件不会因侧向推力发生倾倒。

　　尺寸边界方面，整套机构的占用范围由方形底板决定，六个模组完全伸出时不会超出底板外缘，缩回后在中心留出圆形操作空间。设计时需要重点控制每个模组的行程一致性：若某一组进给量偏大，会把圆形工件推向对侧，造成包边厚薄不均；若进给量不足，则边缘无法完全贴附。三维建模过程中，应先建立中心圆件的基准轴线，再以圆周阵列方式生成六个执行模组，随后逐一校验滑块在极限位置的干涉情况，尤其是压块与中心工件、相邻模组夹持件之间的间隙。

　　导向部分采用低摩擦直线滑动结构，滑动座与底板之间保持平行，压块工作面做了贴合圆形轮廓的让位处理，避免硬接触划伤物料。端部夹持件的开口方向沿径向设置，能够在进给初期稳定牵住片材，随着滑块继续向心移动，夹持件与压块形成先后动作关系，先拉张再折边，减少片材起皱。圆柱工件底部的托板尺寸略大于工件外径，既提供支撑，又可作为周向压合的下靠面，使折边后的材料能够贴紧工件下端。

　　在实际应用中，这类工装可以接入手动推板、气缸驱动或电机带动的同步推环，把六个独立滑块联动起来，实现各工位等速进给。若用于食品场景，与物料接触的压块、托板和夹持件可更换为非金属易清洁材料；若用于教学或机构验证，则可直接通过三维模型检查运动包络、装配顺序和零件互换性。建模时还需考虑底板上的走线、气路布置空间，以及操作人员取放工件时中心区域的开放高度，避免周边机构在回程后仍阻碍上下料。

　　整体结构没有复杂传动链，核心在于圆周定位精度、滑块平行度和压块轮廓匹配。通过模块化分区，工装能够适应一定范围内的直径变化：更换中心定位圈、调整滑块起始位置并替换压块后，即可用于不同规格圆形工件的边缘包覆作业。
