手动螺旋压榨挤料工装带轮移动机架

　　这套手动螺旋压榨工装主要面向小型作坊、食品加工、农产品初处理以及实验室小批量固液分离场景，可用于果蔬渣、酒糟、豆渣、腌渍物料、纤维类碎料的压实和汁液收集。设备采用立式圆筒作为容纳空间，物料装入后由顶部压盘沿筒体内壁向下施压，底部或侧壁预留排液位置，挤出的液体可经接管集中收集，残渣在泄压后从上部清理。

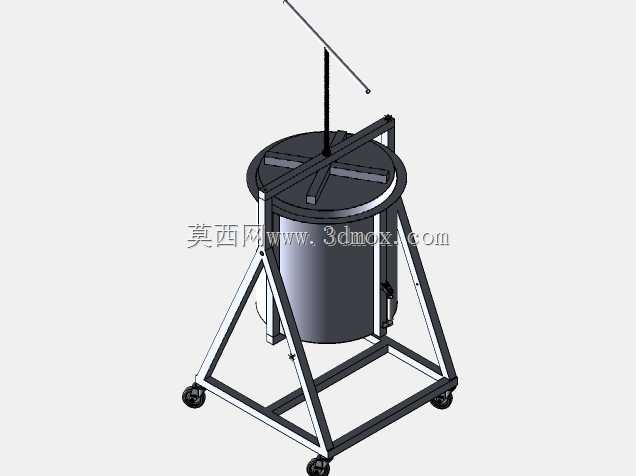

　　结构上，设备把承压框架、桶体、螺旋加压杆、横向操作杆、压盘和移动脚轮整合在一起。四根斜向支腿从桶体外侧向外展开，底部通过方形框梁连接，形成较宽的支撑多边形；这种布置能降低手动施力时的倾覆风险，也便于在潮湿地面或车间通道内短距离推移。支腿与桶体之间设置抱箍式连接位，桶体不直接承受全部侧向弯矩，压滤过程中产生的反力通过上横梁、螺杆和支腿形成闭合传力路径。

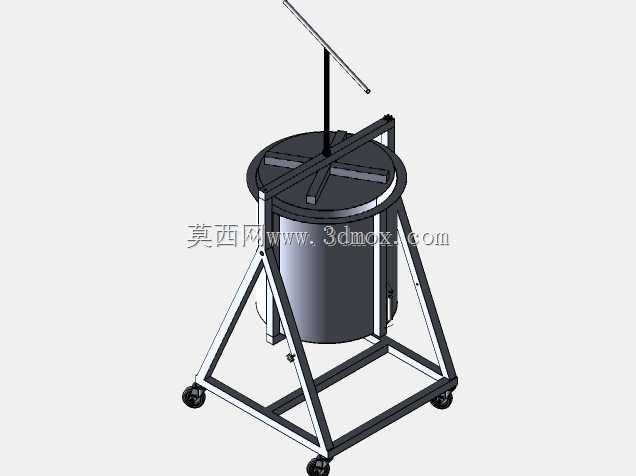

　　顶部加压机构采用梯形螺纹思路进行建模，螺杆穿过横梁中心，下端与圆形压盘连接。长横杆穿过螺杆上端，操作人员通过增大力臂来降低旋转阻力，适合没有气源、液压站的现场使用。压盘外径与桶体内径保持合理间隙，既避免压盘卡滞，又能减少物料从边缘大量返料。横梁与支腿连接处采用可拆卸装配关系，方便后期更换桶体、密封件或加压螺杆。

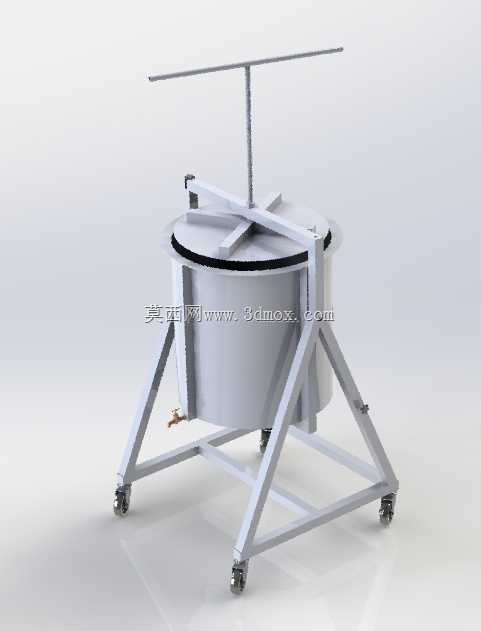

　　外形边界方面，圆筒高度与机架宽度接近，整机重心位于桶体中下部；横向操作杆在最高位置时形成最大外伸尺寸，布置工位时需要在设备两侧预留转动空间。底部四只脚轮使设备具备移动性，若用于连续生产，可在脚轮旁增加地脚支撑或制动结构，以防止压榨时整机滑移。桶体下部设置小型放液阀，接管方向应避开支腿和脚轮，保证接液桶放置空间。

　　建模时需重点检查螺杆行程与桶体有效深度的匹配：压盘在下止点应接近滤板或桶底，在上止点则要留出投料和清渣高度。机架杆件的夹角、焊缝或螺栓连接位置、压盘导向间隙、脚轮安装板厚度都应按实际装配关系表达。对于需要工程落地的设计者，可在桶底增加多孔滤板、滤布压圈和集液盘，使压榨、过滤、排液三个动作衔接更顺畅。
