气动高粘度柱塞输送泵结构设计

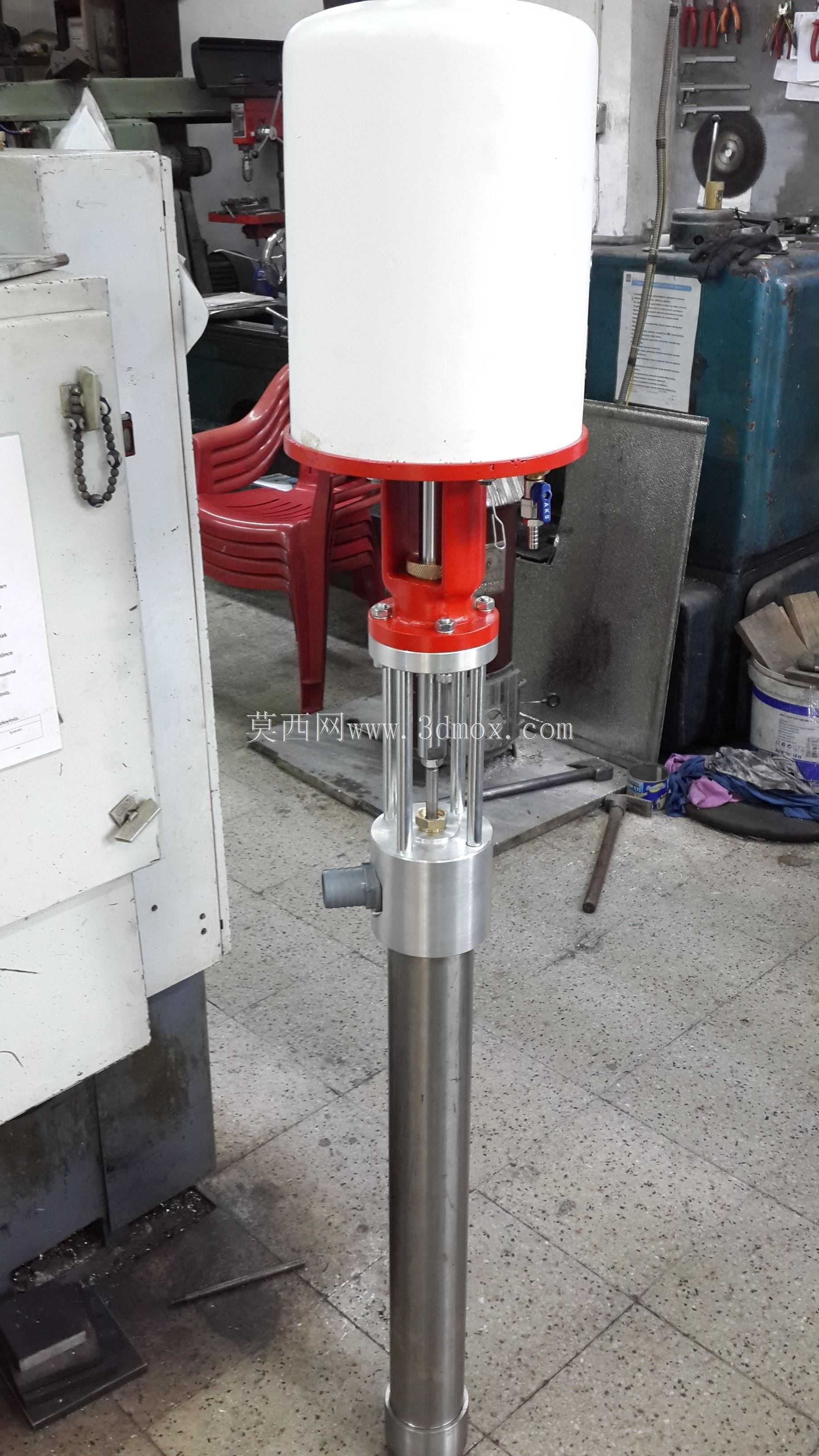

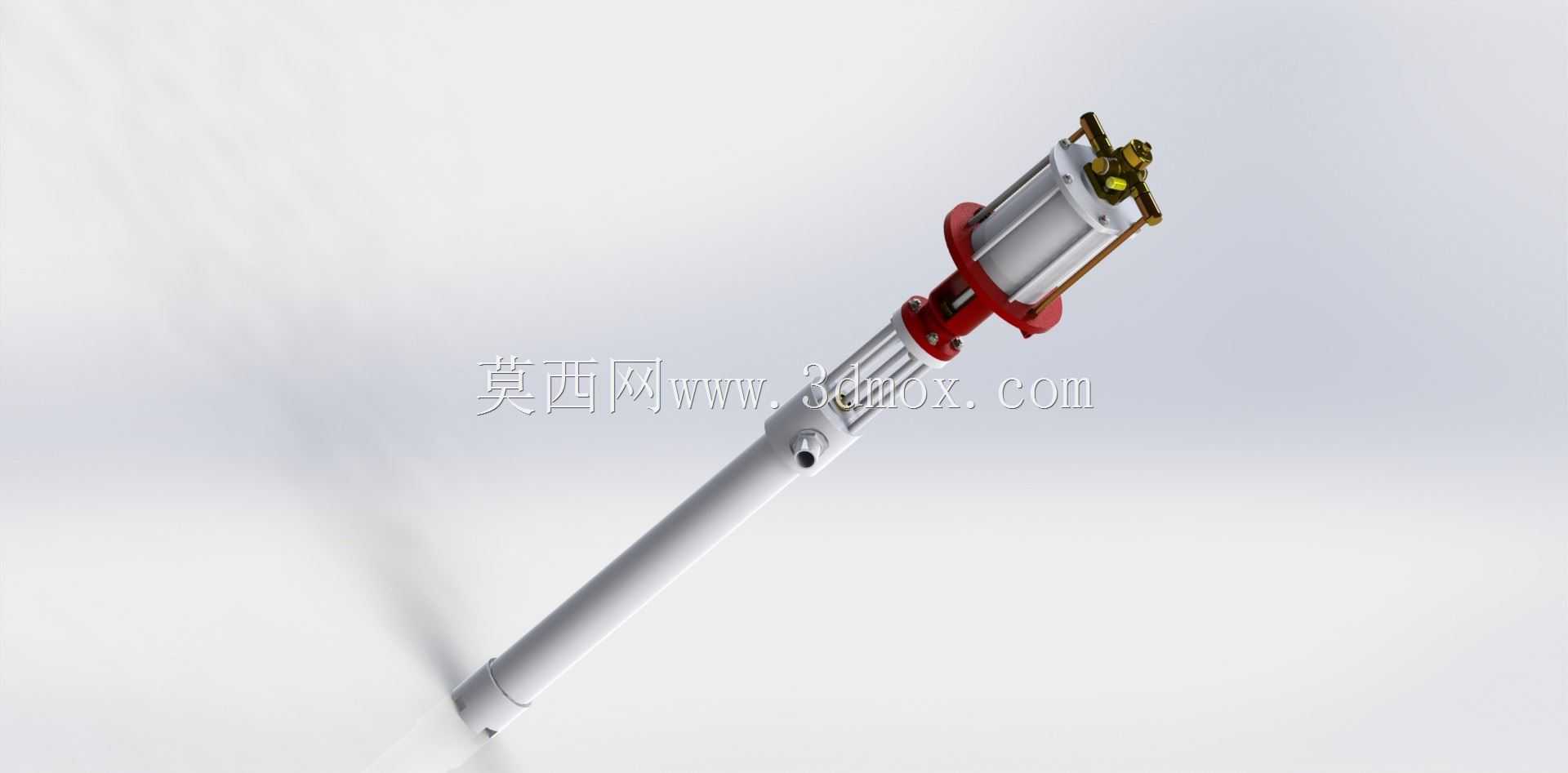

　　该模型呈现的是一种立式长杆结构的气动高粘度输送泵，整体由上部气动驱动段、中部连接与导向段以及下部浸入式泵杆组成。上部气缸外筒采用圆柱壳体，端盖与活塞杆区域布置有气路接口和紧固件，红色压盖用于强化驱动段与泵体的连接定位。细长泵杆向下延伸，适合从桶口伸入容器内部，在涂料、油脂、胶黏剂、油墨、糖浆、泥浆类介质以及部分含颗粒流体的抽取场景中较为常见。与普通离心泵相比，这类泵更强调低转速、高推力和稳定容积输出，能够在介质流动性差、剪切敏感或需要定量供料的工况下保持连续输送。

　　从结构思路看，驱动部分置于液面以上，可减少粘稠介质对气动元件的污染，也便于维护气阀、活塞和密封件。长杆内部承担动力传递与流道组织功能，下端通常设置进液口和止回结构，柱塞往复运动时在腔体内形成压差，使介质沿杆体向上排出。模型对缸筒、拉杆、锁紧螺母、接头和安装法兰等细节均有表达，能够直观展示装配关系。红色连接座不仅承担轴向定位，也为泵体在桶盖或支架上的固定提供安装界面；侧向接口可用于排出管路连接，端部接头则对应气源或调节元件。

　　现场布置时，需要优先确认容器开口直径、泵杆插入深度以及桶底预留间隙。过长的浸入段会增加抬升和清洗难度，过短则可能在低液位时无法吸液；泵体中心线应尽量保持竖直，避免侧向载荷造成活塞杆偏磨。上部气缸直径决定了相同气源压力下可提供的驱动力，进而影响粘稠介质输送能力，而排液口径则与流量、压降和管路粘度损失相关。若接入自动供漆、注脂或灌装系统，还需在出口侧配置过滤器、压力表、截止阀或缓冲管路，以降低脉动对后端计量精度的影响。

　　建模时应重点关注运动件与固定件之间的同轴度、密封安装槽尺寸以及紧固件的避让空间。气动缸盖与拉杆的配合、泵杆与连接座的过渡区域属于应力集中位置，结构上需要保留足够壁厚和圆角。对于实际选型而言，该类泵不以高扬程作为唯一指标，更关键的是介质粘度、固含量、气源压力范围、单次排量以及连续工作频率。模型完整保留了外部轮廓与主要装配层级，可用于设备布局校核、泵支架设计、管路接口确认以及维修拆装演示。
