五辐式汽车改装轮毂结构三维造型

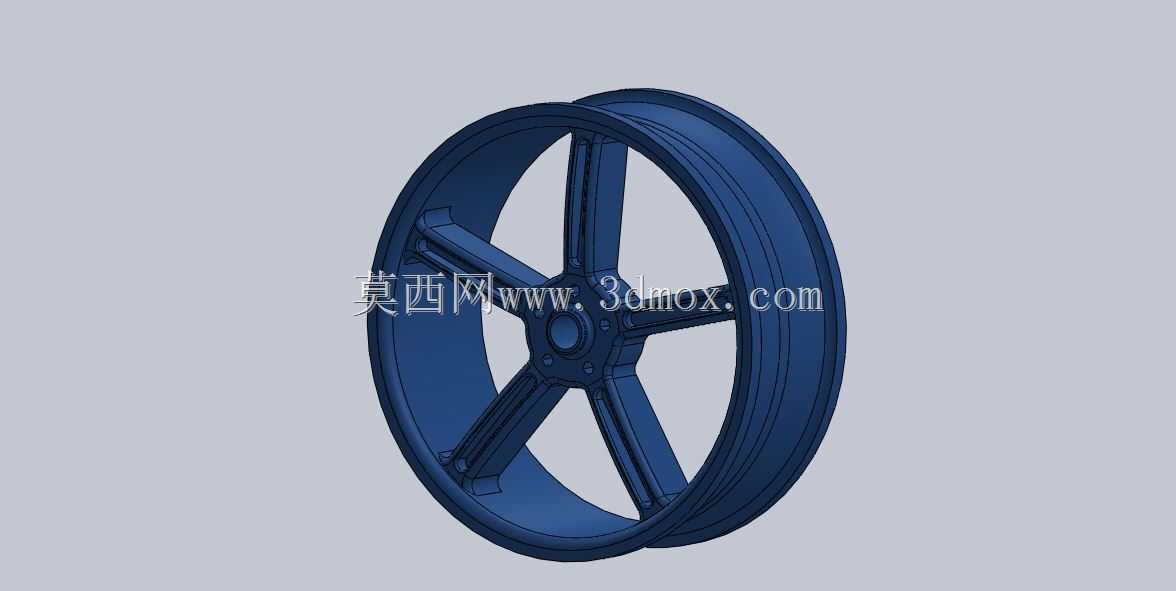

　　这套五辐式轮毂造型围绕乘用车改装轮圈的常见装配需求展开，整体采用宽条幅放射式布局，轮辋部分保留深槽轮圈的典型轮廓，外缘设置连续翻边与胎圈座台阶，用于匹配无内胎子午线轮胎的装卡密封。模型在轮辐与轮辋过渡区做了连续圆角处理，既避免应力集中在辐条根部，也让铸造或锻造毛坯在成型时减少热节缺陷。

　　从实际装车边界看，中心区域设置轮毂轴承安装孔与周向均布的螺栓孔，孔位围绕中心法兰面环形排列，可对应常见乘用车五孔安装节圆。中心孔外端面预留平整贴合面，用于与制动轮毂或转向节法兰面贴合；轮辐背面靠近中心处留出制动系统避让空间，能够覆盖一定直径范围内的制动盘与卡钳，避免转向、跳动过程中发生干涉。设计时需要同步核对偏距、轮辋宽度和法兰面位置，这些尺寸直接决定轮距变化、轮胎外扩量以及翼子板内侧面的安全间隙。

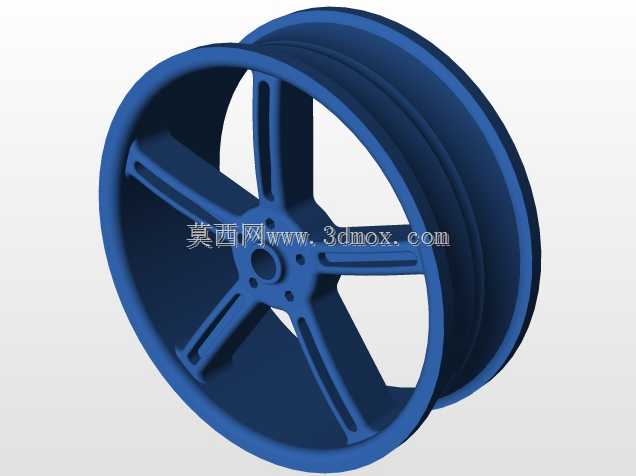

　　五根主辐条采用双筋开槽形式，每根辐条沿轮心向外逐渐展开，并在靠近轮辋处形成较宽的支撑脚。条幅中间的长槽并非单纯装饰，它可以减少轮辐正面材料堆积，改善金属液流动或锻压成形路径，同时为刹车散热提供气流通道。轮辐表面的凹凸筋位提高了抗弯截面模量，在车辆通过坑洼路面、承受侧向转弯载荷时，载荷会从轮胎接地点经轮辋筒身传递到五个辐条支撑脚，再汇聚到中心法兰，最终传向车轴。

　　轮辋筒体外侧保留轮缘、胎圈座、沟槽和气嘴位置相关结构特征。深槽区域用于轮胎拆装时让胎圈落入，使轮胎能够越过轮缘完成装配；两侧胎圈座具有一定锥度，充气后胎圈在锥面上压紧，形成稳定密封。若进入工程细化阶段，还需要在筒壁内侧校核轮辋厚度、气门孔补强以及轮缘抗冲击能力，因为低速上路肩、高速过坑等工况都会对轮缘形成局部冲击。

　　建模过程中，回转类轮辋轮廓适合通过旋转特征建立主体，再对五根辐条进行周向阵列；辐条上的开槽、减重孔和安装孔需要与主体布尔合并，保证壁厚连续。圆角顺序应先处理大面过渡，再处理小筋位和孔口倒角，避免特征失败。对于后续有限元分析，可在螺栓孔位置施加约束，在轮辋胎圈座区域模拟径向载荷与弯曲载荷组合，重点观察辐条根部、中心法兰周边和轮辋焊接或铸造过渡区的应力分布。

　　该类轮毂多用于轿车、展示车或改装车辆的外观与性能升级场景。造型上，五辐结构视觉简洁，转动时条幅形成连续面感；结构上，粗壮辐条有利于承受较大侧向力，深槽轮辋则兼顾轮胎安装便利性。若投入生产，还需根据铸造铝合金、锻造铝合金或钢质工艺差异调整拔模斜度、最小壁厚、加工余量和表面处理方式；若用于虚拟展示，则可在该模型基础上扩展材质、车漆、金属切削纹理和制动系统装配，以完整呈现车轮模块的空间关系。
