剪式阁楼伸缩梯结构三维设计

　　该梯架结构主要面向阁楼、夹层、设备检修平台以及狭小竖向通道场景，用于在有限开口内完成上下通行。与固定式楼梯相比，剪式伸缩结构在不使用时可沿纵向收拢，减少对室内平面空间和通行区域的占用；展开后通过多级踏步形成连续爬升路径，适合层高较高但楼梯布置空间受限的建筑内部。

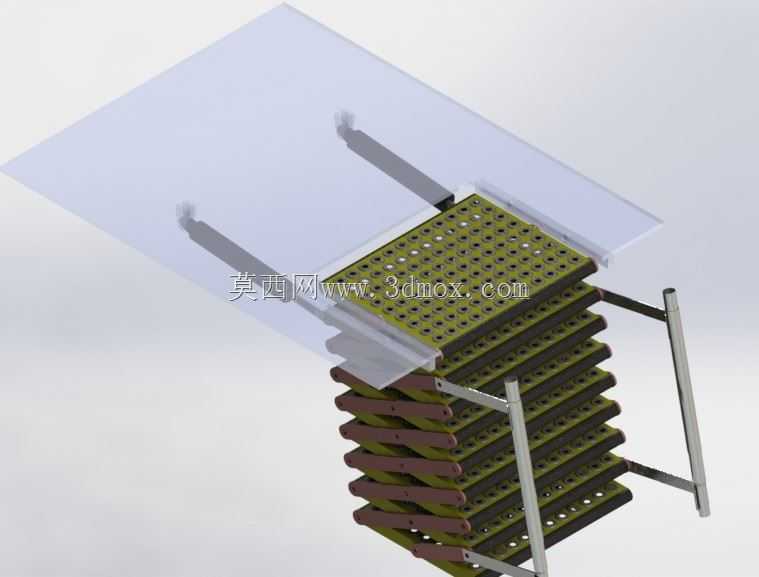

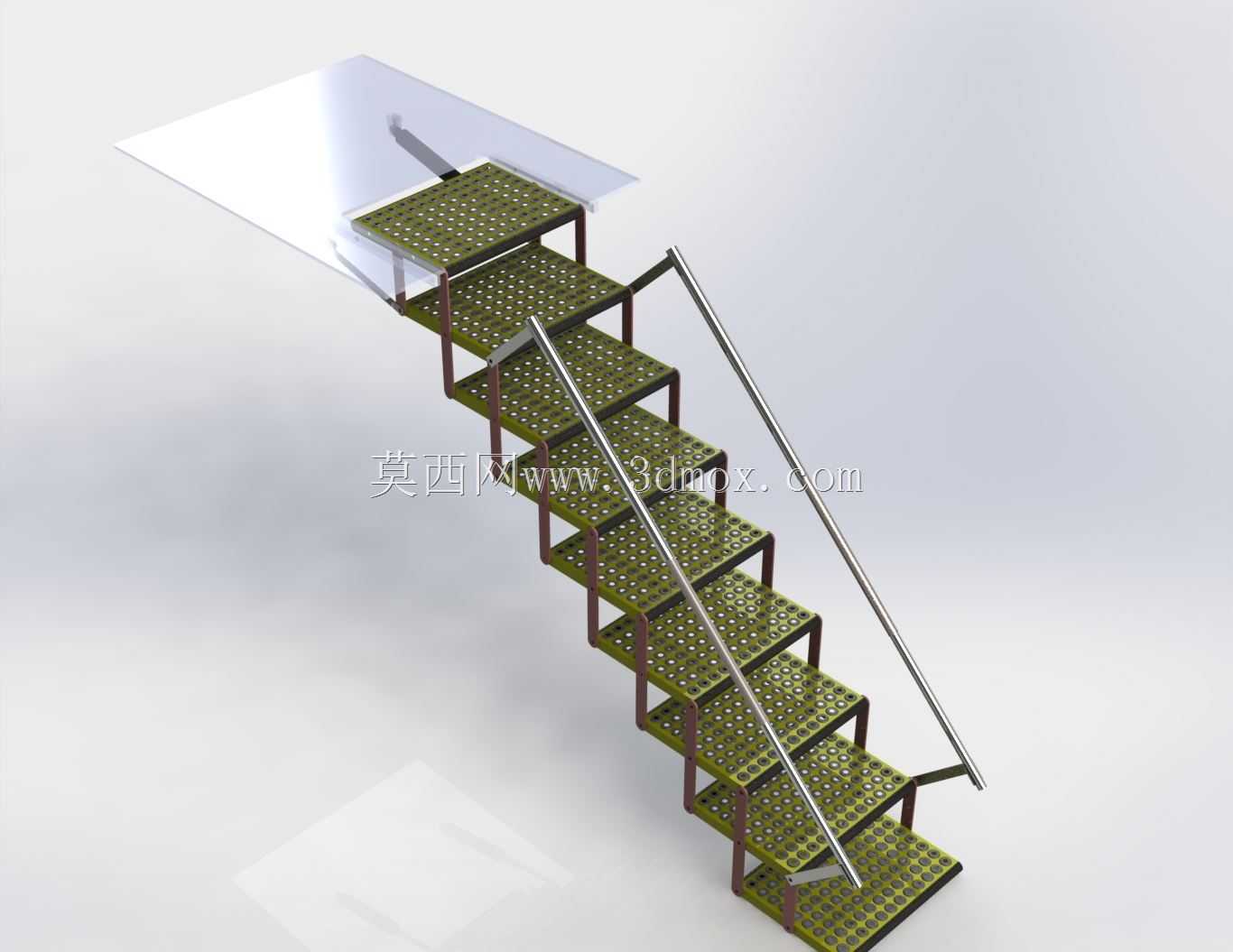

　　从结构组成看，模型包含两侧剪叉支撑臂、多级踏步板、端部铰接节点、侧向扶手以及底部落地支撑。踏步板采用带密集孔纹的板件形式，既能够减轻自重，也可提高踩踏时的摩擦表现；两侧剪叉臂通过销轴形成连续平行四边形机构，展开过程中各节段同步运动，避免梯段出现偏摆。扶手沿梯段倾斜方向布置，与主支撑框架保持固定相对位置，在人员上下时提供连续握持边界。

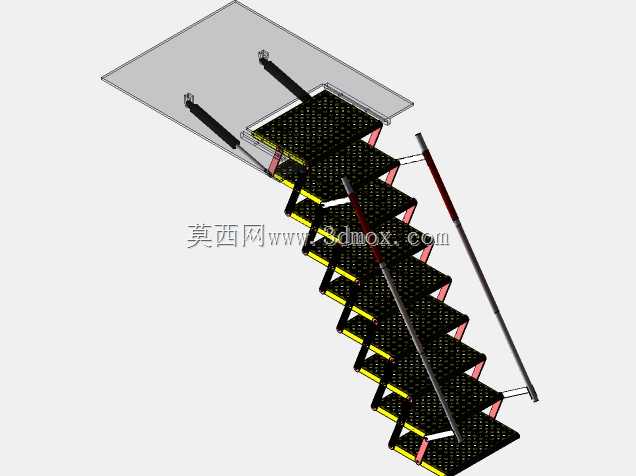

　　设计思路上，重点不在复杂曲面造型，而在于运动关系和安装边界的协调。剪叉臂的节距决定踏步展开后的间距，臂长与铰接点位置共同影响梯段总升高和水平投影长度。若铰接点过于靠近臂端，收拢厚度会增大；若节距过小，则踏步有效深度不足，影响踩踏舒适性。模型中各级踏步随剪叉机构展开保持近似水平姿态，这要求踏步与连杆之间的连接轴位置按平行连杆轨迹布置，使梯架在全行程内具备稳定踏面。

　　安装时需要优先确认阁楼开口尺寸、楼层净高和落地位置。梯架上端通常搭接或铰接于阁楼开口边缘，下端落在地面承载区域，因此开口两侧需预留支撑固定面，底部应避免落在松软或不平位置。水平投影方向要留出人员上下及梯段展开空间，收拢状态下还需检查其与吊顶、门板、窗框及周边储物设施的干涉关系。侧向扶手与墙体之间应保留握持和身体通过间隙，梯段两侧不宜紧贴刚性障碍物。

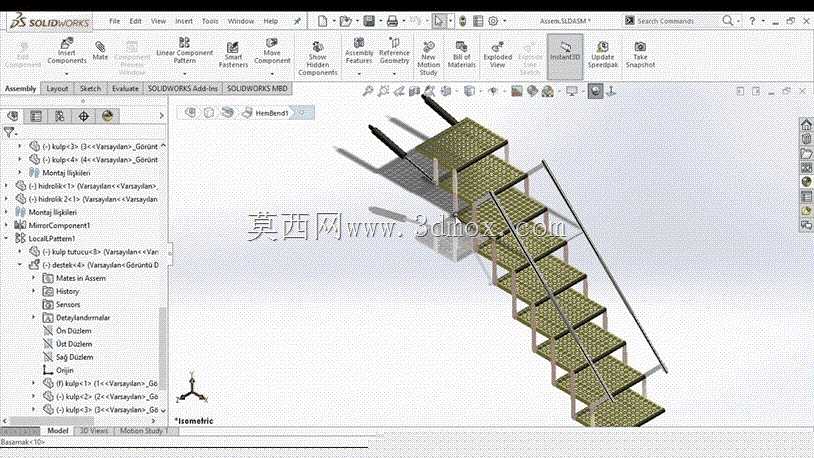

　　从工程建模角度看，该类结构需要重点核对销轴同轴关系、剪叉臂开合角度、踏步板厚度、扶手连接高度以及端部固定件位置。三维装配中可通过运动干涉检查观察展开和收拢过程，确认相邻臂件、踏步板、扶手支架在极限位置不会发生碰撞。实际制造时，剪叉臂可采用型钢或钣金焊接件，踏步板宜选用防滑板材，铰接轴需设置防脱和耐磨结构，上端连接部位则应根据楼板材质配置补强件，以保证反复伸缩和承载使用时的可靠性。
